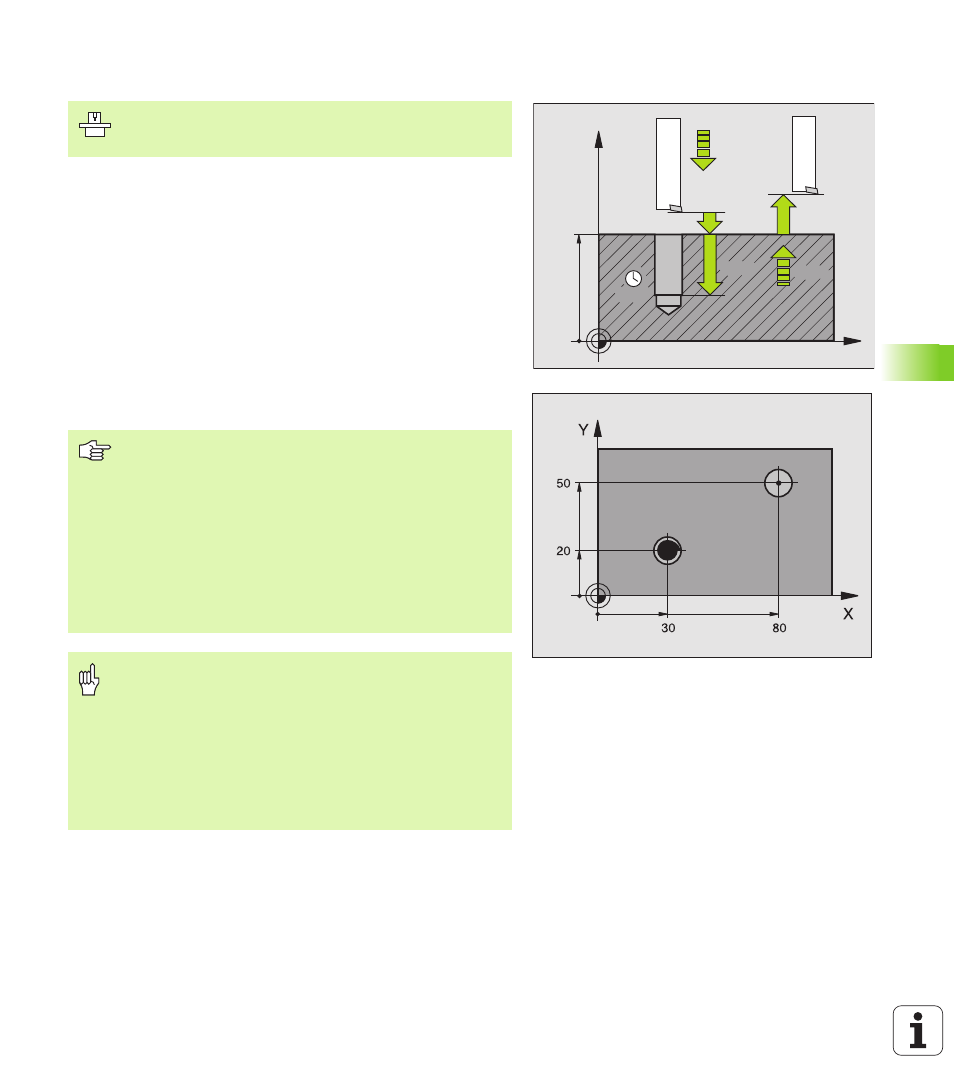

MANDRINADO (ciclo 202)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance de taladrado hasta la profundidad
programada
3 La hta. espera en la base del taladro, si se ha programado un
tiempo para girar libremente
4
El TNC realiza una orientación del cabezal hacia la posición, la cual
se define en el parámetro Q336
5
Si se ha seleccionado el retroceso, la hta. se desplaza 0,2 mm
hacia atrás en la dirección programada (valor fijo)
6
A continuación, el TNC retira la hta. con el avance de retroceso a la
distancia de seguridad, y desde allí, si se ha programado, con
FMAX a la 2ª distancia de seguridad. Cuando Q214=0 la
herramienta permanece en la pared del taladro
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
El constructor de la máquina prepara la máquina y el TNC.
Ciclo aplicable sólo a máquinas con cabezal controlado.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Al final del ciclo, el TNC vuelve a conectar el estado del
refrigerante y del cabezal que estaba activado antes de la
llamada al ciclo.
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva
, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superfice de la pieza!
