12.4 Ejecución de pr
ogr
ama
Comprobación del empleo de la herramienta
Para poder realizar la comprobación del empleo de la herramienta,
deben cumplirse los siguientes requisitos:
„ Bit2 del parámetro de máquina 7246 debe fijarse a =1
„ "Calcular tiempo de mecanizado" en el modo de funcionamiento
Test de programa
debe estar activo
„ El programa en lenguaje conversacional a comprobar debe haber sido
simulado totalmente en el modo de funcionamiento Test de programa

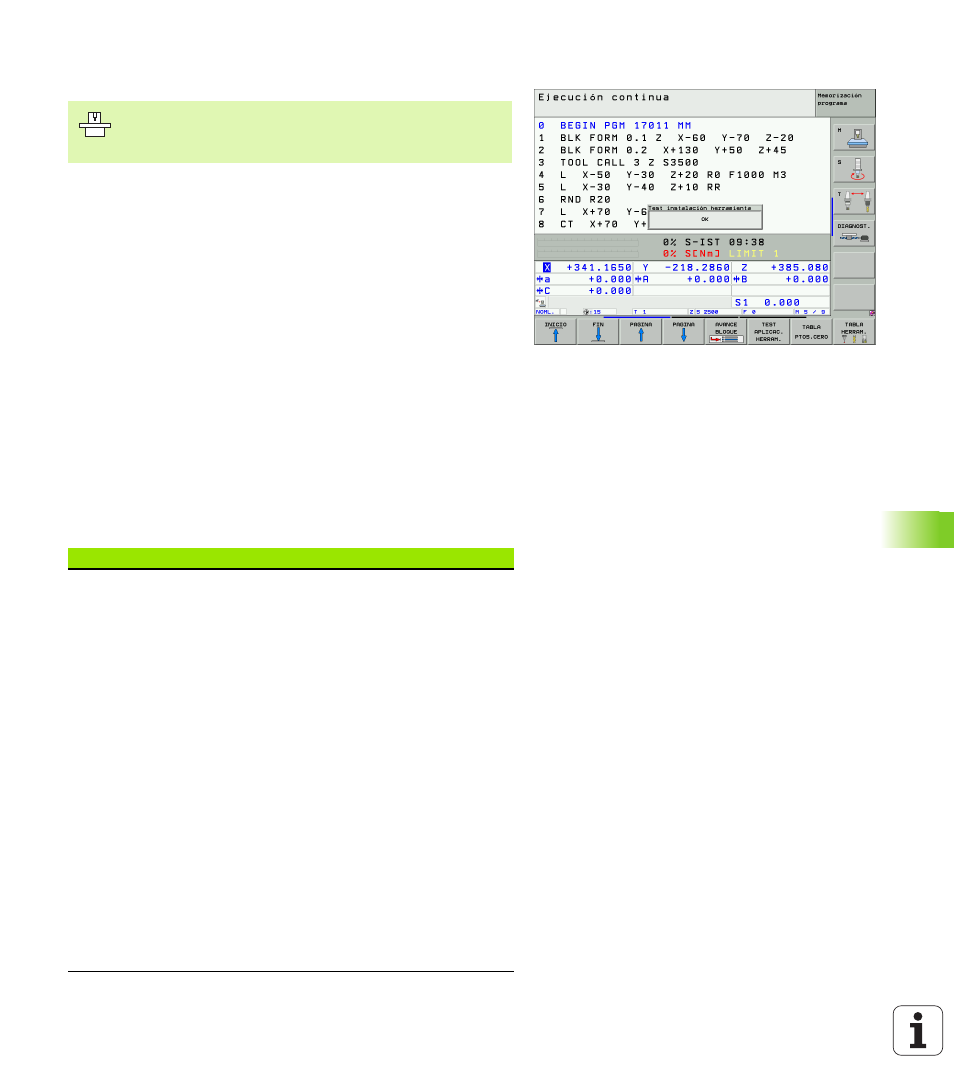

Mediante la softkey COMPROBAR EMPLEO DE LA HERRAMIENTA
y antes del inicio de un programa en el modo de funcionamiento
Mecanizar, puede comprobarse si las herramientas utilizadas
disponen de suficiente tiempo de aplicación. El TNC compara para ello
los valores reales del tiempo de aplicación de la tabla de herramientas,
con los valores nominales del fichero de aplicación de la herramienta.
Después de confirmar con la softkey, el TNC visualiza el resultado de
la comprobación de empleo en una ventana superpuesta. Cerrar la
ventana superpuesta con la tecla CE.
El TNC memoriza los tiempos de aplicación de la herramienta en un fichero
separado con la extensión pgmname.H.T.DEP. (véase "Modificar el ajuste
MOD para ficheros dependientes" en pág.692). El fichero de aplicación
de la herramienta generado contiene las siguientes informaciones:
La función de comprobación del empleo de la herramienta
debe ser habilitada por el fabricante de la máquina.
Rogamos consulten el manual de su máquina.
Columna Significado
TOKEN „ TOOL
: Tiempo de empleo de la herramienta
por TOOL CALL. Los registros se listan en una
secuencia cronológica
„ TTOTAL
: Tiempo total de aplicación de una
herramienta
„ STOTAL
: Llamada a un subprograma
(incluidos ciclos); los registros se listan en
una secuencia cronológica
„ TIMETOTAL
: el tiempo total de mecanizado del
programa NC se registra en la columna WTIME.
En la columna PATH, el TNC destaca el nombre
de búsqueda del correspondiente programa
NC. La columna TIME contiene la suma de
todas las entradas TIME (sólo con el cabezal
conectado y sin movimientos de avance
rápido). El TNC fija el resto de columnas a 0
„ TOOLFILE
: el TNC destaca en la columna
PATH
el nombre de búsqueda de la tabla de
herramientas, con la cual se ha realizado el
test de programa. Con ello el TNC puede
determinar en la propia comprobación de
empleo de la herramienta, si se ha realizado
el test de programa con TOOL.T
