9 Programación: Funciones especiales

9.5 Definir el plano de mecanizado mediant

e

dos v

e

ct

or

es: PLANE

VECT

OR

9.5 Definir el plano de mecanizado

mediante dos vectores:
PLANE VECTOR

Aplicación

La definición de un plano de mecanizado mediante dos vectores

puede utilizarse si su sistema CAD puede calcular el vector base y el

vector normal del plano de mecanizado inclinado. No es necesaria una

introducción normalizada. El TNC calcula la normalización internamente,

para que los valores entre -99,999999 y +99,999999 se puedan

introducir.

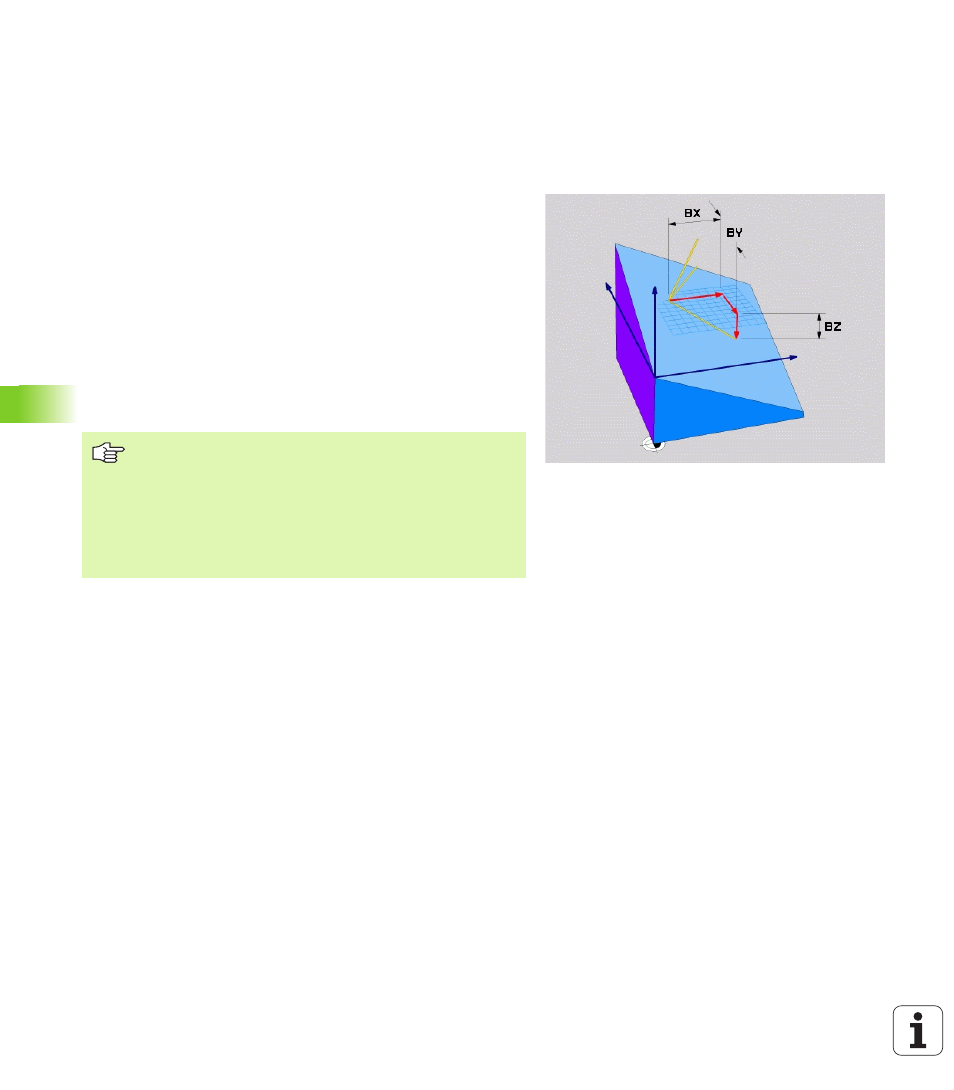

El vector base que se requiere para la definición del plano de

mecanizado está definido mediante los componentes BX, BY und BZ

(ver figura superior derecha). El vector normal se define a través de los

componentes NX, NY y NZ.
El vector base define la dirección del eje X en el plano de mecanizado

inclinado. El vector nomal determina la dirección del plano de

mecanizado y es perpendicular al anterior.

Antes de la programación deberá tenerse en cuenta

El TNC calcula internamente según los valores

introducidos por Ud., los vectores normales

correspondientes.
Descripción de parámetros para el comportamiento de la

posición: Véase "Determinar el comportamiento de

posicionamiento de la función PLANE", pág. 534.
