HEIDENHAIN iTNC 530 (340 49x-03) Manual del usuario
Página 253
HEIDENHAIN iTNC 530
253
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s
Programación de una hélice
8
Ángulo en coordenadas polares
: Introducir el ángulo
total en incremental, según el cual se desplaza la hta.
sobre la hélice. Después de introducir el ángulo se
selecciona el eje de la hta. con una tecla de
elección de ejes.
8
Introducir las coordenadas para la altura de la hélice en
incremental
8
Sentido de giro DR
Giro en sentido horario: DR-
Hélice en sentido antihorario: DR+

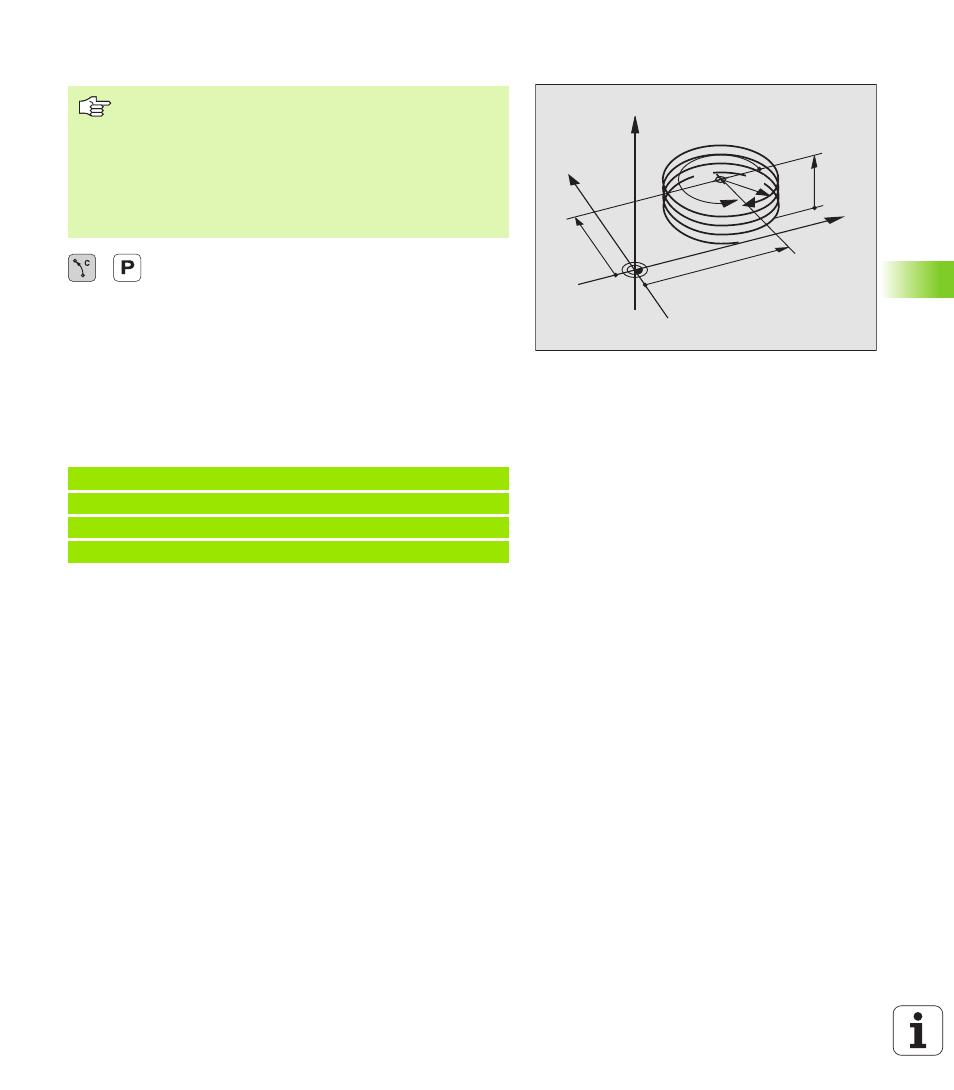

Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
Y
X
Z
25
40
5
270°
R3
CC
Se introduce el sentido de giro DR y el ángulo completo
IPA en incremental con el mismo signo, ya que de lo
contrario la hta. puede desplazarse en una trayectoria
errónea.
El ángulo completo IPA puede tener un valor de -5400° a
+5400°. Si el roscado es de más de 15 pasos, la hélice se
programa con una repetición parcial del programa (véase
"Repeticiones parciales de un pgm", pág. 554)
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
