Recta l, Pág. 237 – HEIDENHAIN iTNC 530 (340 49x-03) Manual del usuario
Página 237
HEIDENHAIN iTNC 530
237
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
tesianas
Recta L
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el punto
final de la frase anterior.
8
Coordenadas
del pto. final de la recta, en caso
necesario:
8
Corrección de radio RL/RR/R0
8
Avance F
8
Función auxiliar M
Ejemplo de frases NC
Aceptar la posición real
También se puede generar una frase lineal (frase L) con la tecla
"ACEPTAR POSICIÓN REAL":
8
Desplazar la herramienta en el modo de funcionamiento manual a la
posición que se quiere aceptar
8
Cambiar la visualización de la pantalla a Memorizar/Editar programa
8
Seleccionar la frase del programa detrás de la cual se quiere añadir
la frase L
8
Pulsar la tecla "ACEPTAR POSICIÓN REAL": El TNC
genera una frase L con las coordenadas de la posición
real

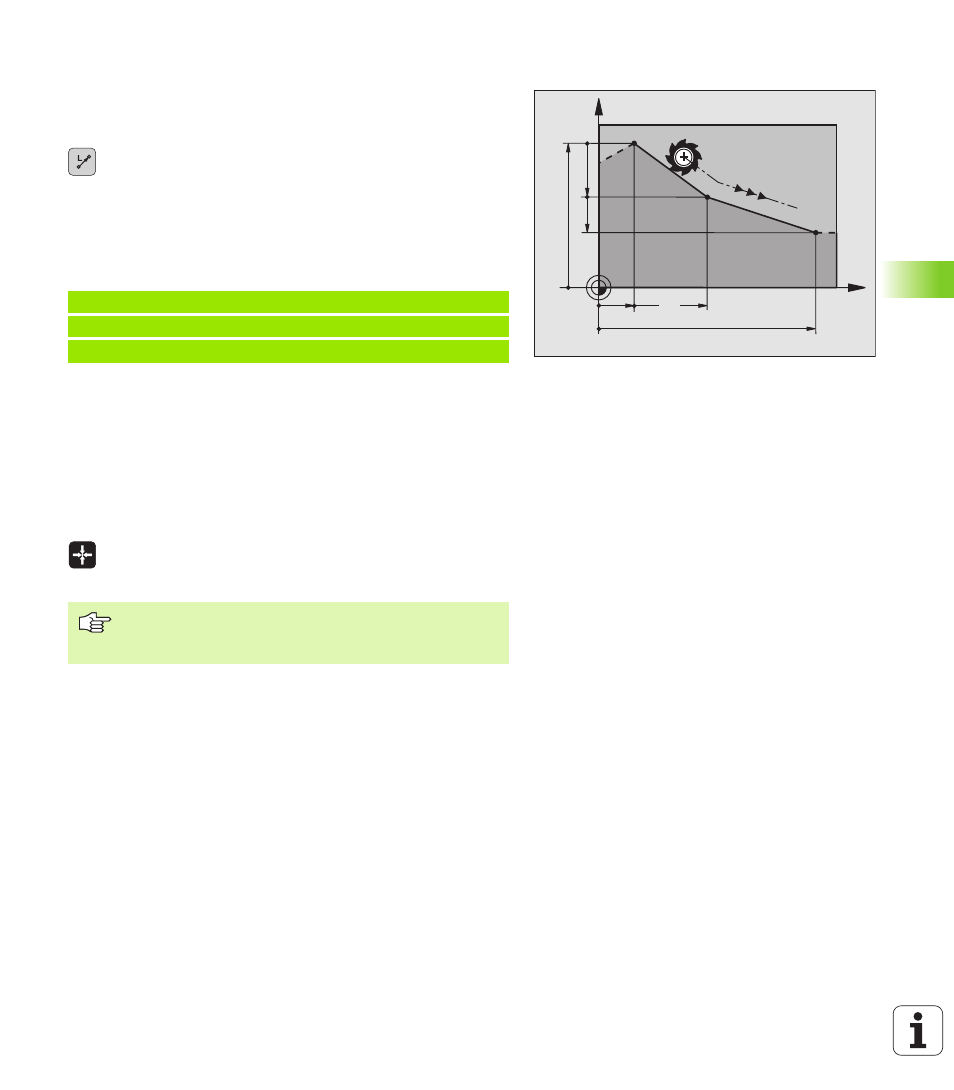

X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
La cantidad de ejes, que el TNC guarda en la frase L se
determinan a través de la función MOD (véase
