8 Programación: Ciclos
8.6 Ciclos SL

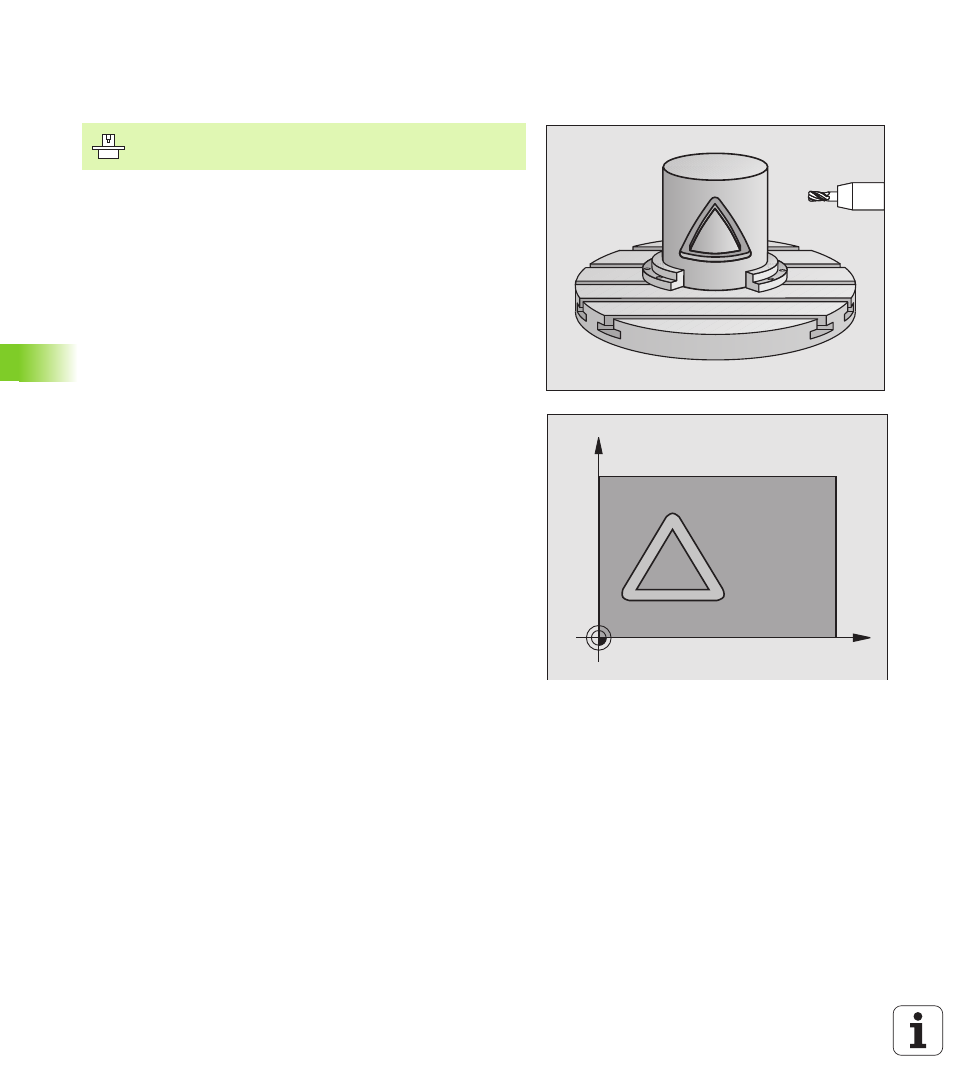

SUPERFICIE CILINDRICA fresado de ranuras
(ciclo 28, opción de software 1)
Con este ciclo se puede transferir el desarrollo de la guía de una
ranura, a la superficie de un cilindro. Al contrario que en el ciclo 27,
en este ciclo el TNC posiciona la hta. de tal forma que cuando está
activada la corrección de radio las paredes se mecanizan paralelas
entre si. Obtendrá un recorrido con paredes exactamente paralelas
cuando utilice una herramienta con un diámetro exacto al ancho de la
ranura.
Mientras menor sea la herramienta en relación al ancho de ranura,
mayores distorsiones existirán en trayectorias circulares y en rectas
oblicuas. Para minimizar estas distoriones por desplazamiento, se
puede definir una tolerancia mediante el parámetro Q21, con la que el
TNC aproxima la ranura a realizar a otra ranura fabricada anteriormente
con una herramienta cuyo diámetro se corresponde con el ancho de
ranura.
Programar la trayectoria de punto medio del contorno introduciendo
la corrección de radio de la herramienta. Mediante la corrección del
radio se fija si el TNC crea la ranura en sentido de la marcha o en
sentido contrario a la marcha.
1
El TNC posiciona la hta. sobre el punto de profundización:
2
En la primera profundidad de pasada la hta. fresa la pared de la
ranura con el avance de fresado Q12; para ello tiene en cuenta la
sobremedida de acabado lateral
3
Al final del contorno el TNC desplaza la hta. a la pared contraria de
la ranura y retrocede al punto de profundización
4
Se repiten los pasos 2 y 3, hasta alcanzar la profundidad de fresado
Q1 programada
5
Cuando haya definido la tolerancia Q21, entonces el TNC ejecuta
el postmecanizado para conseguir las paredes de la ranura lo más
paralelas posibles.
6
A continuación retrocede la herramienta hasta la altura de
seguridad o hasta la posición programada por última vez antes del
ciclo (dependiente del parámetro de máquina 7420)
C
Z
El constructor de la máquina prepara la máquina y el TNC.
