HEIDENHAIN iTNC 530 (340 49x-03) - Manual (Página 494)

494
8 Programación: Ciclos
8.9 Ciclos par
a
la tr
aslación de coor
denadas

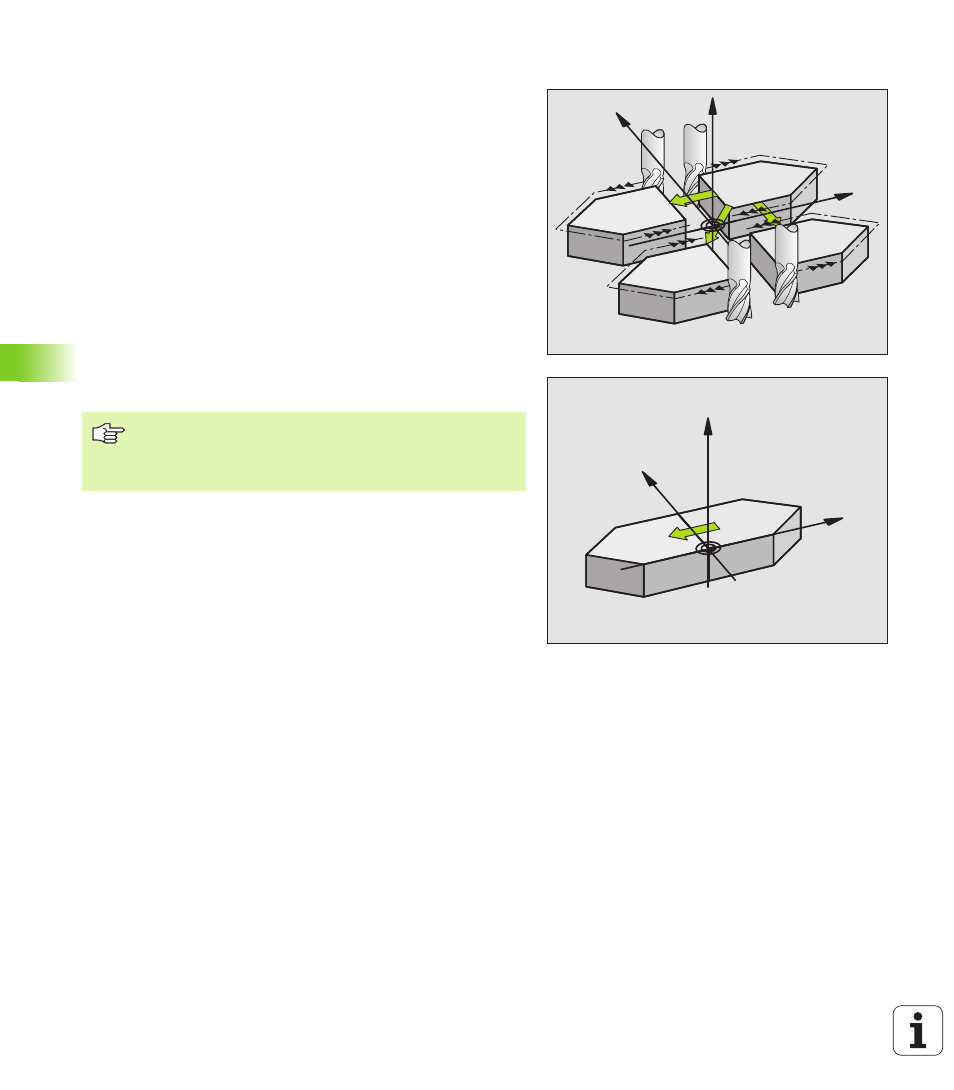

ESPEJO (ciclo 8)
El TNC puede realizar un mecanizado espejo en el plano de
mecanizado.
Activación
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento Posicionamiento
manual. El TNC muestra los ejes espejo activados en la visualización
de estados adicional.
„ Si sólo se refleja un eje, se modifica el sentido de desplazamiento
de la hta. Esto no es válido en los ciclos fijos.
„ Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.
El resultado del espejo depende de la posición del punto cero:
„ El punto cero está sobre el contorno a reflejar: La trayectoria se
refleja directamente en el punto cero,
„ El punto cero está fuera del contorno a reflejar: La trayectoria se
prolonga;
Y
X
Z
Y
X
Z Si sólo se refleja un eje, se modifica el sentido de
desplazamiento en los ciclos de fresado de la serie 200.
Excepción: ciclo 208, en el cual se mantiene el sentido
definido en el ciclo.
