Programación: Principios básicos, Gestión de ficheros
3.1 Nociones básicas
3
92
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

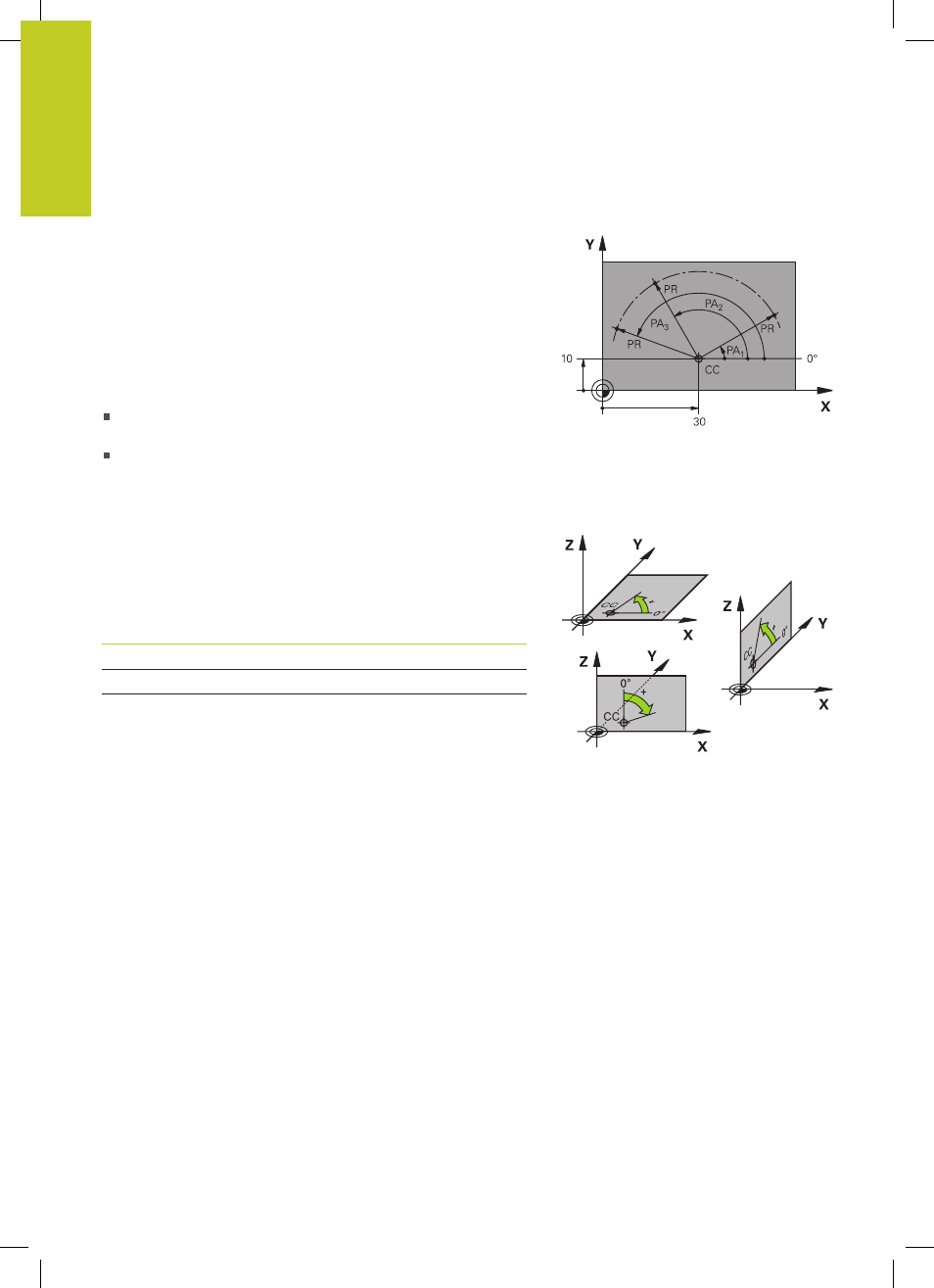

Coordenadas polares
Cuando el plano de la pieza está acotado en coordenadas
cartesianas, el programa de mecanizado también se elabora en
coordenadas cartesianas. En piezas con arcos de círculo o con
indicaciones angulares, es a menudo más sencillo, determinar
posiciones en coordenadas polares.
A diferencia de las coordenadas cartesianas X, Y y Z, las
coordenadas polares sólo describen posiciones en un plano. Las
coordenadas polares tienen su punto cero en el polo CC (CC =
circle centre; ingl. punto central del círculo). De esta forma una
posición en el plano queda determinada claramente por:
Radio en coordenadas polares: Distancia entre el polo CC y la
posición
Ángulo de las coordenadas polares: ángulo entre el eje de
referencia angular y la trayectoria que une el polo CC con la
posición
Determinación del polo y del eje de referencia angular
El polo se determina mediante dos coordenadas en el sistema
de coordenadas cartesianas. Además estas dos coordenadas
determinan claramente el eje de referencia angular para el ángulo
en coordenadas polares PA.
Coordenadas del polo
(plano) Eje de referencia angular
X/Y +X
Y/Z +Y
Z/X +Z
