Procesar datos DXF (Opción de software) 7.1
7
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
267
Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF.
Si se desea seleccionar posiciones de mecanizado
adicionales, a fin de guardarlas en otro fichero:
pulsar el icono de eliminar los elementos
escogidos y seleccionar del mismo modo que se
ha descrito anteriormente

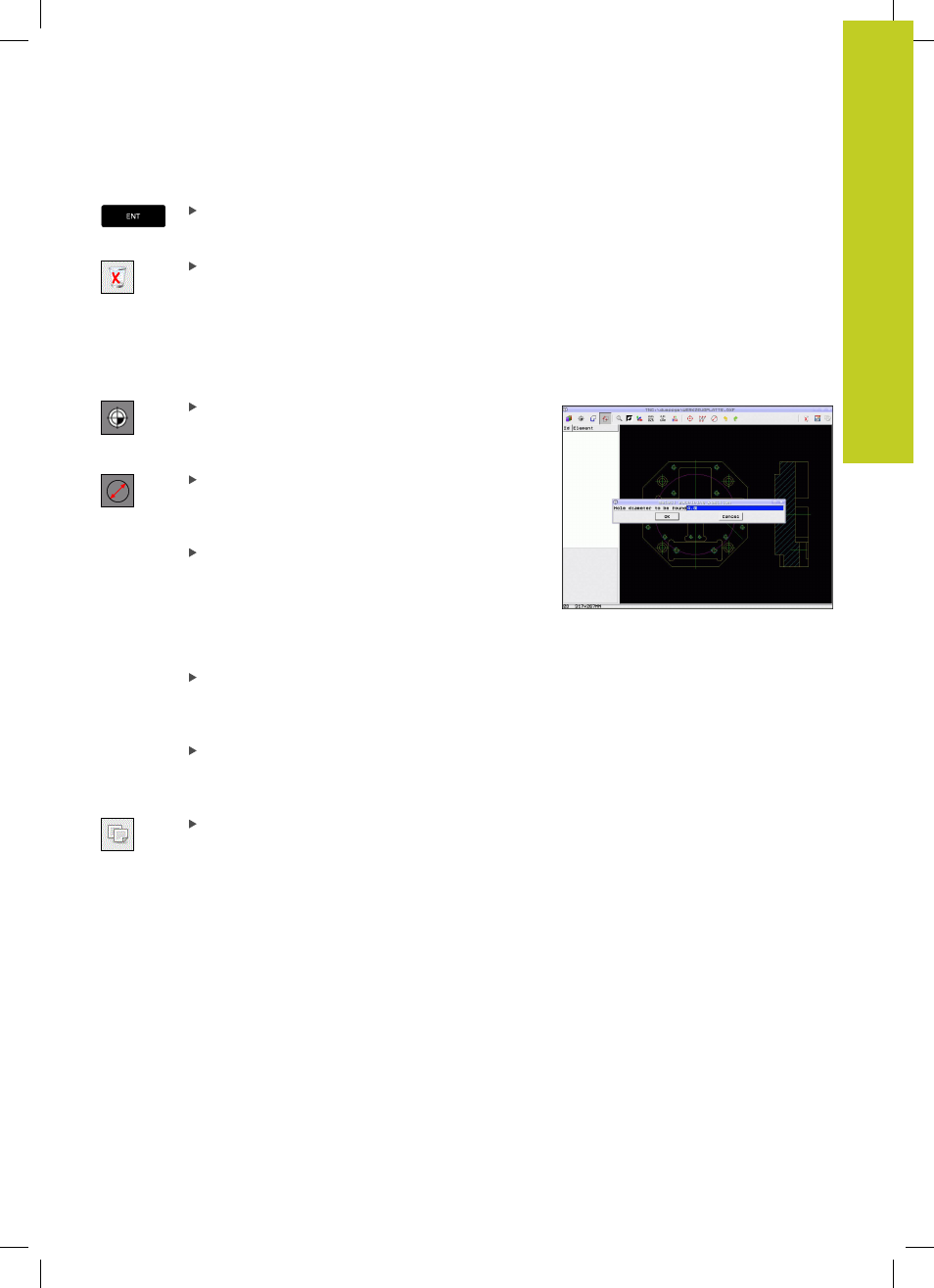

Selección rápida de posiciones de taladro mediante cuadro de
arrastre del ratón
Elegir el modo para la selección de la posición de
mecanizado: el TNC omite el layer visualizado en la
ventana de la izquierda y la ventana de la derecha
se vuelve activa para la selección de la posición
Abrir el diálogo para la introducción del valor
del diámetro: el TNC visualiza una ventana
superpuesta, en la cual se puede introducir un
diámetro de valor arbitrario
Introducir el diámetro deseado y confirmar con
la tecla
ENT: el TNC busca en el fichero DXF el
diámetro introducido y luego abre una ventana
donde está seleccionado aquel diámetro que más
se parece al diámetro introducido. Adicionalmente
se pueden filtrar los taladros posteriormente por
tamaños
En caso necesario, efectuar los ajustes de filtrado
ver "" y confirmar con el botón
aplicar: el TNC
acepta las posiciones seleccionadas en la ventana
izquierda (visualización de un punto).
En caso necesario, se pueden volver a
deseleccionar los elementos ya seleccionados
creando un nuevo campo de arrastre del ratón
mientras pulsa a la vez la tecla
CTRL
Almacenar posiciones de mecanizado
seleccionadas en la memoria intermedia
del TNC, a fin de posteriormente poder
introducir el contorno en un programa de
diálogo conversacional (Klartext) como frase de
posicionamiento con llamada a ciclo.
