Ejemplo: programación fk 1 – HEIDENHAIN TNC 640 (34059x-04) Manual del usuario
Página 247
Movimientos de trayectoria– Programación libre del contorno FK
6.6
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
247

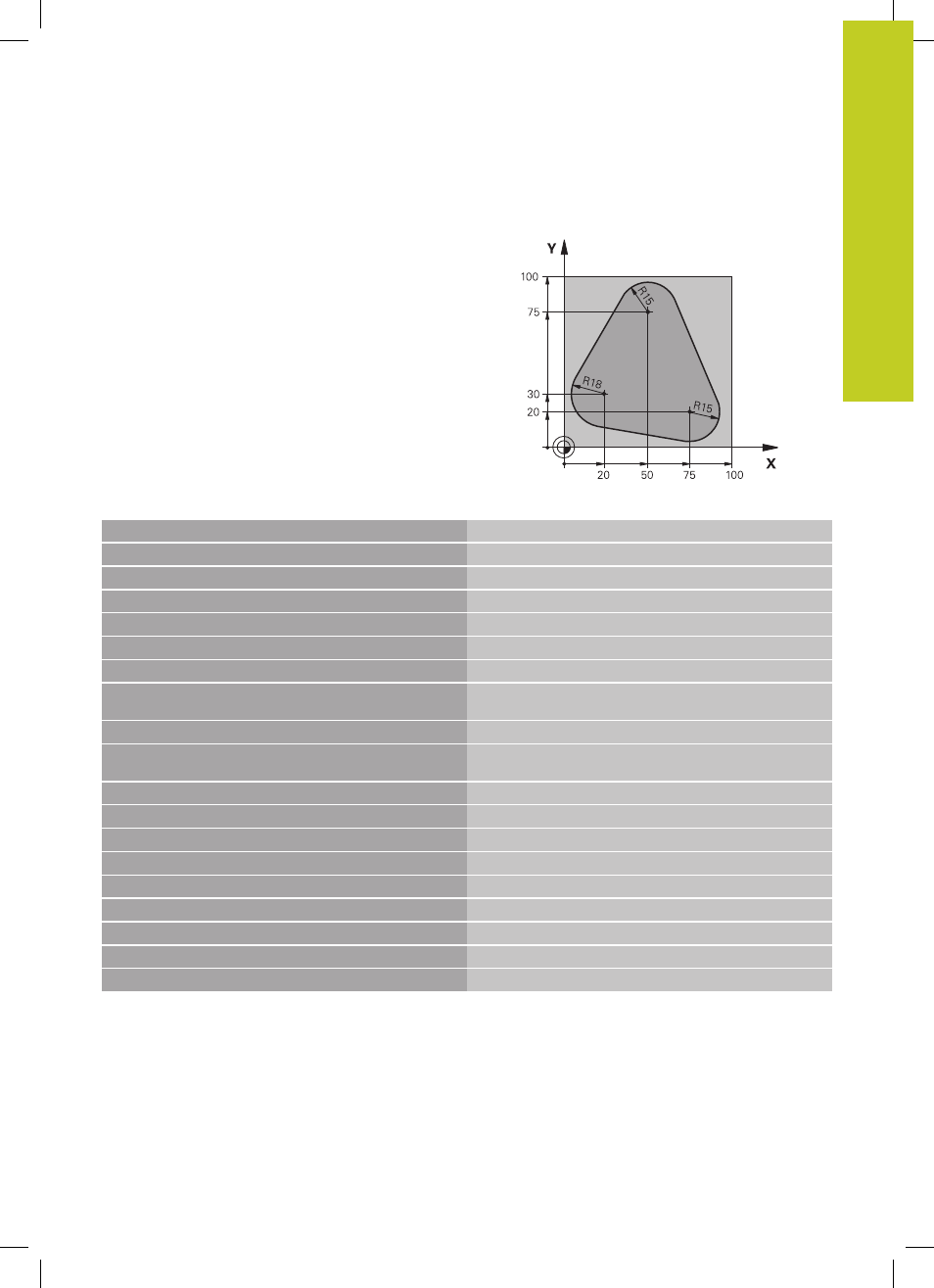

Ejemplo: Programación FK 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Llamada a una herramienta
4 L Z+250 R0 FMAX
Retirar la herramienta
5 L X-20 Y+30 R0 FMAX
Posicionamiento previo de la herramienta
6 L Z-10 R0 F1000 M3
Desplazamiento a la profundidad de mecanizado
7 APPR CT X+2 Y+30 CCA90 R+5 RL F250
Aproximación al contorno según un círculo con conexión
tangente
8 FC DR- R18 CLSD+ CCX+20 CCY+30
Apartado FK:
9 FLT
Para cada trayectoria del contorno se programan los datos
conocidos
10 FCT DR- R15 CCX+50 CCY+75
11 FLT
12 FCT DR- R15 CCX+75 CCY+20
13 FLT
14 FCT DR- R18 CLSD- CCX+20 CCY+30
15 DEP CT CCA90 R+5 F1000
Salida del contorno según un círculo con conexión tangente
16 L X-30 Y+0 R0 FMAX
17 L Z+250 R0 FMAX M2
Retirar la herramienta, final del programa
18 END PGM FK1 MM
