Movimientos de trayectoria – Coordenadas polares 6.5
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
231

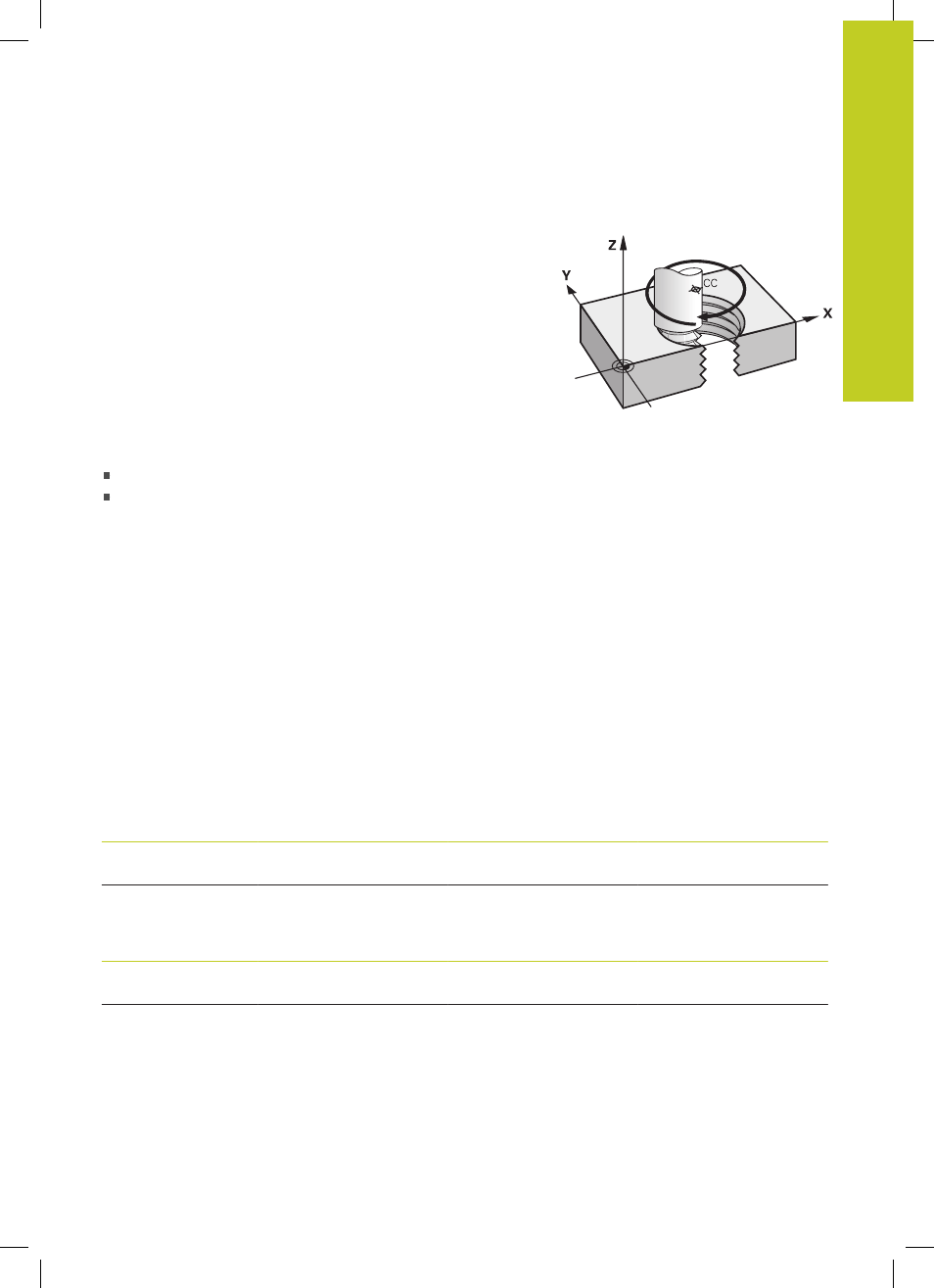

Hélice
Una hélice se produce por la superposición de un movimiento
circular y un movimiento lineal perpendiculares. La trayectoria
circular se programa en un plano principal.
Los movimientos para la hélice solo se pueden programar en
coordenadas polares.
Empleo
Roscados interiores y exteriores de grandes diámetros
Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del
ángulo total, que recorre la herramienta sobre la hélice y la altura
total de la misma.
Nº de pasos n: Pasos de rosca + sobrepaso al principio
y al final del roscado
Altura total h: Paso P x nº de pasos n
Ángulo total incremental
IPA: Número de pasos x 360° + ángulo para
el inicio de la rosca + ángulo para el
sobrepaso
Coordenada Z inicial: Paso P x (pasadas de roscado +
sobrepaso al principio del roscado)
Forma de la hélice
La tabla indica la relación entre la dirección del mecanizado, el
sentido de giro y la corrección de radio para determinadas formas:
Roscado interior Dirección Sentido Corrección del radio
a derechas
a izquierdas Z+
Z+
DR+
DR–
RL
RR
a derechas
a izquierdas Z–
Z– DR–
DR+
RR
RL
Rosca exterior
a derechas
a izquierdas Z+
Z+
DR+
DR–
RR
RL
a derechas
a izquierdas Z–
Z– DR–
DR+
RL
RR
