Programación: Ayudas a la programación
4.6 Gráfico de programación
4
146
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

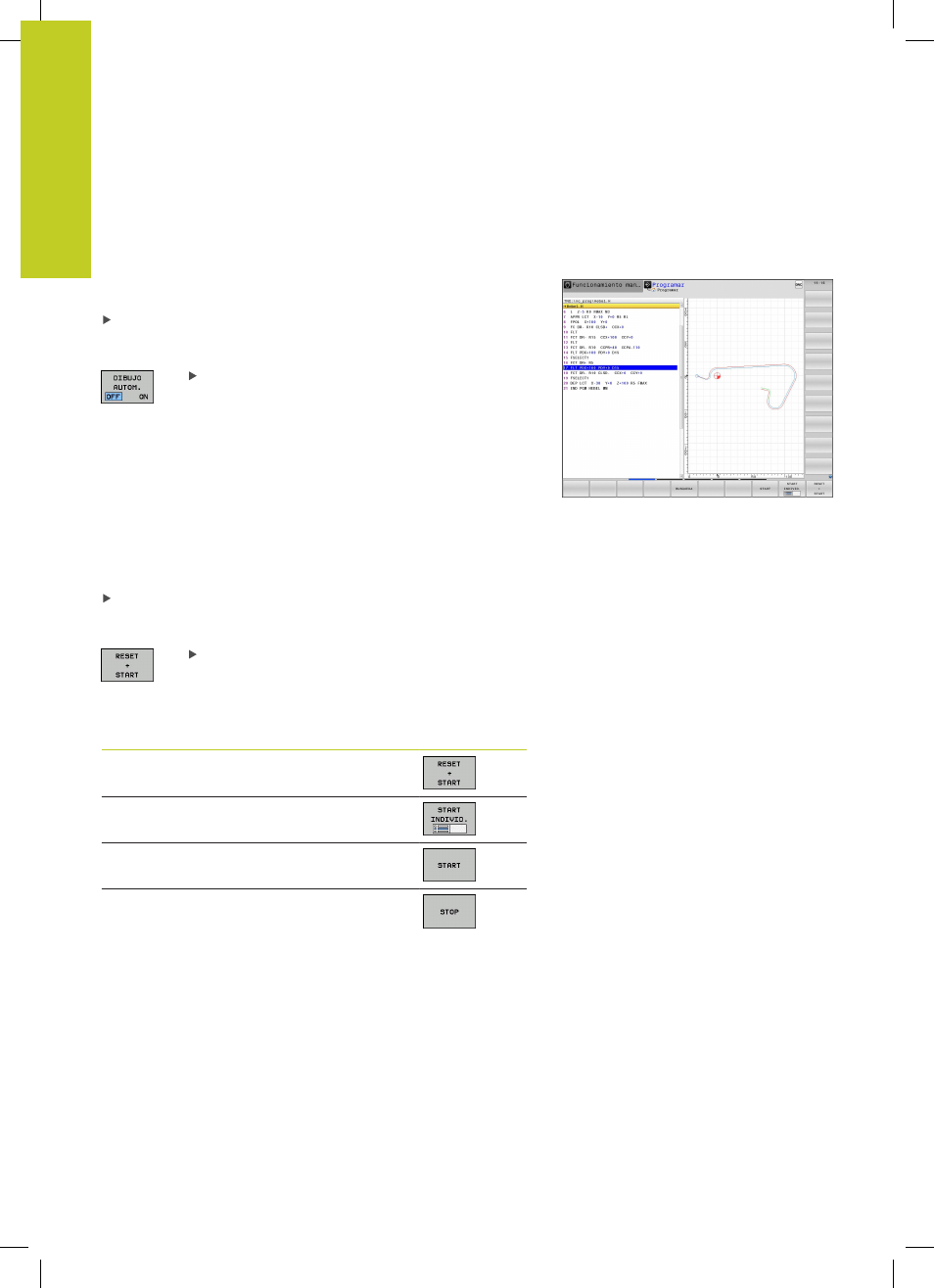

4.6 Gráfico de programación
Desarrollo con y sin gráfico de programación
Mientras se elabora un programa, el TNC puede visualizar el
contorno programado con un gráfico de trazos 2D.
Para la subdivisión de la pantalla, intercambiar el programa
a la izquierda y el gráfico a la derecha: Pulsar la tecla de
conmutación de la pantalla y la Softkey
PROGRAMA + GRÁFICO
Softkey AUTOM. Ajustar DIBUJAR a ON. Mientras
se introducen las líneas del programa, el TNC
visualiza cada trayectoria programada en la
ventana del gráfico a la derecha
Si no se desea que el TNC visualice el gráfico, se fija la softkey
DIBUJO AUTOM. en OFF.
DIBUJO AUTOM. ON no puede representar gráficamente
repeticiones parciales del pgm.
Realizar el gráfico de programación para un programa
ya existente
Con las teclas de cursor seleccionar la frase hasta la cual
se quiere realizar el gráfico o pulsar
GOTO e introducir
directamente el nº de frase deseada
Crear gráfico: Pulsar la Softkey
RESET + START
Otras funciones:
Función Softkey
Realizar el gráfico de programación completo
Realizar el gráfico de programación por frases
Realizar el gráfico de programación completo o
completarlo después de
RESET + START
Detener el gráfico de programación. Esta
softkey sólo aparece mientras el TNC realiza
un gráfico de programación
