Sistema de referencia en fresadoras
Para el mecanizado de una pieza en una fresadora, deberán
referirse generalmente respecto al sistema de coordenadas

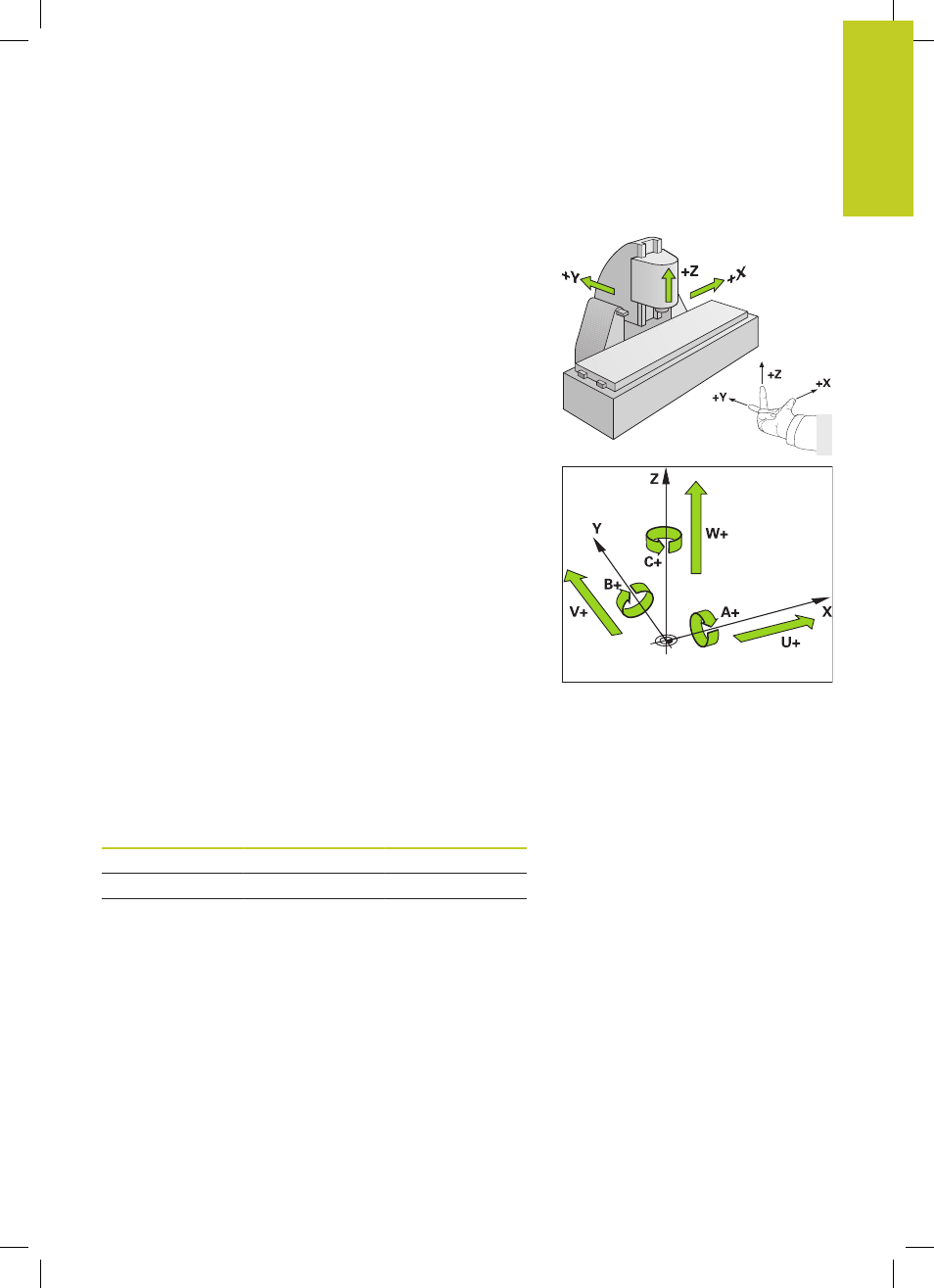

cartesianas. El dibujo de la derecha indica como están asignados
los ejes de la máquina en el sistema de coordenadas cartesianas.
La regla de los tres dedos de la mano derecha sirve como
orientación: Si el dedo del medio indica en la dirección del eje de la
herramienta desde la pieza hacia la herramienta, está indicando la
dirección Z+, el pulgar la dirección X+ y el índice la dirección Y+.
El TNC 640, opcionalmente, puede controlar hasta 18ejes..
Además de los ejes principales X, Y y Z, existen también ejes
auxiliares paralelos U, V y W. Los ejes giratorios se caracterizan
mediante A, B y C. En la figura de abajo a la derecha se muestra
la asignación de los ejes auxiliares o ejes giratorios respecto a los
ejes principales.
Denominación de los ejes en fresadoras
Los ejes X,Y y Z se denominan también en su máquina de fresado
como eje de herramientas, eje principal (1er eje) y eje secundario
(2º eje). El orden del eje de herramientas es decisivo para la
asignación de los ejes principal y secundario.
Eje de la
herramienta Eje principal Eje auxiliar
X Y Z
Y Z X
Z X Y
