Programación: Programar contornos
6.4 Movimientos de trayectoria - coordenadas cartesianas
6
218
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

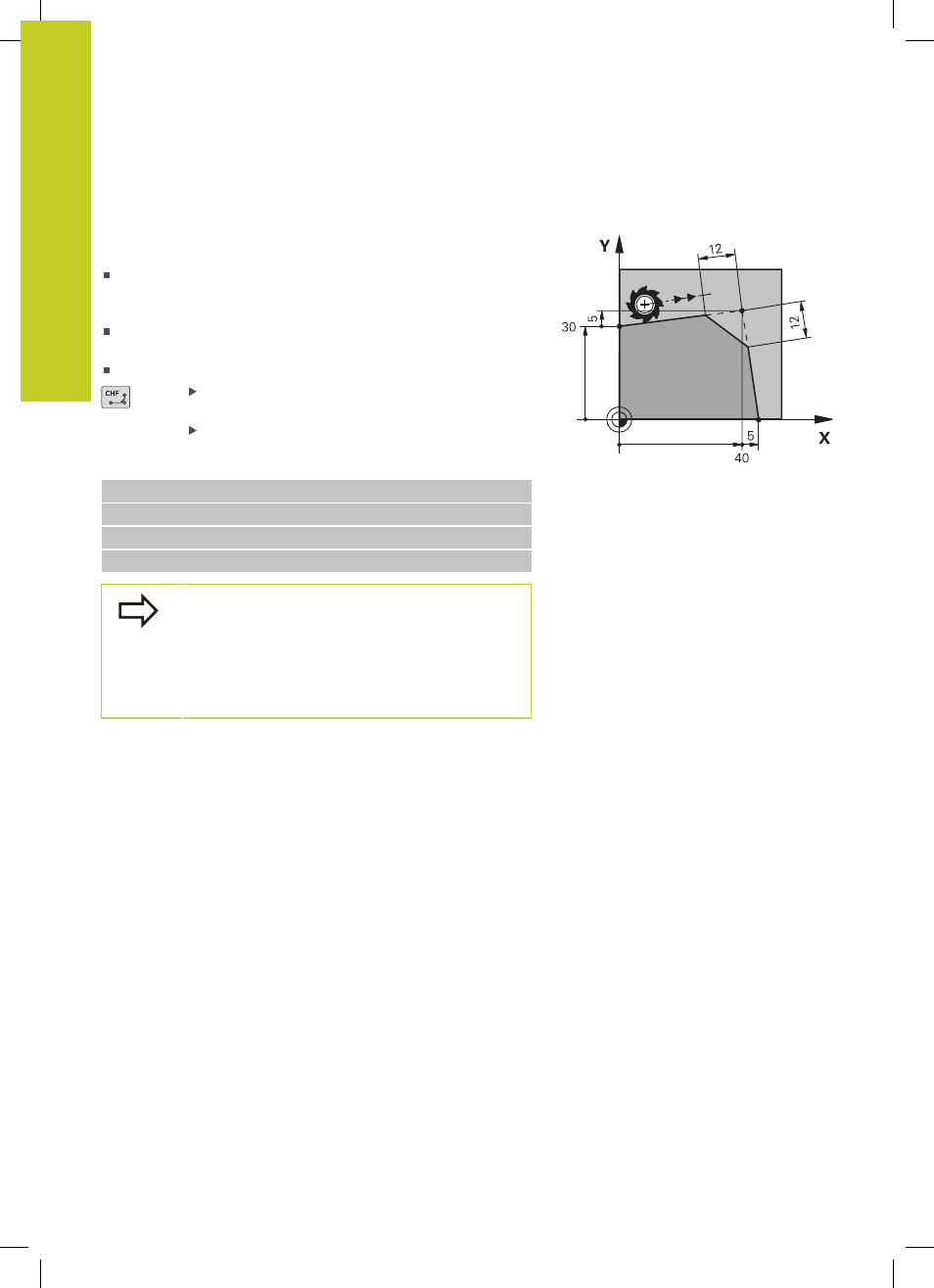

Añadir un chaflán entre dos rectas
Las esquinas del contorno generadas por la intersección de dos
rectas, se pueden recortar con un chaflán.
En las frases lineales antes y después de la frase
CHF, se
programan las dos coordenadas del plano en el que se ejecuta
el chaflán
La corrección de radio debe ser la misma antes y después de la
frase
CHF
El chaflán debe poder realizarse con la herramienta actual
Sección chaflán: Longitud del chaflán, en caso
necesario:
Avance F (actúa solo en una frase CHF)
Ejemplo de frases NC
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Un contorno no puede empezar con una frase
CHF.
El chaflán solo se ejecuta en el plano de mecanizado.
El punto teórico de la esquina no se mecaniza.
El avance programado en una frase CHF solo actúa
en dicha frase. Después vuelve a ser válido el avance
programado antes de la frase
CHF.
