Movimientos de trayectoria– Programación libre del contorno FK 6.6
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
245
Referencias relativas
Las referencias relativas son indicaciones que se refieren a otra
trayectoria del contorno. Las softkeys y las palabras del pgm para
referencias

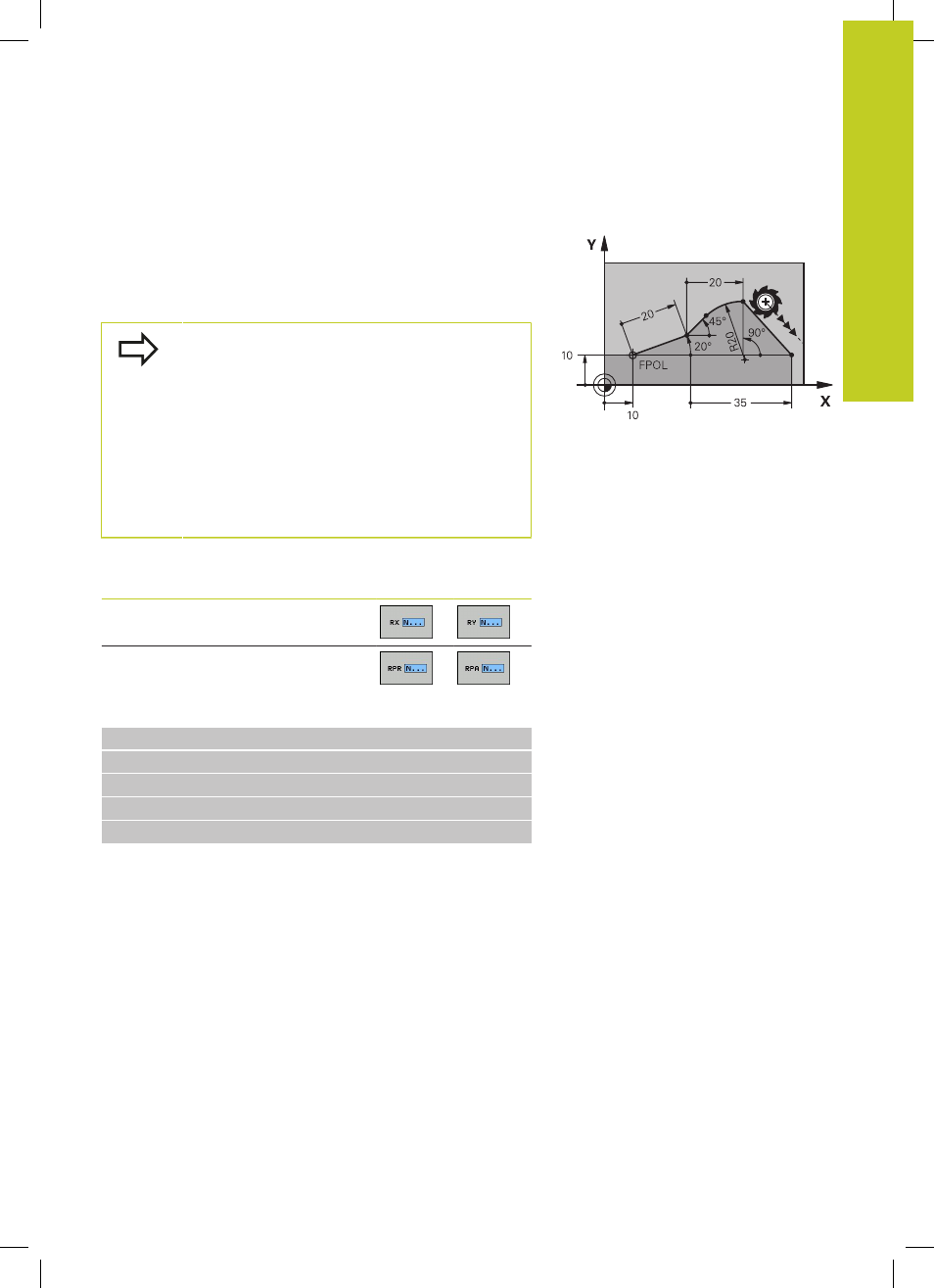

R elativas empiezan con una "R" . La figura de la derecha
muestra las indicaciones de cotas que se deben programar como
referencias relativas.
Las coordenadas con una referencia relativa se
programan siempre en incremental. Adicionalmente
se indica el nº de frase de la trayectoria del contorno
al que se desea hacer referencia.
La trayectoria del contorno, cuyo nº de frase se
indica, no puede estar a más de 64 frases de
posicionamiento delante de la frase en la cual se
programa la referencia.
Cuando se borra una frase a la cual se ha hecho
referencia, el TNC emite un aviso de error. Deberá
modificarse el programa antes de borrar dicha frase.
Referencia relativa a una frase N: Coordenadas del punto final
Datos conocidos Softkeys
Coordenadas cartesianas referidas a
una frase N
Coordenadas polares referidas a una
frase N
Ejemplo de frases NC
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
