Programar un contorno sencillo

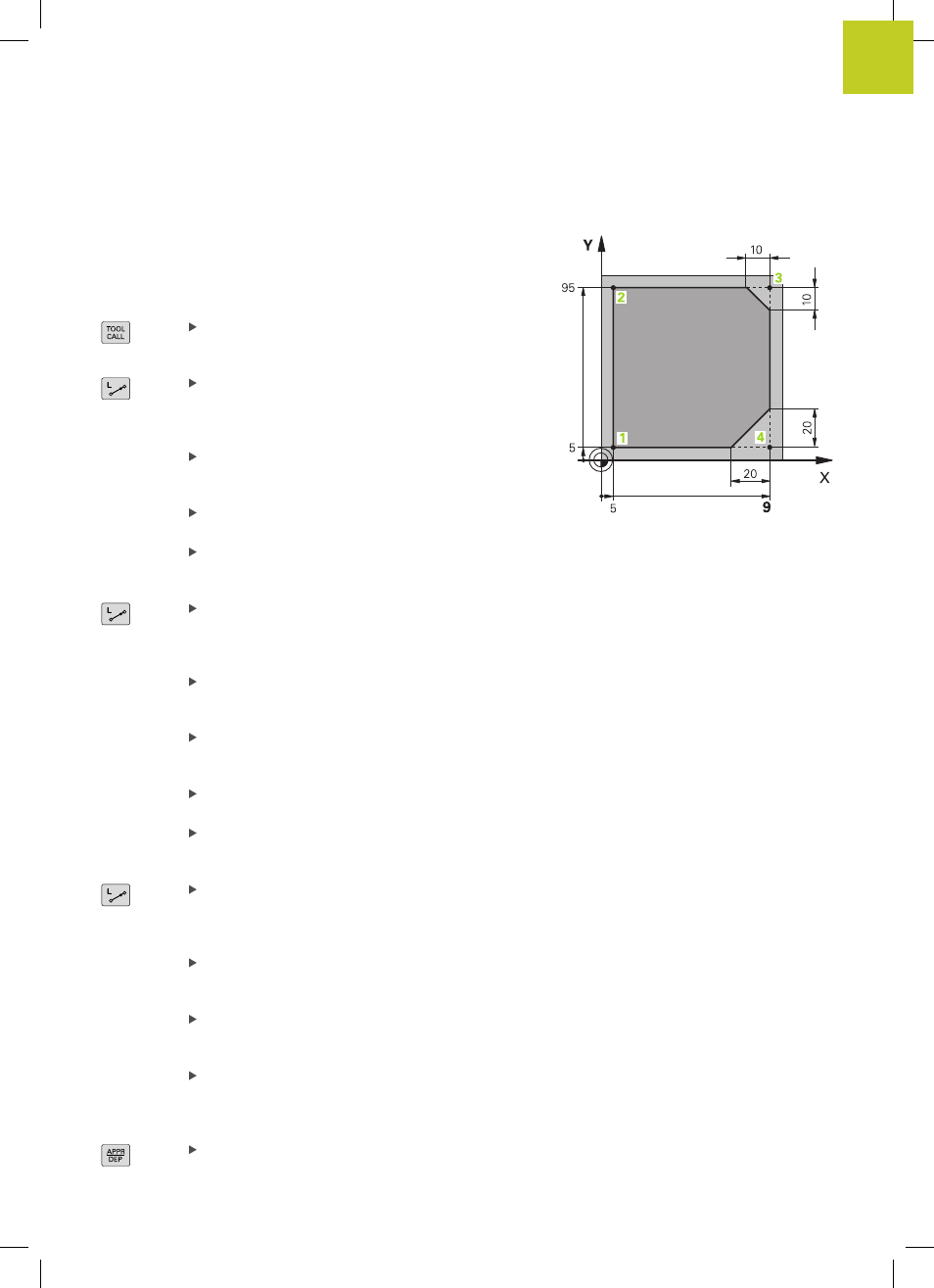

El contorno mostrado en la imagen a la derecha se debe fresar en
una pasada a la profundidad de 5 mm. La definición de la pieza en
bruto ya está creada. Después de abrir un diálogo mediante una
tecla de función introducir todos los datos solicitados por el TNC en
la cabecera de la pantalla.
Retirar la herramienta: Introducir los datos de la
herramienta. Confirmar los datos cada vez con la
tecla
ent, no olvidar el eje de herramienta.
Retirar la herramienta: Pulsar la tecla de eje
naranja
Z, para retirar en el eje de la herramienta,e
introducir el valor para la posición que se debe
buscar, p. ej. 250. Confirmar con la tecla
ENT
Corrección del radio: ¿RL/RR/ninguna corr.?
confirmar con la tecla ENT: No activar ninguna
corrección del radio
¿Avance F=?, confirmar con la tecla ENT:
Desplazar en marcha rápida (
FMAX)
¿Confirmar la función auxiliar M? con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
Posicionamiento previo de la herramienta en el
plano de mecanizado: Pulsar la tecla de eje naranja
X e introducir el valor para la posición que se debe
buscar, p. ej. -20
Pulsar la tecla de eje naranja Y e introducir el valor
para la posición que se debe buscar, p. ej. -20
Confirmar con la tecla ENT
Corrección del radio: ¿RL/RR/ninguna corr.?
confirmar con la tecla
ENT: No activar ninguna
corrección del radio
¿Avance F=?, confirmar con la tecla ENT:
Desplazar en marcha rápida (
FMAX)
¿Confirmar la función auxiliar M? con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
Desplazar la herramienta a la profundidad Pulsar
la tecla de eje naranja Y e introducir el valor para
la posición que se debe buscar, p. ej. -5 Confirmar
con la tecla
ENT
Corrección del radio: ¿RL/RR/ninguna corr.?
confirmar con la tecla
ENT: No activar ninguna
corrección del radio
¿Avance F=? Introducir avance de
posicionamiento, p. ej., 3000 mm/min, confirmar
con la tecla
ENT
¿Función auxiliar M? Conectar el cabezal y el
medio refrigerante, por ejemplo
M13, confirmar
con la tecla
END El TNC memoriza la frase de
desplazamiento introducida
Llegada al contorno: Pulse la tecla
APPR/DEP: El
TNC visualiza una barra de Softkeys con funciones
de aproximación y retirada
