Programación: Mecanizado multieje
12.2 La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12
440
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
Parámetros de introducción

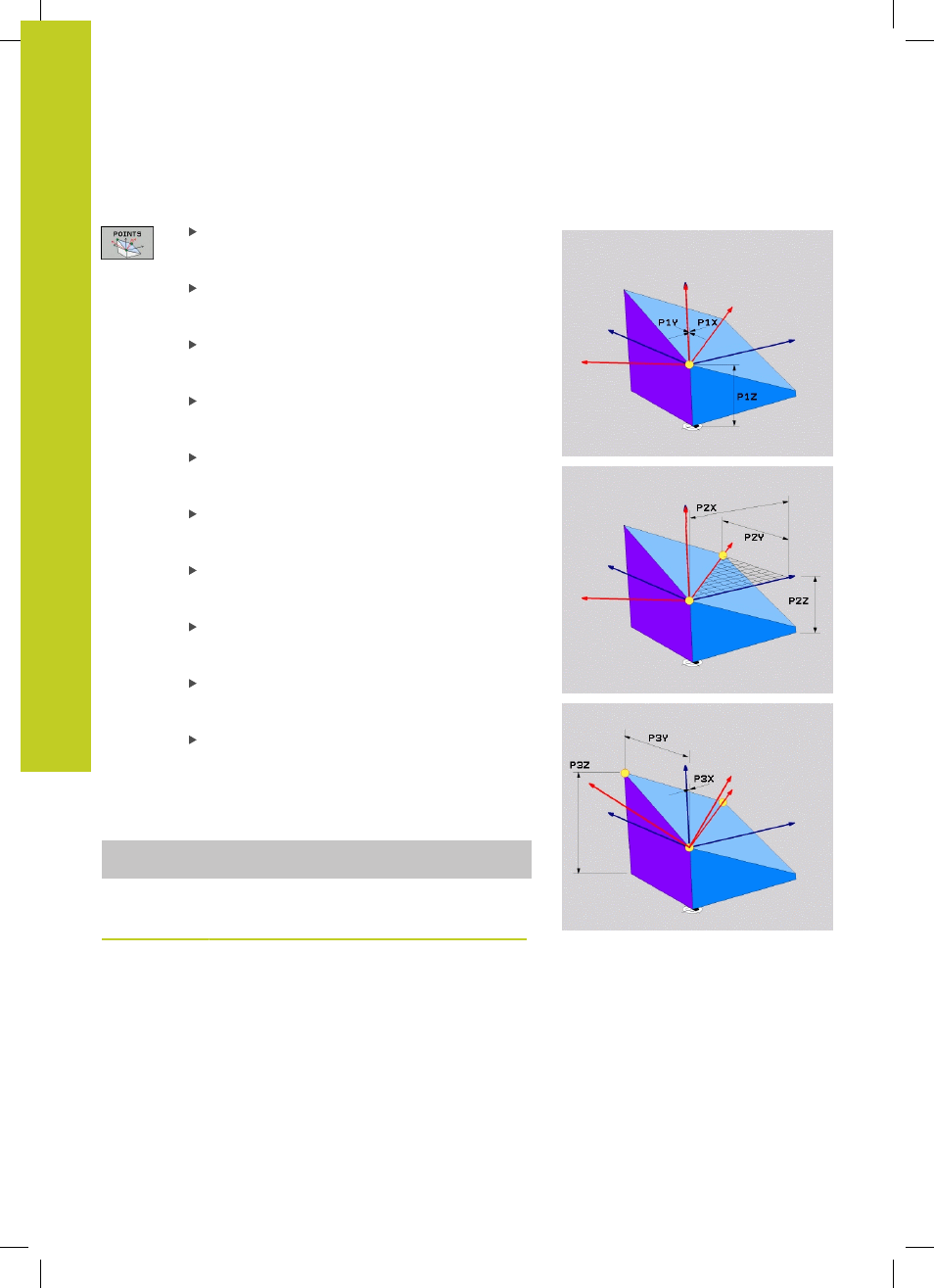

¿Coordenada X 1er punto del plano?:
Coordenada X
P1X del 1er punto del plano (véase
la figura superior derecha)
¿Coordenada Y 1er punto del plano?:
Coordenada Y
P1Y del 1er punto del plano (véase
la figura superior derecha)
¿Coordenada Z 1er punto del plano?:
Coordenada Z
P1Z del 1er punto del plano (véase
la figura superior derecha)
¿Coordenada X 2o punto del plano?: Coordenada
X
P2X del 2o punto del plano (véase la figura
centro derecha)
Coordenada Y ¿2º punto del plano?: Coordenada
Y
P2Y del 2º punto del plano (véase la figura
centro derecha)
¿Coordenada Z 2o punto del plano?: Coordenada
Z
P2Z del 2o punto del plano (véase la figura
centro derecha)
¿Coordenada X 3er punto del plano?:
Coordenada X
P3X del 3º punto del plano (véase la
figura inferior derecha)
¿Coordenada Y 3er punto del plano?:
Coordenada Y
P3Y del 3er punto del plano (véase
la figura inferior derecha)
¿Coordenada Z 3er punto del plano?:
Coordenada Z
P3Z del 3er punto del plano (véase
la figura inferior derecha)
Continuar con las propiedades del posicionamiento
ver "Determinar el comportamiento de
posicionamiento de la función PLANE",
página 444
Frase NC
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X
+0 P3Y+41 P3Z+32.5 .....
Abreviaturas utilizadas
Abreviatura Significado
POINTS
Inglés points = puntos
