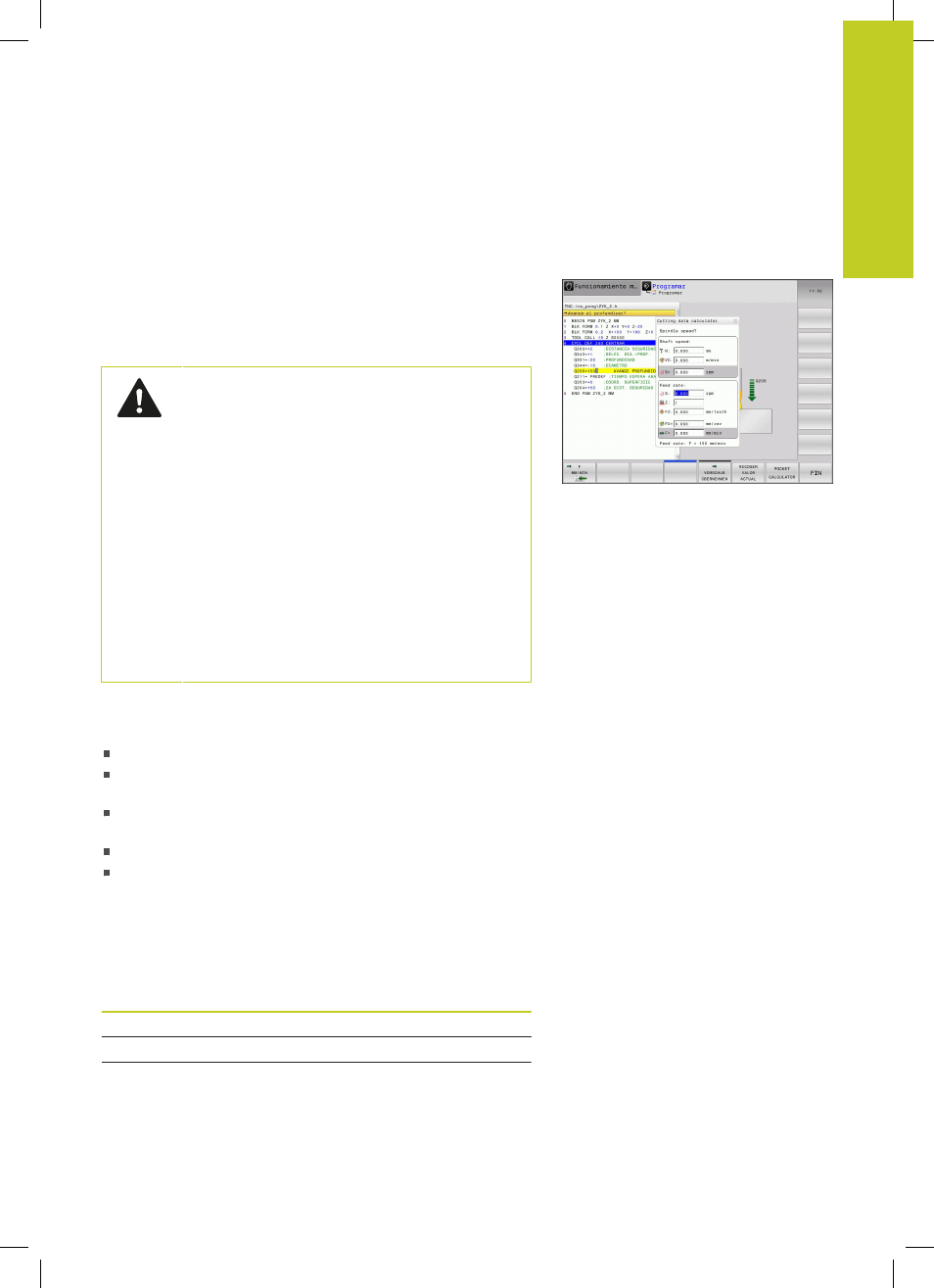

HEIDENHAIN TNC 640 (34059x-04) - Manual (Página 143)

Contador de datos de corte 4.5
4
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
143
4.5 Contador de datos de corte
Aplicación
Gracias al nuevo contador de datos de corte, se puede calcular
la velocidad de giro del cabezal y el avance en un proceso de
mecanizado. Entonces, en el programa NC los valores calculados
se pueden incorporar a un diálogo de avance o velocidad de giro
abierto.
No utilizar el contador de datos de corte en el caso
que se haya programado la función
M136. Mediante
la función
M136, el TNC desplaza la herramienta
con el avance
F establecido en el programa en
milímetros/rev. cabezal, aunque el contador de datos
de corte siempre calcula el avance en mm/minuto.
Con el contador de datos de corte, no es posible
efectuar ningún cálculo de datos de corte en
régimen de rotación, ya que los datos de avance y
de velocidad de giro son distintos en régimen de
rotación y en el fresado. Al girar, en la mayoría de
los casos se define el avance en mm/revolución
(M136). Sin embargo, el contador de datos de corte
siempre calcula el avance en mm/minuto. Asimismo,
el radio en el contador de datos de corte se refiere
a la herramienta. No obstante, en el torneado, se
requiere el diámetro de la pieza de trabajo.
A fin de abrir el contador de datos de corte, pulsar la Softkey
CONTADOR DE DATOS DE CORTE. El TNC le mostrará la Softkey
si:
se abre la calculadora (tecla CALC)
se abre la casilla de diálogo de la entrada de la velocidad de giro
en la frase TOOL CALL
se abre la casilla de diálogo para la introducción del avance en
frases de desplazamiento o ciclos.
se introduce el avance en modo manual (Softkey F)
se introduce un valor de la velocidad de giro en modo manual
(Softkey S)
En función de si se calcula una velocidad de giro o un avance, se
visualiza el contador de datos de corte con distintos campos de
entrada:
Ventana para el cálculo de la velocidad de giro:
Indicativo Significado
R: Radio de la herramienta (mm)
VC: Velocidad de corte [m/min]
S= Resultado para la velocidad
de giro del cabezal (r.p.m.)
