Aproximación y salida del contorno 6.3
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
209

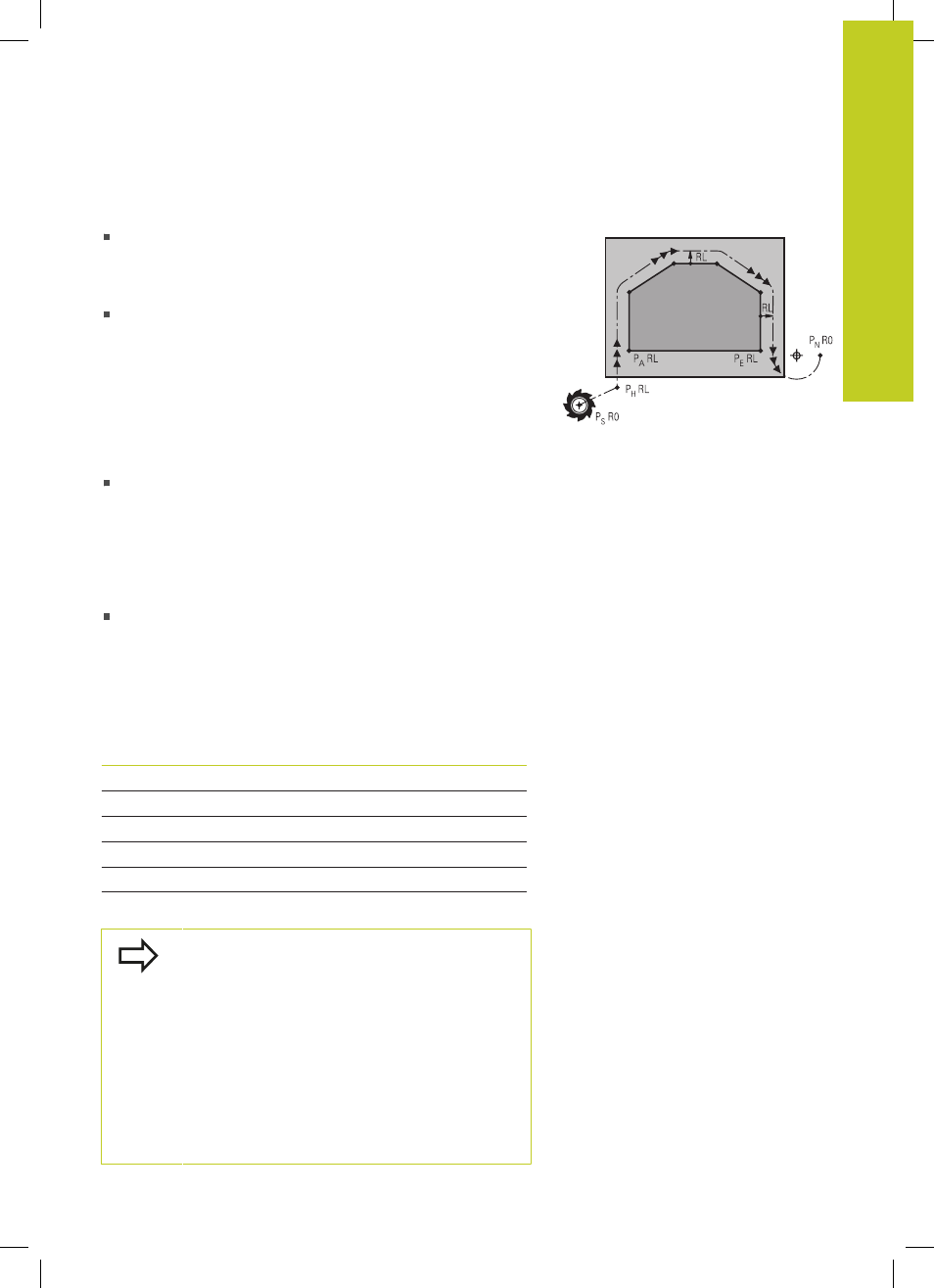

Posiciones importantes en la aproximación y la salida
Punto de partida P
S
Esta posición se programa siempre inmediatamente antes de
la frase APPR. P
S
se encuentra siempre fuera del contorno y se
alcanza sin corrección de radio (R0).
Punto auxiliar P
H
La aproximación y salida pasa en algunos tipos de trayectoria
por un punto auxiliar P
H
que el TNC calcula de la frase
APPR y DEP. El TNC se desplaza desde la posición actual
al punto de ayuda P
H
con el último avance programado. Si
se ha programado en la última frase de posicionamiento de
aproximación
FMAX (posicionamiento de avance rápido),
entonces también pasa el TNC por el punto de ayuda P
H
en
avance rápido
Primer punto de contorno P
A
y último punto del contorno P
E
el primer punto de contorno P
A
debe programarse en la frase
APPR, el último punto de contorno P
E
con una función de
trayectoria cualquiera. Si la frase APPR contiene también las
coordenadas de Z, el TNC desplaza primero la herramienta al
punto P
H
sobre el plano de mecanizado y desde allí según el eje
de la herramienta a la profundidad programada.
Punto final P
N
La posición P
N
se encuentra fuera del contorno y se calcula
de las indicaciones introducidas en la frase DEP. Si la frase
DEP contiene también las coordenadas de Z, el TNC desplaza
primero la herramienta al punto P
N
sobre el plano de
mecanizado y desde allí según el eje de la herramienta a la
altura programada.
Abreviatura Significado
APPR
en inglés APPRoach = aproxim.
DEP en inglés DEParture = salida
L en inglés Line = recta
C
en inglés Circle = círculo
T
Tangencial (transición constante)
N Normal (perpendicular)
El TNC no comprueba en el posicionamiento de la
posición real al punto auxiliar P
H
si se ha dañado
el contorno programado. ¡Comprobar con el test
gráfico!
En las funciones APPR LT, APPR LN y APPR CT el
TNC se desplaza de la posición real al punto de ayuda
P
H
con el avance/la marcha rápida programada por
última vez. En la función APPR LCT el TNC desplaza
el punto auxiliar P
H
con el avance programado en la
frase APPR. Si antes de la frase de aproximación no
se ha programado ningún avance, el TNC emite un
aviso de error.
