Nociones básicas 3.1
3
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
93

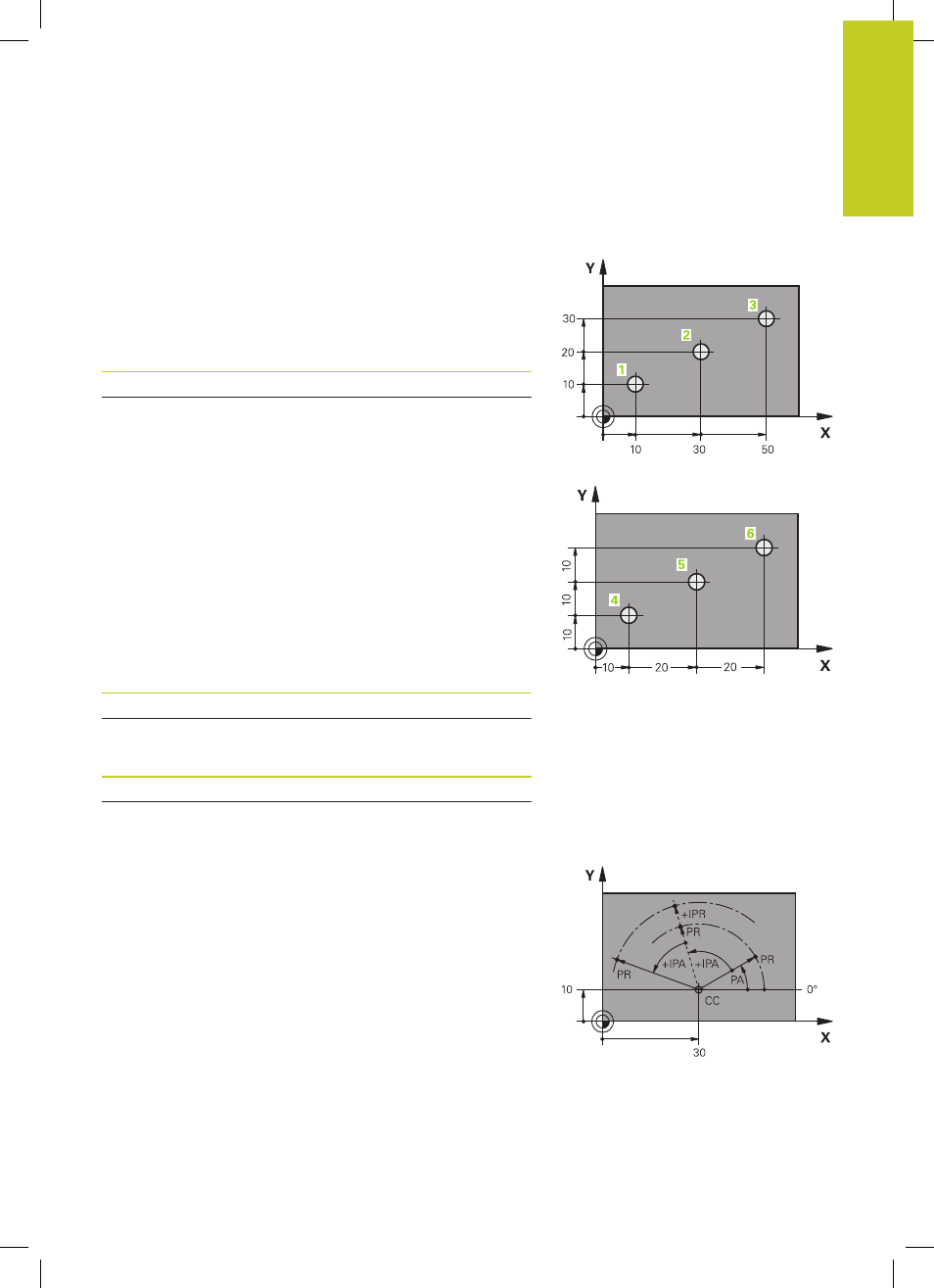

Posiciones de la pieza absolutas e incrementales
Posiciones absolutas de la pieza
Cuando las coordenadas de una posición se refieren al punto
cero de coordenadas (origen), dichas coordenadas se caracterizan
como absolutas. Cada posición sobre la pieza está determinada
claramente por sus coordenadas absolutas.
Ejemplo 1: Taladros con coordenadas absolutas:
Taladro 1 Taladro 2 Taladro 3
X = 10 mm X = 30 mm X = 50 mm
Y = 10 mm Y = 20 mm Y = 30 mm
Posiciones incrementales de la pieza
Las coordenadas incrementales se refieren a la última posición
programada de la herramienta, que sirve como punto cero
(imaginario) relativo. De esta forma, en la elaboración del programa
las coordenadas incrementales indican la cota entre la última y la
siguiente posición nominal, según la cual se deberá desplazar la
herramienta. Por ello se denomina también cota relativa.
Una cota incremental se indica con un "I“ delante de la
denominación del eje.
Ejemplo 2: Taladros en coordenadas incrementales
Taladro de coordenadas absolutas 4
X = 10 mm
Y = 10 mm
Taladro 5 , referido a 4 Taladro 6 , referido a 5
X = 20 mm X = 20 mm
Y = 10 mm Y = 10 mm
Coordenadas polares absolutas e incrementales
Las coordenadas absolutas se refieren siempre al polo y al eje de
referencia angular.
Las coordenadas incrementales se refieren siempre a la última
posición de la herramienta programada.
