Programación: Mecanizado multieje
12.6 Corrección de la herramienta tridimensional (Opción de software 2)
12
464
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
12.6 Corrección de la herramienta
tridimensional (Opción de software 2)
Introducción

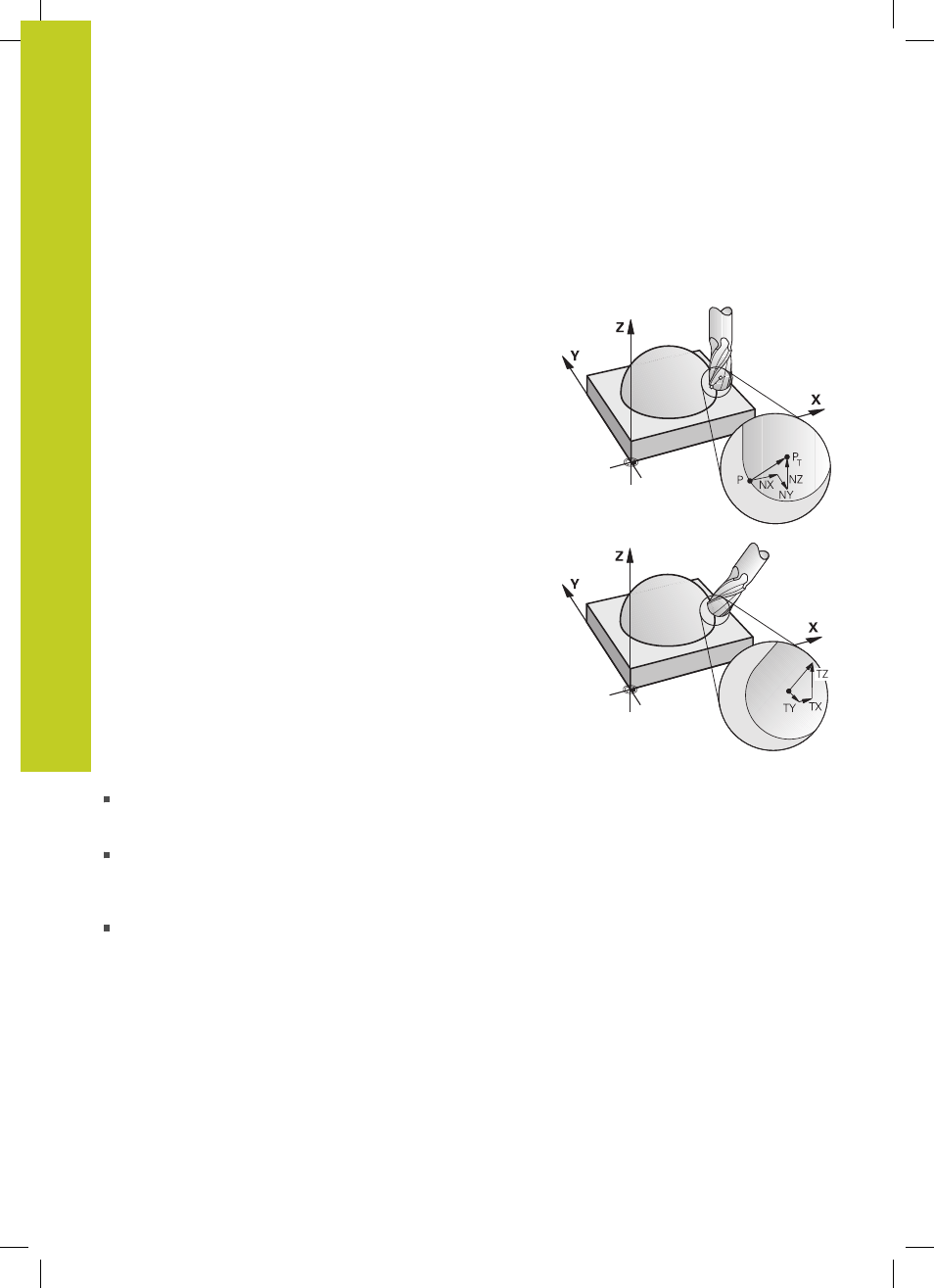

El TNC puede ejecutar una corrección tridimensional (corrección
3D) de la herramienta en interpolaciones lineales. Además de
las coordenadas X, Y y Z del punto final de la recta, estas frases
deberán contener también los componentes NX, NY y NZ del
vector de normales de la superficie, ver "Definición de un vector
normalizado", página 465.
Si quiere realizar una orientación de la herramienta, estás
frases deberán contener adicionalmente un vector normal con
los componentes TX, TY y TZ, que determina la orientación
de la herramienta, ver "Definición de un vector normalizado",
página 465.
El punto final de la recta. los componentes de la normal a la
superficie y los componentes de la orientación de la hta. deben
calcularse en un sistema CAM.
Posibilidades de aplicación
Empleo de herramienta con dimensiones que no coinciden con
las calculadas con el sistema CAM (corrección 3D sin definición
de la orientación de la hta.)
Face Milling (fresado frontal): Corrección de la geometría de la
fresa en la dirección de las normales a la superficie (corrección
3D sin y con definición de la orientación de la hta.). El arranque
de viruta se realiza primero con la parte frontal de la hta.
Peripheral Milling (fresado lateral): Corrección del radio
de la fresa perpendicular a la dirección del movimiento y
perpendicular a la dirección de la hta. (corrección de radio
tridimensional con definición de la orientación de la hta.). El
arranque de viruta se realiza primero con la superficie cilíndrica
de la hta.
