Utilizar palpador 3D 15.6
15
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
535
Funciones en ciclos del palpador
En los ciclos del palpador manuales se indican Softkeys con las
que se pueden seleccionar la dirección de la palpación o una
rutina de palpación. Qué Softkeys se indican depende del ciclo
correspondiente:

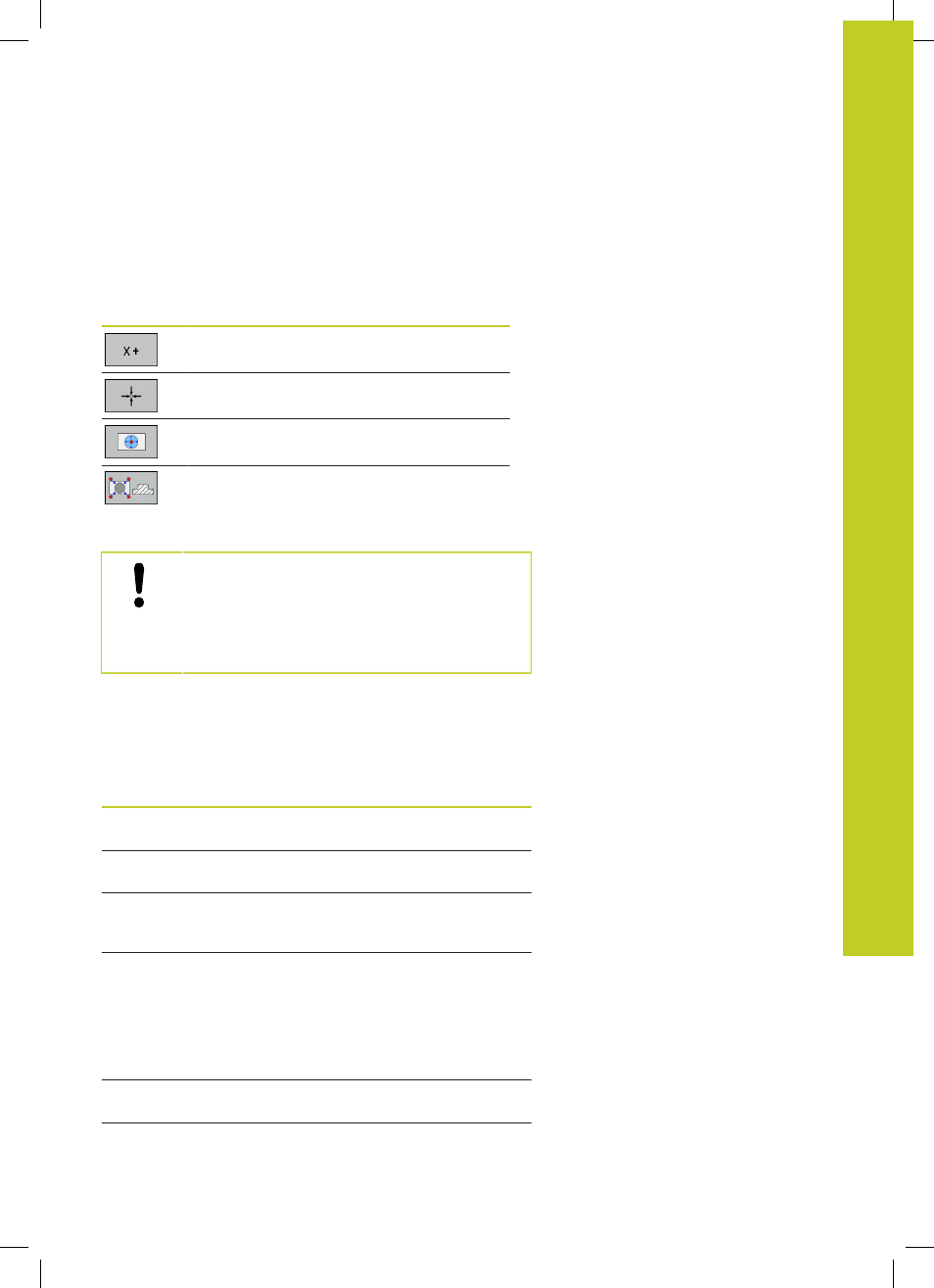

Softkey Función
Seleccionar la dirección de palpación
Aceptar la posición real actual
Palpar automáticamente el taladro (círculo
interior)
Palpar automáticamente el vástago (círculo
exterior)
Rutina de palpación automática de taladro y vástago
Si se emplea una función para la palpación
automática del círculo, el TNC posiciona
automáticamente el palpador en las posiciones de
palpación correspondientes. Prestar atención a que
el desplazamiento hasta las posiciones se pueda
realizar sin que se produzcan colisiones.
En el caso de que se emplee una rutina de palpación para palpar
automáticamente un taladro o un vástago, el TNC abre un
formulario con los campos de introducción necesarios.
Campos de introducción en los formularios
Medir vástago y
Medir taladro
Introducción Función
¿Diámetro del vástago
o
diámetro del taladro?
Diámetro del elemento palpador
(opcional en los taladros)
¿Distancia de
seguridad?
Distancia hasta el elemento
palpador en el plano
¿Incr. a altura
seguridad?
Posicionamiento del palpador en
la dirección del eje del cabezal
(partiendo de la posición actual)
¿Angulo inicial?
Ángulo para el primer proceso de
palpación (0° = dirección positiva
del eje principal, es decir, con el
eje del cabezal Z en X+). Todos
los demás ángulos de palpación
resultan del número de puntos de
palpación
¿Números de puntos de
palpación?
Número de procesos de palpación
(3 - 8)
¿Angulo de abertura? Palpar círculo completo (360°)
o segmento circular (ángulo de
abertura<360°)
