Programación: Programar contornos
6.5 Movimientos de trayectoria – Coordenadas polares
6
232
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
Programación de una hélice
Se introducen el sentido de giro y el ángulo total
IPA
en incremental con el mismo signo, ya que de lo
contrario la hta. puede desplazarse en una trayectoria
errónea.
El ángulo completo IPA puede tener un valor de
-99.999,9999° a +99.999,9999°.
Ángulo de coordenadas polares: introducir el
ángulo total en incremental, según el cual se
desplaza la herramienta sobre la hélice.
Después
de introducir el ángulo, se selecciona el eje de
la herramienta con las teclas de los ejes.
Introducir las
coordenadas para la altura de la
hélice en incremental
Sentido de giro DR
Hélice en sentido horario: DR–
Hélice en sentido antihorario: DR+
Programar la
corrección del radio según la tabla

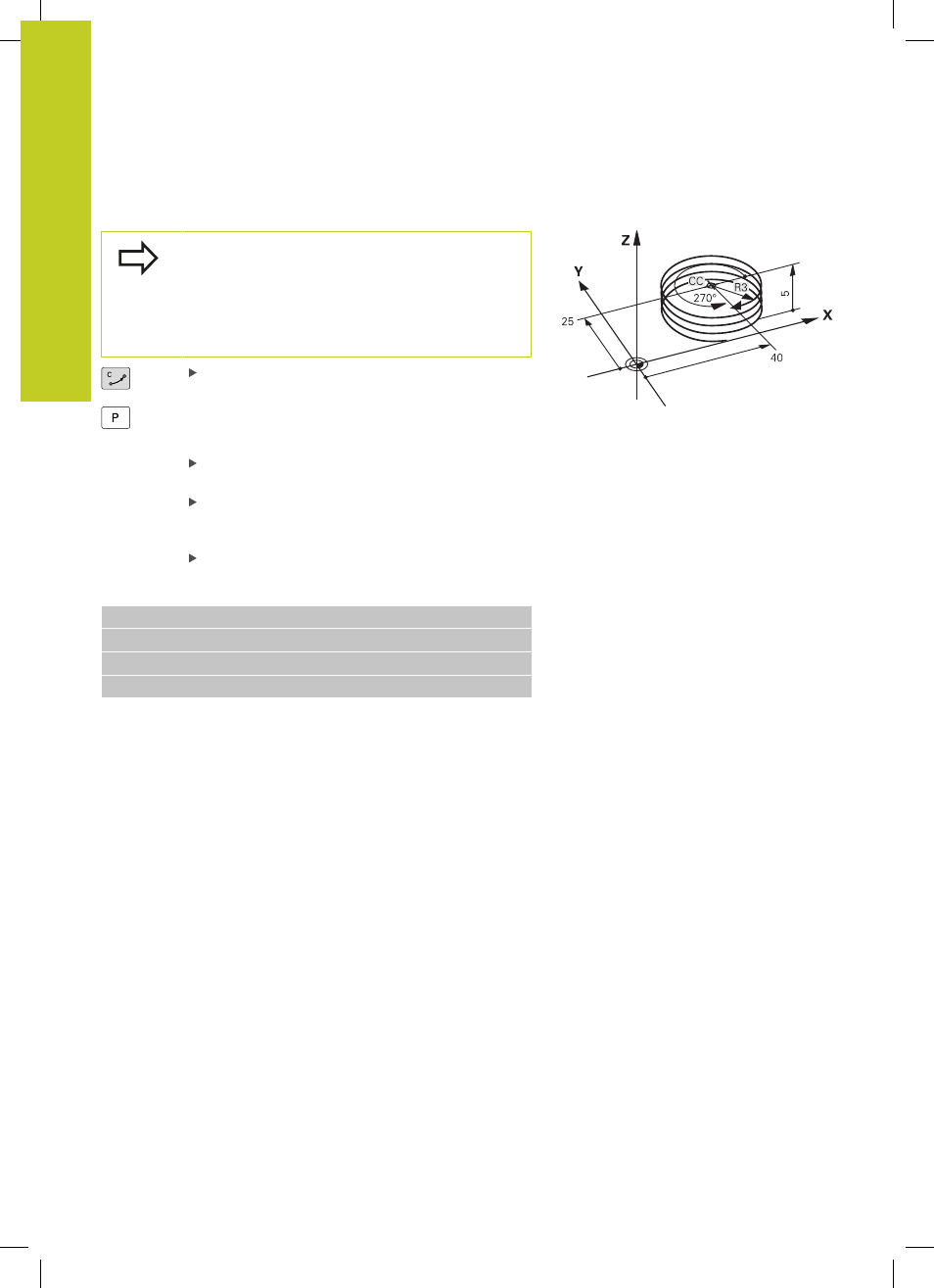

Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
