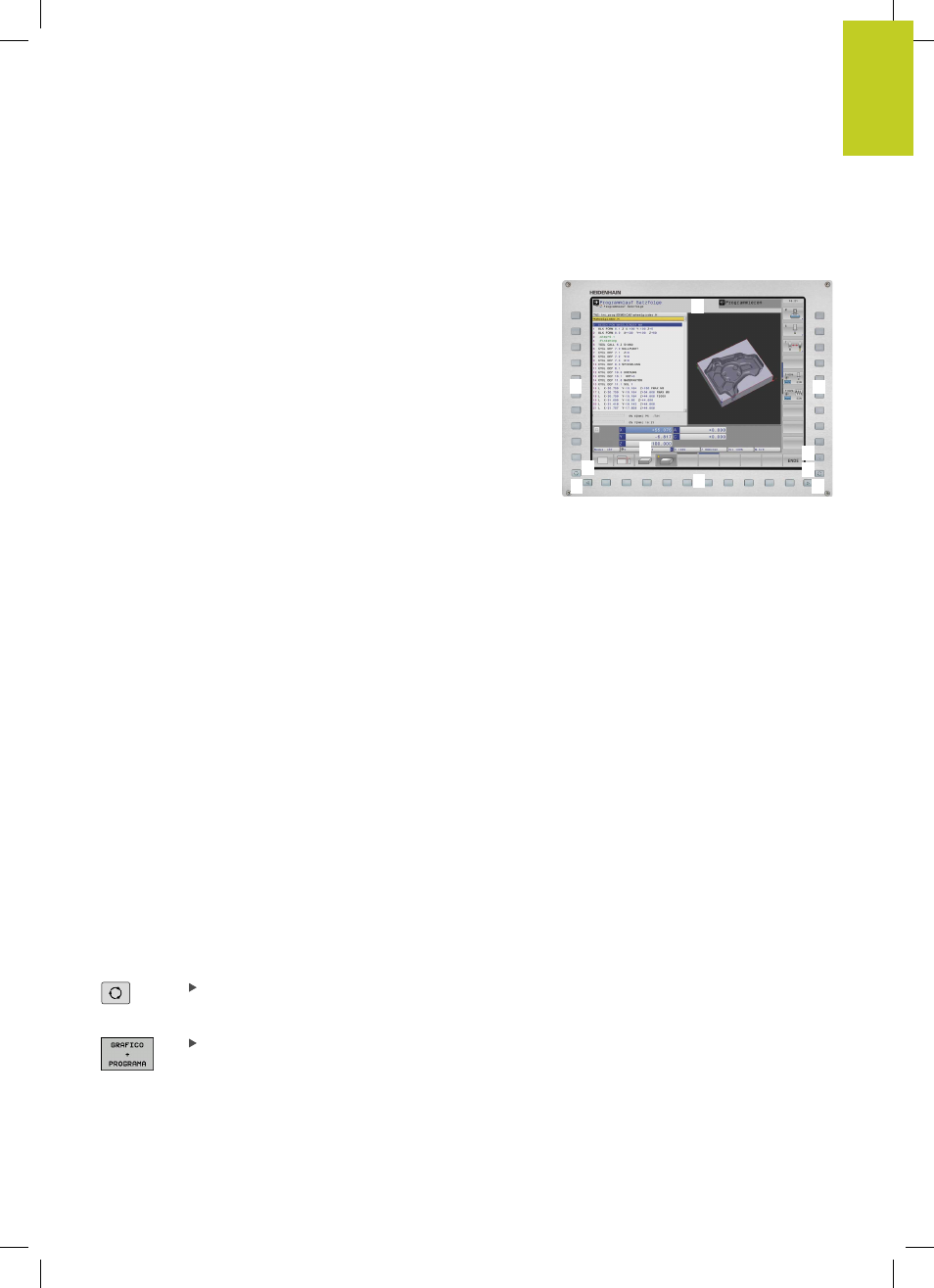

2.2 Pantalla y teclado de control
Pantalla
El TNC se suministra con una pantalla plana TFT de 19 pulgadas.
1 Línea superior
Cuando el TNC está conectado, en la línea superior de la
pantalla se visualiza el modo de funcionamiento elegido:
Modos de funcionamiento de la máquina a la izquierda y
modos de funcionamiento de programación a la derecha. En
la ventana más grande de la línea superior se indica el modo
de funcionamiento en el que está activada la pantalla: aquí
aparecen preguntas del diálogo y avisos de error (Excepción:
cuando el TNC solo visualiza el gráfico).
2 Softkeys
El TNC muestra en la línea inferior otras funciones en una barra
de Softkeys. Estas funciones se seleccionan con las teclas que
hay debajo de las mismas. Como indicación de que existen
más barras de Softkeys, aparecen unas líneas horizontales
directamente sobre dicha barra. Hay tantas lineas como barras
y se conmutan con las teclas de conmutación situadas a los
lados. La barra activa de Softkeys es más brillante que las
otras.
3 Teclas de selección de softkeys
4 Teclas de selección de Softkeys
5 Selección de la subdivisión de la pantalla
6 Tecla de conmutación para los modos de funcionamiento
Máquina y Programación
7 Teclas de selección para softkeys del fabricante de la máquina
8 Teclas de selección para Softkeys del fabricante de la máquina
1
7 7
2
5
4
3
4
6
8
Determinar la subdivisión de la pantalla
El usuario selecciona la subdivisión de la pantalla: De esta forma,
el TNC visualiza, por ejemplo, en el modo de funcionamiento
Programación, el programa en la ventana izquierda, mientras que
en la ventana derecha se visualiza, por ejemplo, simultáneamente
un gráfico de programación. Alternativamente es posible visualizar
en la ventana derecha la división de programa o finalmente el
programa en una ventana grande. La ventana que el TNC visualiza
depende del modo de funcionamiento seleccionado.
Determinar la subdivisión de la pantalla:
Pulsar la tecla de conmutación de pantalla La barra
de Softkeys indica las posibles subdivisiones de la
pantalla, véase "Modos de funcionamiento"
Selección de la subdivisión de la pantalla mediante
Softkey
