Movimientos de trayectoria – Coordenadas polares 6.5
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
233

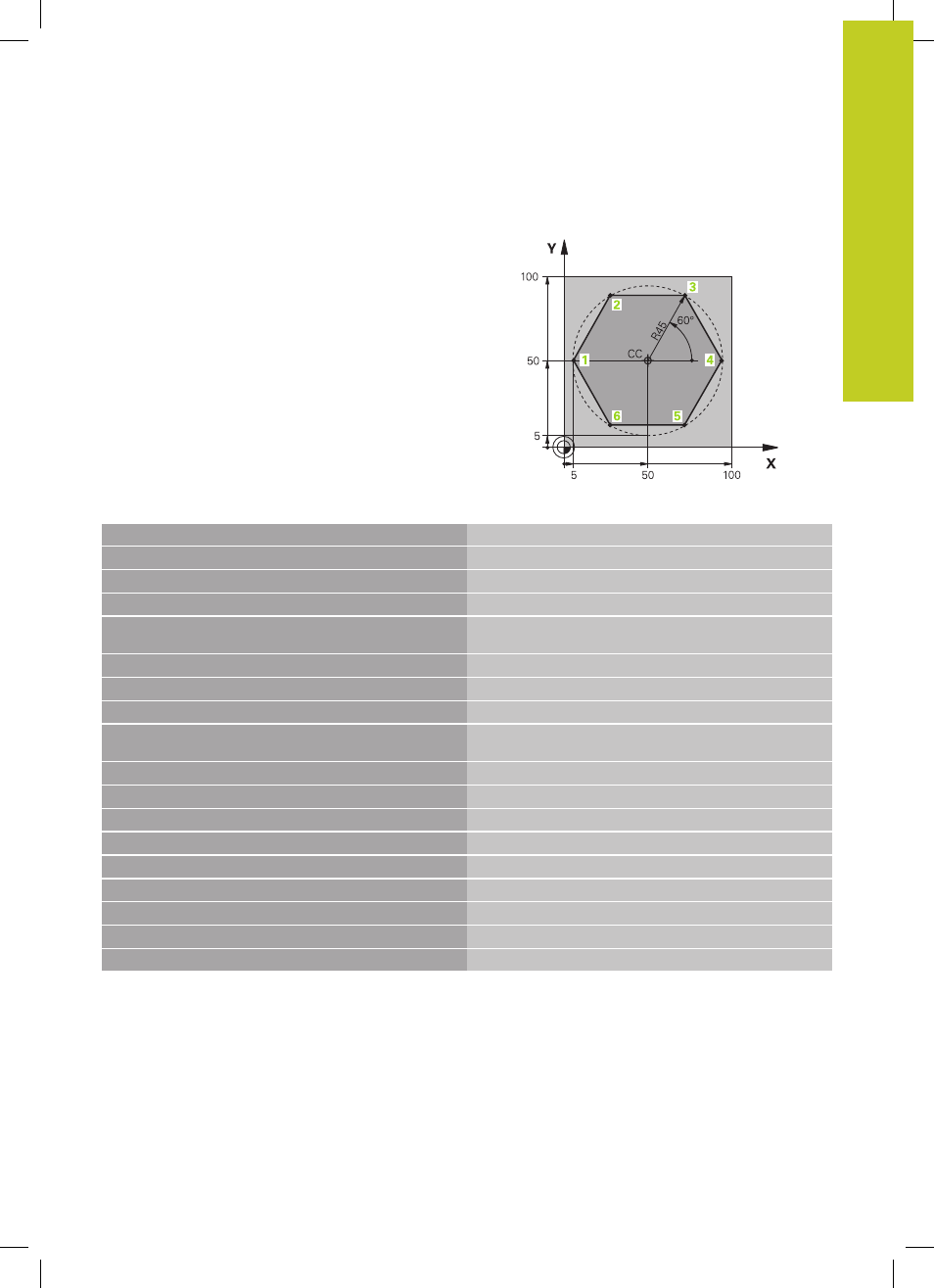

Ejemplo: Movimiento lineal en polares
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Llamada a una herramienta
4 CC X+50 Y+50 Definición del punto de referencia para las coordenadas
polares
5 L Z+250 R0 FMAX Retirar la herramienta
6 LP PR+60 PA+180 R0 FMAX Posicionamiento previo de la herramienta
7 L Z-5 R0 F1000 M3 Desplazamiento a la profundidad de mecanizado
8 APPR PLCT PR+45 PA+180 R5 RL F250 Alcanzar el punto 1 según un círculo con conexión
tangencial
9 LP PA+120 Llegada al punto 2
10 LP PA+60 Llegada al punto 3
11 LP PA+0 Llegada al punto 4
12 LP PA-60 Llegada al punto 5
13 LP PA-120
Llegada al punto 6
14 LP PA+180
Llegada al punto 1
15 DEP PLCT PR+60 PA+180 R5 F1000 Salida del contorno según un círculo con conexión tangente
16 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
17 END PGM LINEARPO MM
