Programación: Mecanizado multieje
12.2 La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12
434
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

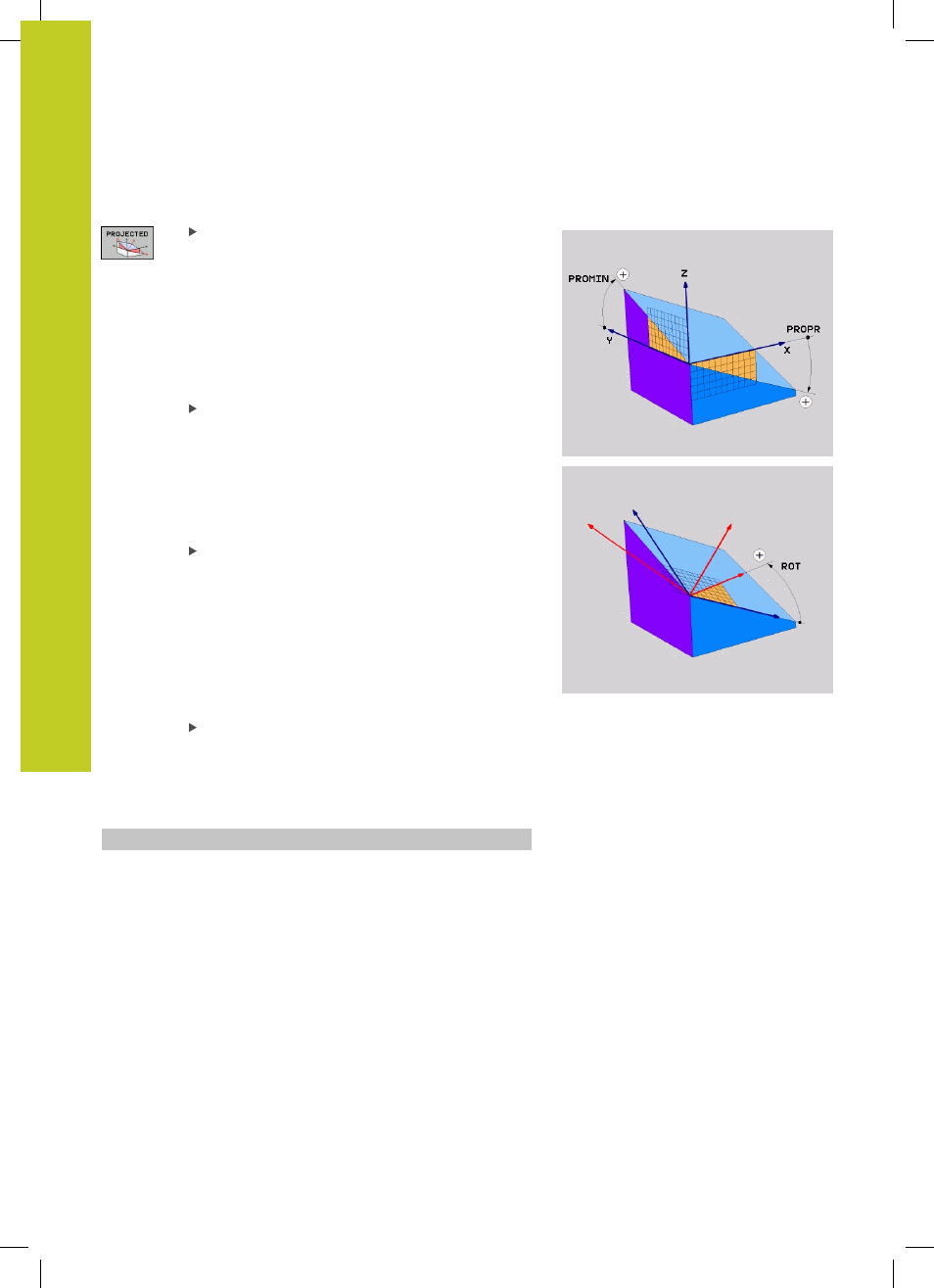

Parámetros de introducción
¿Ángulo de proyección 1er plano de
coordenadas? ángulo proyectado del plano de
mecanizado inclinado en el primer plano de
coordenadas del sistema de coordenadas de la
máquina (Z/X para el eje de herramienta Z, véase
la figura superior derecha). Rango de introducción
de -89.9999° a +89.9999°. El eje de 0° es el eje
principal del plano de mecanizado activo (X con
eje de herramienta Z, dirección positiva ver figura
superior derecha)
¿Ángulo de proyección 2o plano de
coordenadas? ángulo proyectado en el segundo
plano de coordenadas del sistema de coordenadas
de la máquina (Y/Z para el eje de herramienta
Z, véase la figura superior derecha). Rango de
introducción de -89.9999° a +89.9999°. El eje de
0° es el eje transversal del plano de mecanizado
activo (Y con eje de herramienta Z)
Ángulo ROT del plano inclinado?: Giro del
sistema de coordenadas inclinado alrededor del
eje de herramienta inclinado (corresponde de
forma análoga a una rotación con el ciclo 10 GIRO).
Con el ángulo de rotación es posible determinar
de forma sencilla la dirección del eje principal del
plano de mecanizado (X con eje de herramienta Z,
Z con eje de herramienta Y, ver figura en el centro
a la derecha. Rango de introducción de -360° a
+360°.
Continuar con las propiedades del
posicionamiento, ver "Determinar el
comportamiento de posicionamiento de la función
PLANE", página 444
Frase NC
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
Abreviaturas utilizadas:
PROJECTED Ingl. projected = proyectado
PROPR principle plane: Plano principal
PROMIN minor plane: Plano secundario
PROMIN
Ingl. rotation: Rotación
