Programación: Herramientas
5.3 Corrección de la herramienta
5
198
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

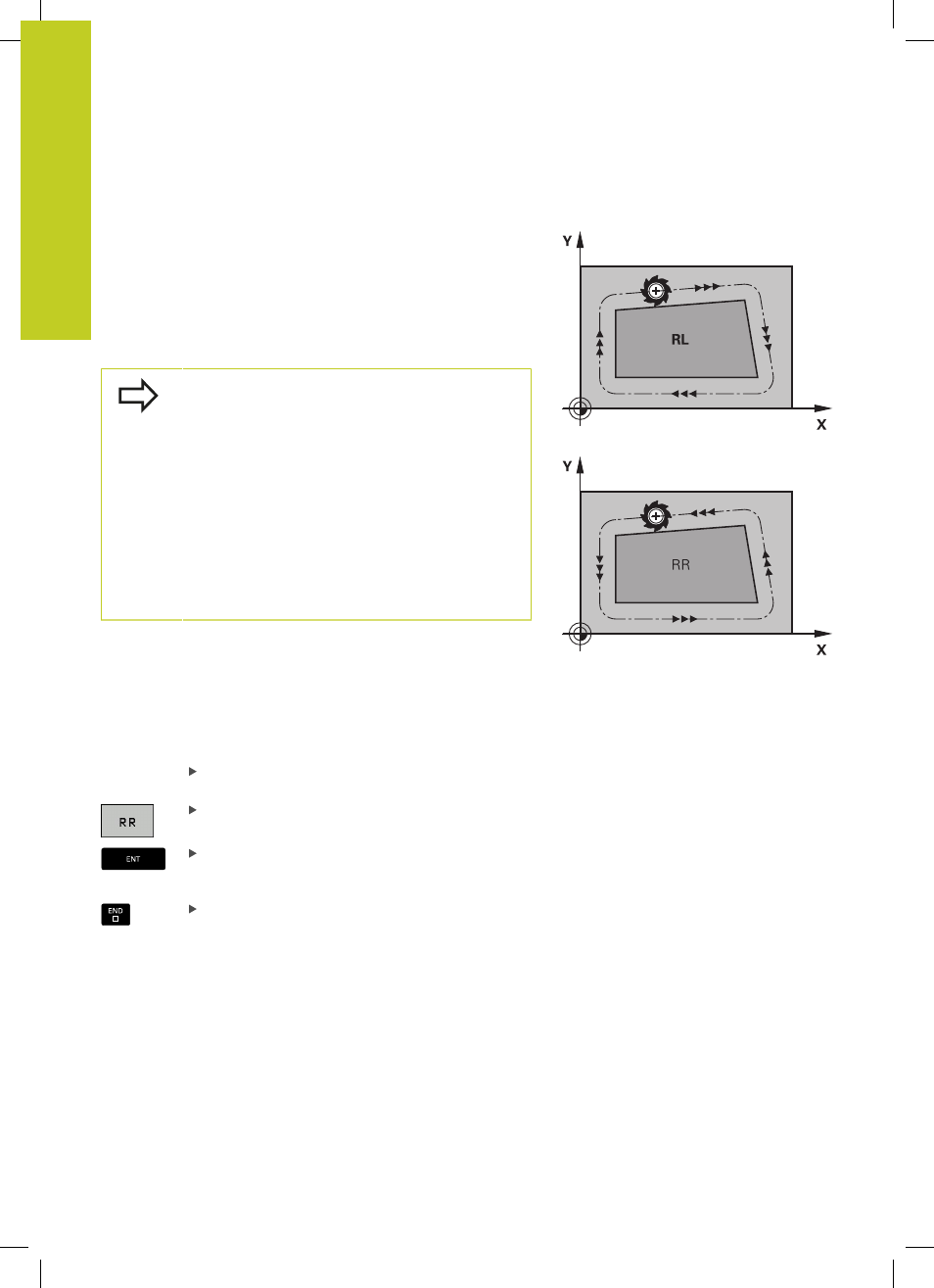

Movimientos de trayectoria con corrección de radio: RR y RL
RR: La herramienta se desplaza por la derecha del contorno
RL: La herramienta se desplaza por la izquierda del contorno
En este caso el centro de la herramienta queda separado del
contorno a la distancia del radio de dicha herramienta. "Derecha"
e "izquierda" indican la posición de la herramienta en el sentido
de desplazamiento a lo largo del contorno de la pieza. Véase las
figuras.
Entre dos frases de programa con diferente
corrección de radio
RR y RL, debe programarse por lo
menos una frase sin corrección de radio (es decir con
R0).
El TNC activará la corrección de radio al final de
la frase en la cual se programó por primera vez la
corrección.
En la primera corrección de radio
RR/RL y con
R0, el TNC posiciona la herramienta siempre
perpendicularmente en el punto inicial o final. La
herramienta se posiciona delante del primer punto
del contorno o detrás del último punto del contorno
para no dañar al mismo.
Introducción de la corrección de radio
La corrección de radio se programa en una frase L . Introducir las
coordenadas del punto de destino y confirmar con la tecla ENT
CORRECIÓN DEL RADIO: ¿RL/RR/SIN CORRECC.?
Desplazamiento de la herramienta por la izquierda
del contorno programado: Pulsar la Softkey RL, o
Desplazamiento de la herramienta por la derecha
del contorno programado: Pulsar la Softkey RR, o
Desplazamiento de la herramienta sin corrección
de radio o eliminar la corrección: Pulsar la tecla
ENT
Terminar la frase: Pulsar la tecla END
