Movimientos de trayectoria – Coordenadas polares 6.5
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
229

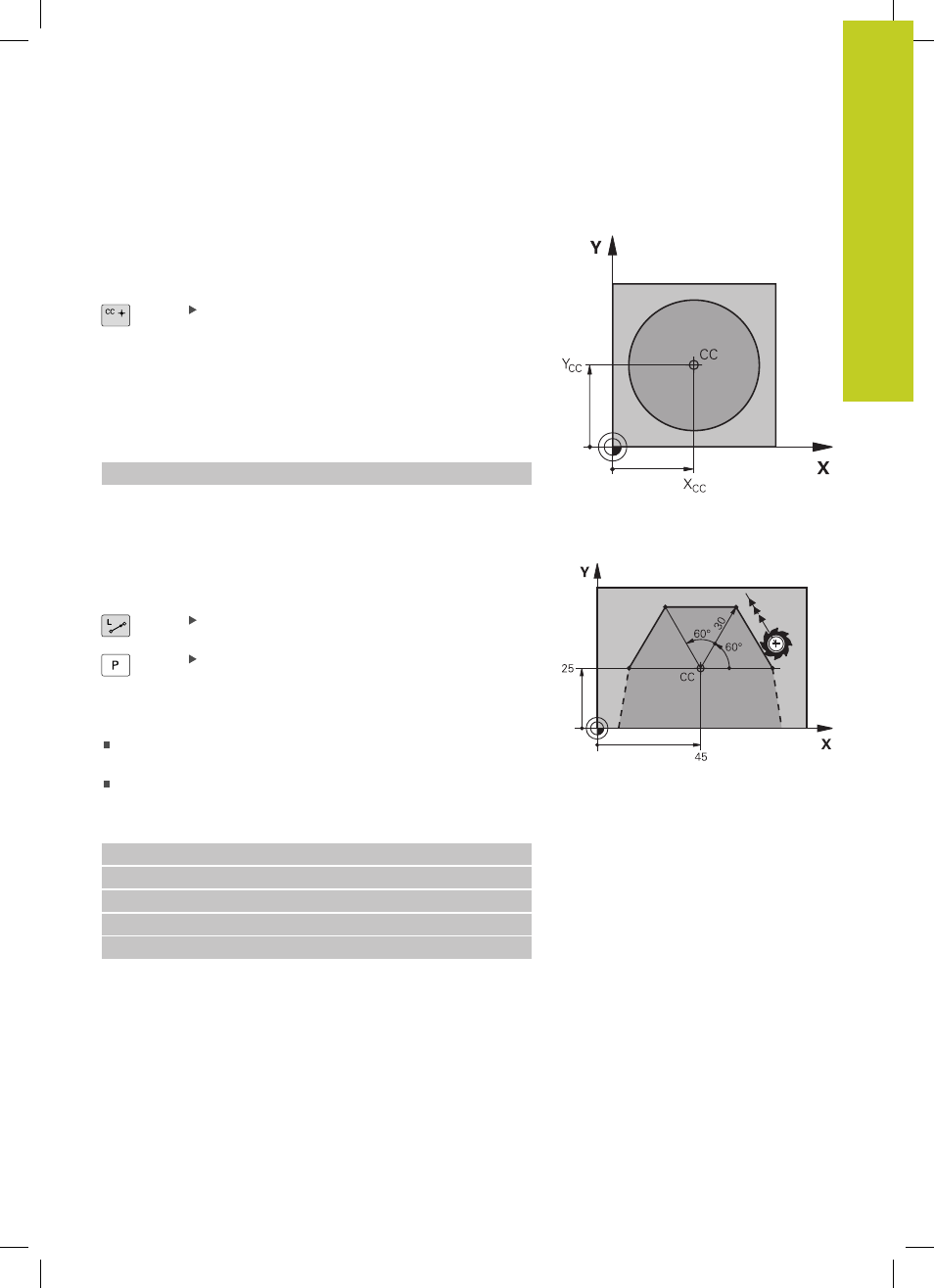

Origen de coordenadas polares: polo CC
El polo CC se puede determinar en cualquier posición del programa
de mecanizado, antes de indicar las posiciones con coordenadas
polares. Para determinar el polo se procede igual que para la
programación del punto central del círculo.
Coordenadas: Introducir las coordenadas
rectangulares para el polo o para aceptar la última
posición programada: No introducir coordenadas.
Determinar el polo antes de programar las
coordenadas polares. El polo se programa sólo
en coordenadas cartesianas. El polo permanece
activado hasta que se determina un nuevo polo.
Ejemplo de frases NC
12 CC X+45 Y+25
recta LP
La herramienta se desplaza según una recta desde su posición
actual al punto final de la misma. El punto de partida es el punto
final de la frase anterior.
Radio en coordenadas polares PR: introducir
distancia del punto final de la recta al polo CC
Ángulo de coordenadas polares PA: Posición
angular del punto final de la recta entre -360° y
+360°
El signo de
PA se determina mediante el eje de referencia angular:
Angulo del eje de referencia angular a PR en sentido antihorario:
PA>0
Angulo del eje de referencia angular a
PR en sentido horario:
PA<0
Ejemplo de frases NC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
