HEIDENHAIN TNC 640 (34059x-04) - Manual (Página 496)

Programación: mecanizado por torneado
14.2 Funciones básicas (opción de software 50)
14
496
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

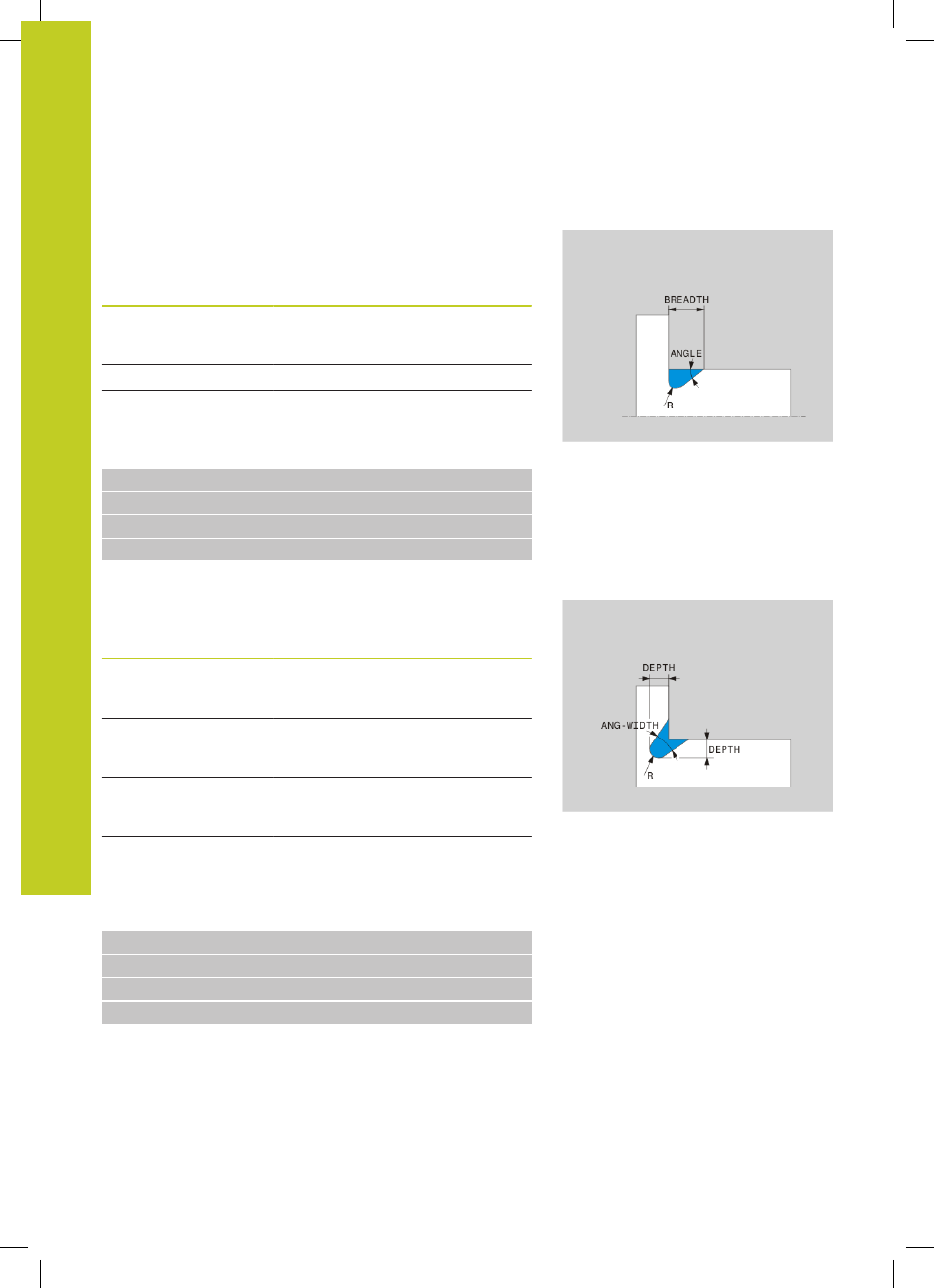

Entalladura DIN 509 UDC TYPE _H
Elemento de introducción para entalladura DIN 509 UDC
TYPE_H
Elemento de
introducción Empleo Introducción
R
Radio de esquina
de ambas esquinas
interiores Obligatorio
BREADTH Anchura de entalladura Obligatorio
ANGULO Ángulo de entalladura Obligatorio
Entalladura forma H: Profundidad = 2, Anchura = 15 Ángulo =
10º
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_H R1 BREADTH10 ANGLE10
24 L X+60
Entalladura UDC TYPE_K
Elemento de introducción para entalladura
UDC TYPE_K
Elemento de
introducción Empleo Introducción
R Radio de esquina
de ambas esquinas
interiores Obligatorio
DEPTH
Profundidad de
entalladura (paralelo al
eje) Obligatorio
ROT Ángulo respecto al
eje longitudinal (por
defecto: 45°) Opcional
ANG_WIDTH
Ángulo de abertura de
la entalladura Obligatorio
Entalladura forma K: Profundidad = 2, Anchura = 15 Ángulo de
abertura = 30º
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
24 L X+60
