HEIDENHAIN TNC 640 (34059x-04) - Manual (Página 498)

Programación: mecanizado por torneado
14.2 Funciones básicas (opción de software 50)
14
498
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

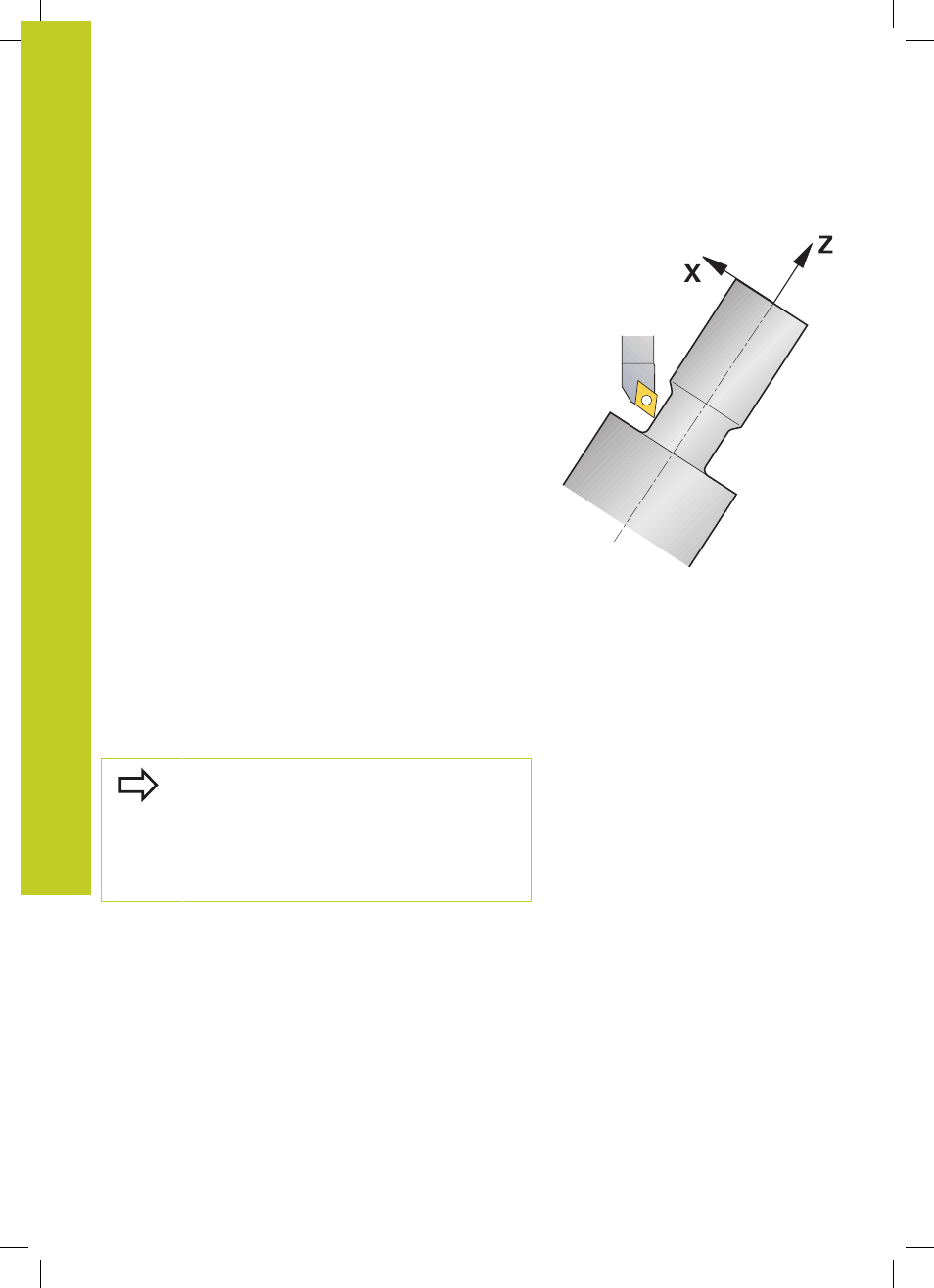

Trabajo de torneado inclinado
A veces puede ser necesario de posicionar los ejes basculantes
de una manera determinada para poder realizar un mecanizado.
Esto, p. ej., es necesario cuando los elementos de contorno por la
geometría de la pieza sólo es posible en una posición determinada.
Inclinando un eje basculantes provova una desviación de la pieza
respecto a la herramienta. La función
M144 considera la posición
de los ejes basculantes y compensa este Offset. Además, la
función
M144 alinea la dirección Z del sistema de coordenadas
de la pieza con la dirección del eje central de la pieza. Si un eje
inclinado es una mesa basculante, es decir, la pieza esta inclinada,
el TNC realiza movimientos de desplazamiento en el sistema de
coordenadas de la pieza girado. Si el eje inclinado es un cabezal
basculante (la herramienta esta inclinada), no se gira el sistema de
coordenadas de la pieza.
Después de ajustar el eje basculante, posiblemente hay que
preposicionar de nuevo la herramienta en la coordenada Y y
orientar la posición de la cuchilla mediante el ciclo 800.
De forma alternativa a la función M144 también se puede utilizar
la función M128. El efecto es idéntico con la siguiente limitación:
el TNC también puede realizar una corrección del radio de cuchilla
durante un mecanizado inclinado. Si el mecanizado inclinado se
activa con M128, la corrección del radio de cuchilla sin ciclo, es
decir en las frases de desplazamiento con
RL/RR, no es posible.
Si el mecanizado inclinado se activa con
M144, no existe esta
limitación.
Al realizar ciclos de torneado con
M144, se modifican los ángulos
de la herramienta respecto al contorno. El TNC considera
estas modificaciones automáticamente y supervisa también el
mecanizado en estado inclinado.
Se pueden utilizar los ciclos de punzonado y de
roscado en mecanizado inclinado únicamente para un
ángulo de ataque recto (+90°, -90°).
La corrección de herramienta
FUNCTION TURNDATA
CORR-TCS siempre tiene efecto en el sistema de
coordenadas de herramienta, incluso durante un
mecanizado inclinado.
