Programación: Utilización de datos de los ficheros DXF o contornos en
lenguaje conversacional
7.1 Procesar datos DXF (Opción de software)
7
252
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

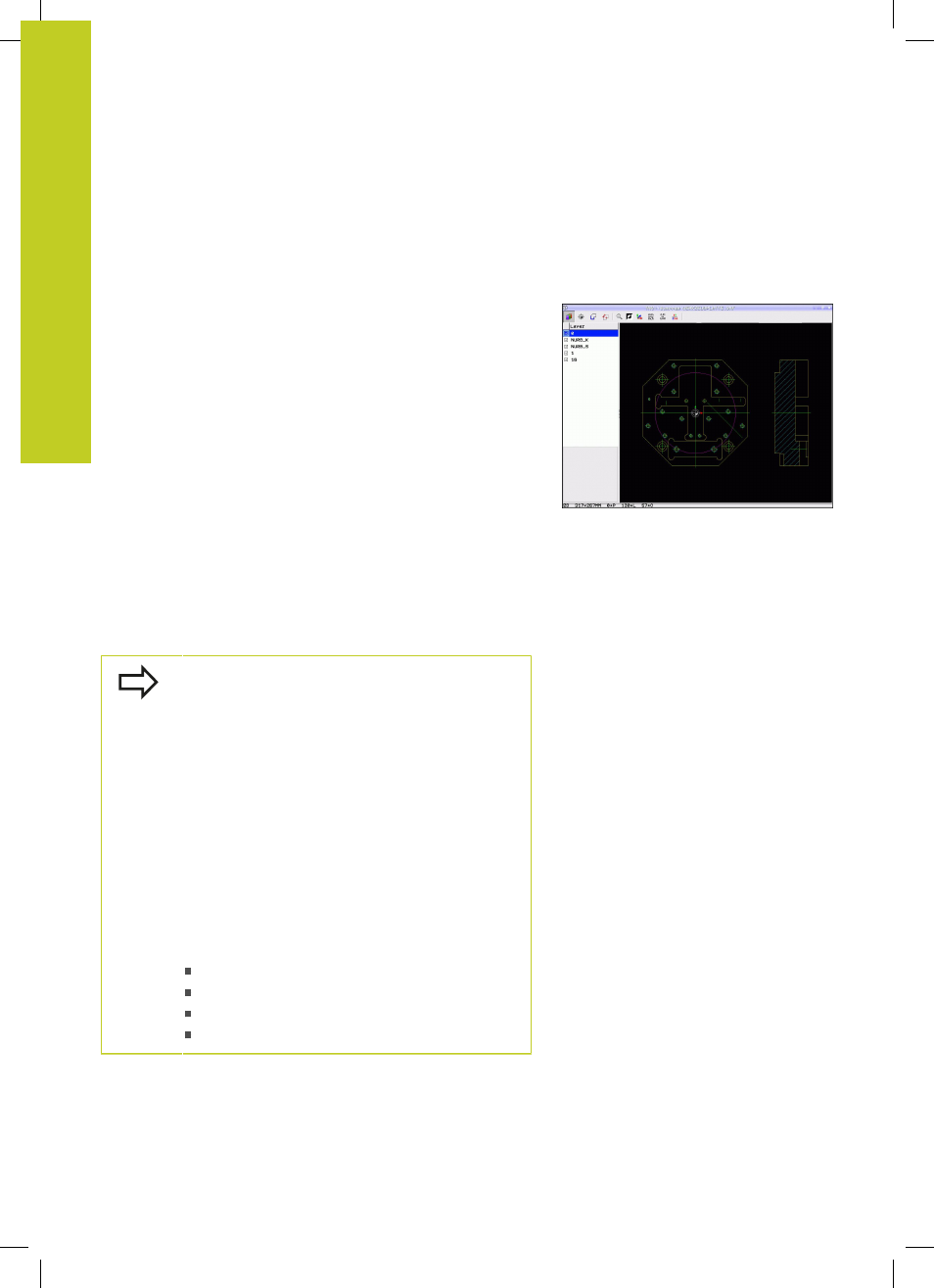

7.1 Procesar datos DXF (Opción de
software)
Aplicación
Desde un sistema de CAD se pueden enviar ficheros DXF
directamente al TNC, a fin de extraer contornos o posiciones de
mecanizado y luego memorizarlos como programas de diálogo
en lenguaje HEIDENHAIN o bien como ficheros de puntos. Los
programas en lenguaje conversacional de HEIDENHAIN obtenidos
en la selección de contorno también pueden ejecutarse con
controles numéricos antiguos TNC, ya que los programas de
contorno únicamente contienen frases
L y CC/C.
Cuando desee procesar ficheros DXF en el modo de
funcionamiento
Programar, entonces el TNC genera programas
de contorno con la extensión de fichero
.H y ficheros de puntos
con la extensión
.PNT. Cuando desee procesar ficheros DXF en
el modo de funcionamiento smarT.NC, entonces el TNC genera
programas de contorno con la extensión de fichero
.HC y ficheros
de puntos con la extensión
.HP. De todos modos, al almacenar
se puede seleccionar el tipo de fichero. Por otra parte, el contorno
seleccionado o las posiciones de mecanizado seleccionadas
también se pueden almacenar en la memoria intermedia del TNC,
a fin de posteriormente poderlas introducir directamente en un
programa NC.
El fichero DXF a utilizar debe guardarse en el disco
duro del TNC.
Antes de realizar la lectura, comprobar en el TNC que
el nombre del fichero DXF no contenga espacios en
blanco o bien caracteres especiales no permitidos.
ver "Nombres de ficheros", página 108.
El fichero DXF a abrir debe contener, como mínimo,
un layer (plano).
El TNC da soporte al formato R12 DXF más
expandido (corresponde a AC1009).
El TNC no da soporte al formato DXF binario. Al
generar el fichero DXF desde el programa CAD o
de signos, prestar atención a que se memorice el
fichero en formato ASCII.
Como contorno seleccionable se tienen los
siguientes elementos DXF:
LÍNEA (recta)
CÍRCULO (círculo completo)
ARCO (círculo parcial)
POLYLINE (Polilínea)
