Programación: Utilización de datos de los ficheros DXF o contornos en
lenguaje conversacional
7.1 Procesar datos DXF (Opción de software)
7
254
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

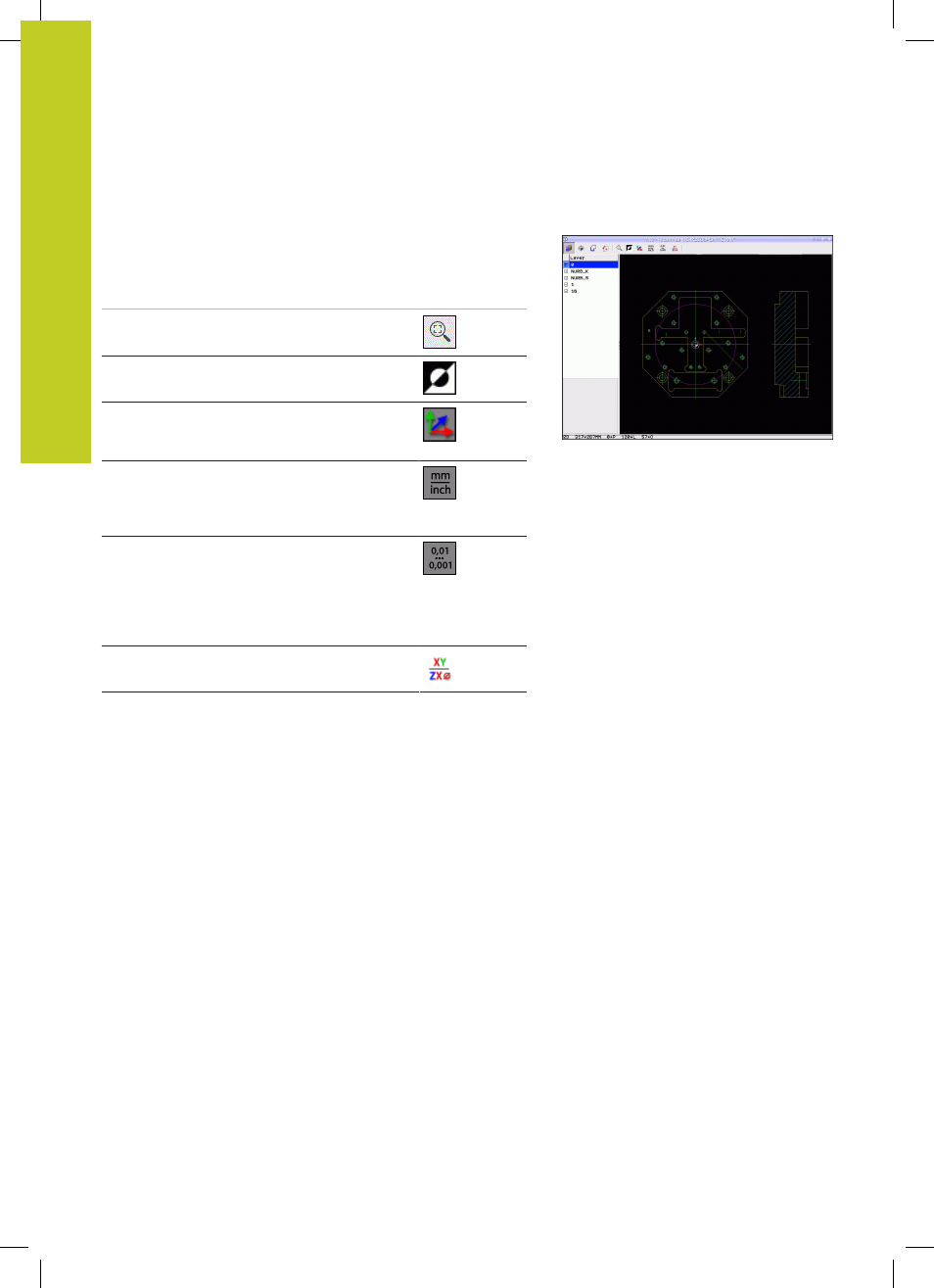

Ajustes básicos
Los ajustes básicos que figuran a continuación se seleccionan con
los iconos de la barra de la parte superior. El TNC muestra algunos
iconos únicamente en determinados modos.
Ajuste Icono
Ajustar el zoom a la vista más aumentada
Conmutar esquema de colores (cambiar color
de fondo)
Conmutar entre modos 2D y 3D. Si el modo
3D está activo, con el botón derecho del ratón
se puede girar e inclinar la vista
Ajustar la unidad métrica mm o pulgadas del
fichero DXF. El TNC también emite en esta
unidad de medición el programa de contorno o
las posiciones de mecanizado.
Ajustar la resolución: La resolución determina,
con cuántas posiciones decimales debe el
TNC generar el programa de contorno. Ajuste
básico: 4 posiciones de decimal (corresponde
a 0.1 µm de resolución con unidad de medida
MM activa)
Seleccionar el contorno para un torneado
