Test y ejecución del programa
17.1 Gráficos
17
578
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

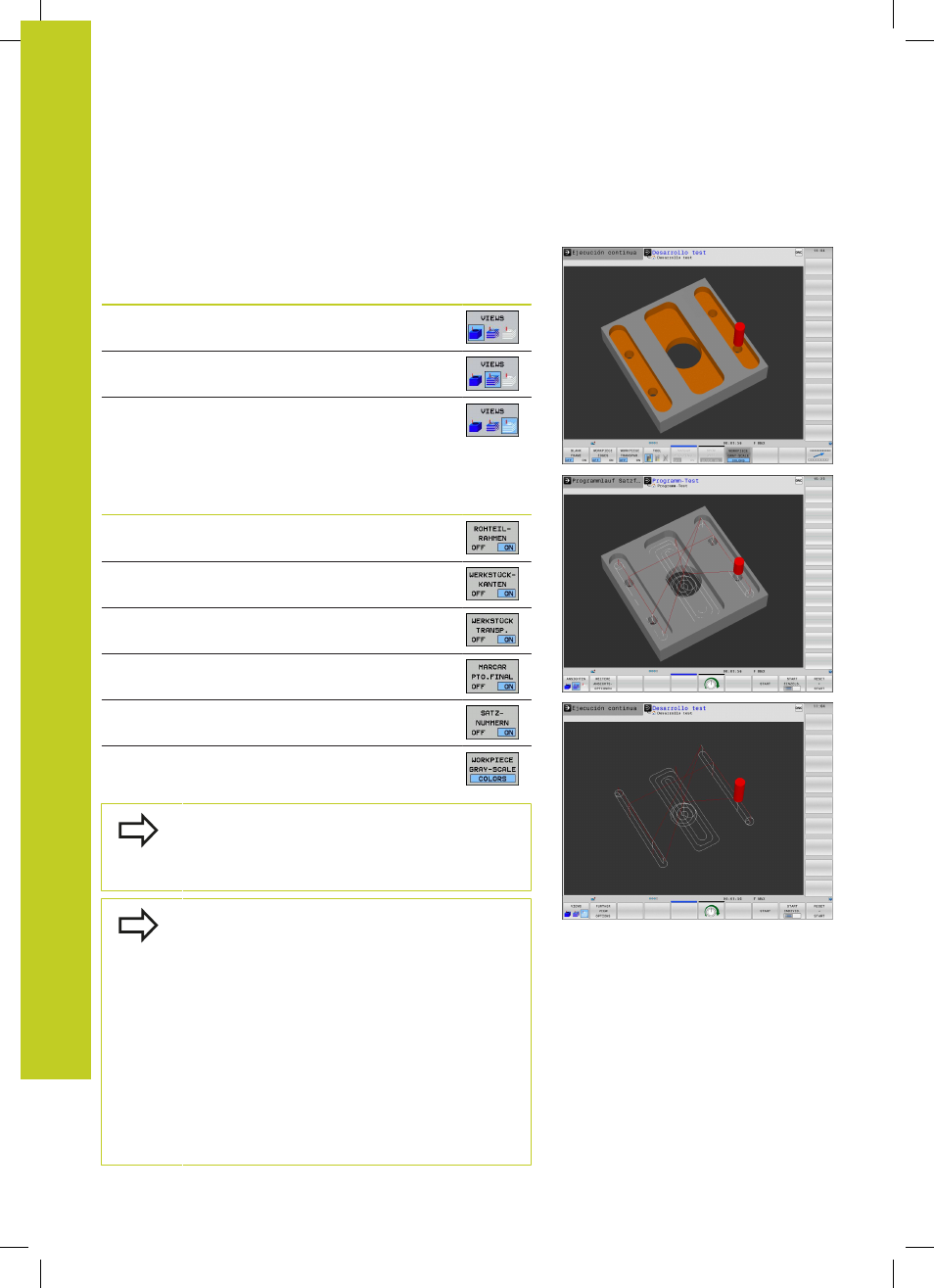

Representación 3D en el modo de funcionamiento Test de
programa
El modo de funcionamiento
Test de programa proporciona
adicionalmente las vistas siguientes:
Función Softkeys
Vista de volumen
Vista de volumen y recorridos de la herramienta
Recorridos de la herramienta
El modo de funcionamiento
Test de programa proporciona
adicionalmente las funciones siguientes:
Función Softkeys
Visualizar el marco de la pieza en bruto
Resaltar los cantos de la pieza de trabajo
Mostrar transparente la pieza de trabajo
Mostrar los puntos finales del recorrido de la
herramienta
Mostrar los números de frase del recorrido de la
herramienta
Colorear la pieza de trabajo
Tener en cuenta que al alcance de la funcionalidad
depende de la calidad ajustada del modelo. La
calidad del modelo se selecciona en la función MOD
Ajustes gráficos
Con visualización del recorrido de la herramienta, se
puede representar los recorridos programados por
el TNC en tres dimensiones. Para poder reconocer
rápidamente los detalles, dispone de una potente
función de zoom.
Antes del mecanizado, ya se pueden comprobar las
irregularidades, especialmente en los programas
generados de forma externa, mostrando el
recorrido de la herramienta, a fin de evitar marcas
de mecanizado no deseadas en la pieza. Dichas
marcas de mecanizado aparecen, p. ej., al emitir
erróneamente puntos del postprocesador.
El TNC representa en rojo los desplazamientos con
FMAX.
