Programar profundizaciones
Profundizaciones son cavidades en piezas redondas que
normalmente sirven para la fijación de anillos de retención y
retenes o con ranuras de lubricación. Las profundizaciones se
pueden programar en el perímetro o en los frontales de la pieza
torneada. Para elle, se dispone de dos elementos de contorno
separados:
GRV RADIAL: profundización en el perímetro de la pieza
torneada
GRV AXIAL: profundización en la cara frontal de la pieza
torneada

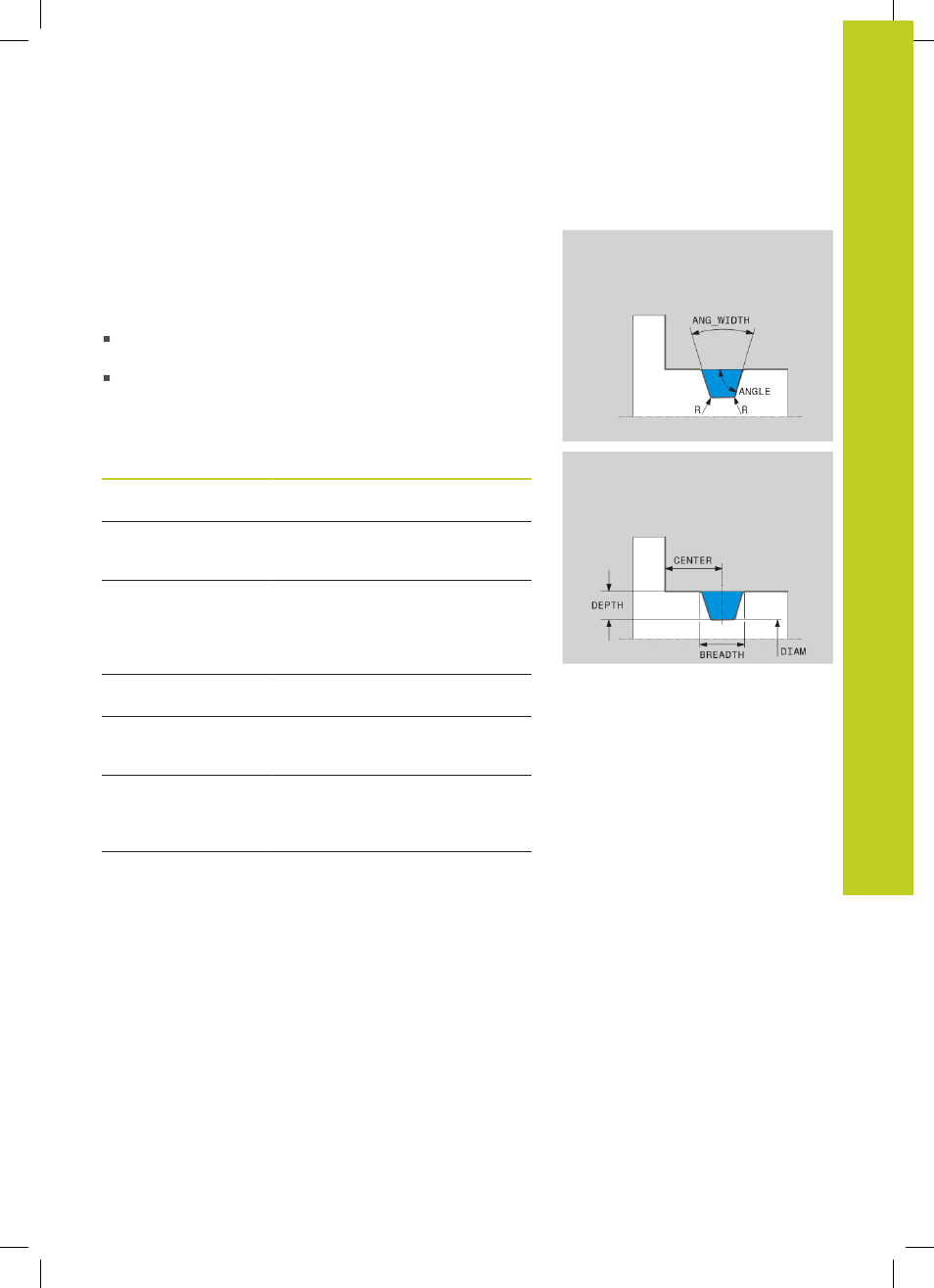

Elementos de introducción para profundizaciones
GRV
Elemento de
introducción
Empleo
Introducción
CENTER
Punto central de la
profundización
Obligatorio
R
Radio de esquina
de ambas esquinas
interiores
Opcional
DEPTH / DIAM
Profundidad de
profundización
(¡observar el signo!) /
Diámetro base de
profundización
Obligatorio
BREADTH
Anchura de
profundización
Obligatorio
ANGLE / ANG_WIDTH
Ángulo de flanco /
ángulo de abertura de
ambos flancos
Opcional
RND / CHF
Redondeo / fase
Esquina cerca del
punto inicial del
contorno
Opcional
FAR_RND / FAR_CHF
Redondeo / fase
Esquina lejos del punto
inicial del contorno
Opcional
