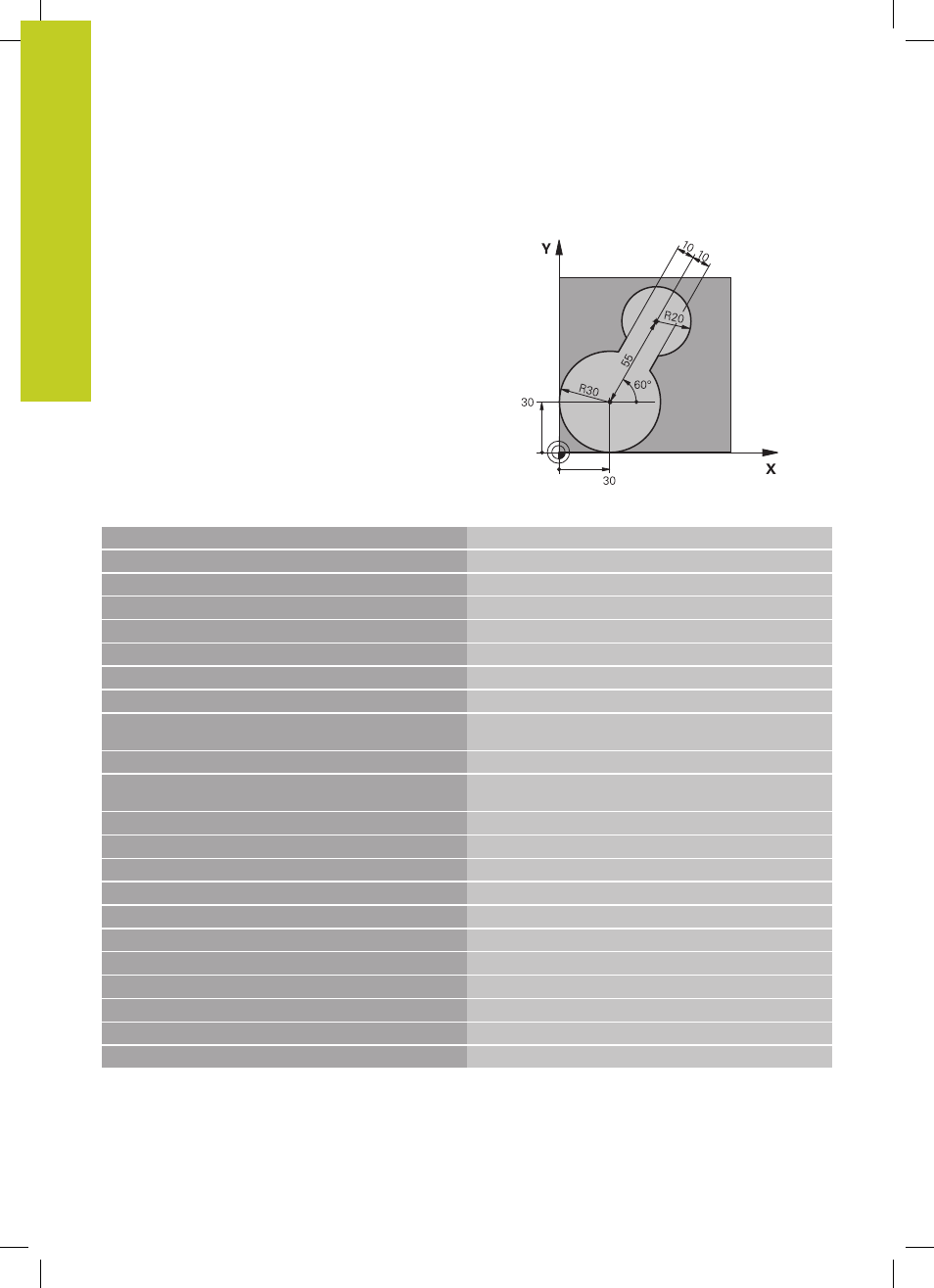

Ejemplo: Programación FK 2
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Llamada a una herramienta
4 L Z+250 R0 FMAX
Retirar la herramienta
5 L X+30 Y+30 R0 FMAX
Posicionamiento previo de la herramienta
6 L Z+5 R0 FMAX M3
Posicionamiento previo del eje de la herramienta
7 L Z-5 R0 F100
Desplazamiento a la profundidad de mecanizado
8 APPR LCT X+0 Y+30 R5 RR F350
Aproximación al contorno según un círculo con conexión
tangente
9 FPOL X+30 Y+30
Apartado FK:
10 FC DR- R30 CCX+30 CCY+30
Para cada trayectoria del contorno se programan los datos
conocidos
11 FL AN+60 PDX+30 PDY+30 D10
12 FSELECT 3
13 FC DR- R20 CCPR+55 CCPA+60
14 FSELECT 2
15 FL AN-120 PDX+30 PDY+30 D10
16 FSELECT 3
17 FC X+0 DR- R30 CCX+30 CCY+30
18 FSELECT 2
19 DEP LCT X+30 Y+30 R5
Salida del contorno según un círculo con conexión tangente
20 L Z+250 R0 FMAX M2
Retirar la herramienta, final del programa
21 END PGM FK2 MM
