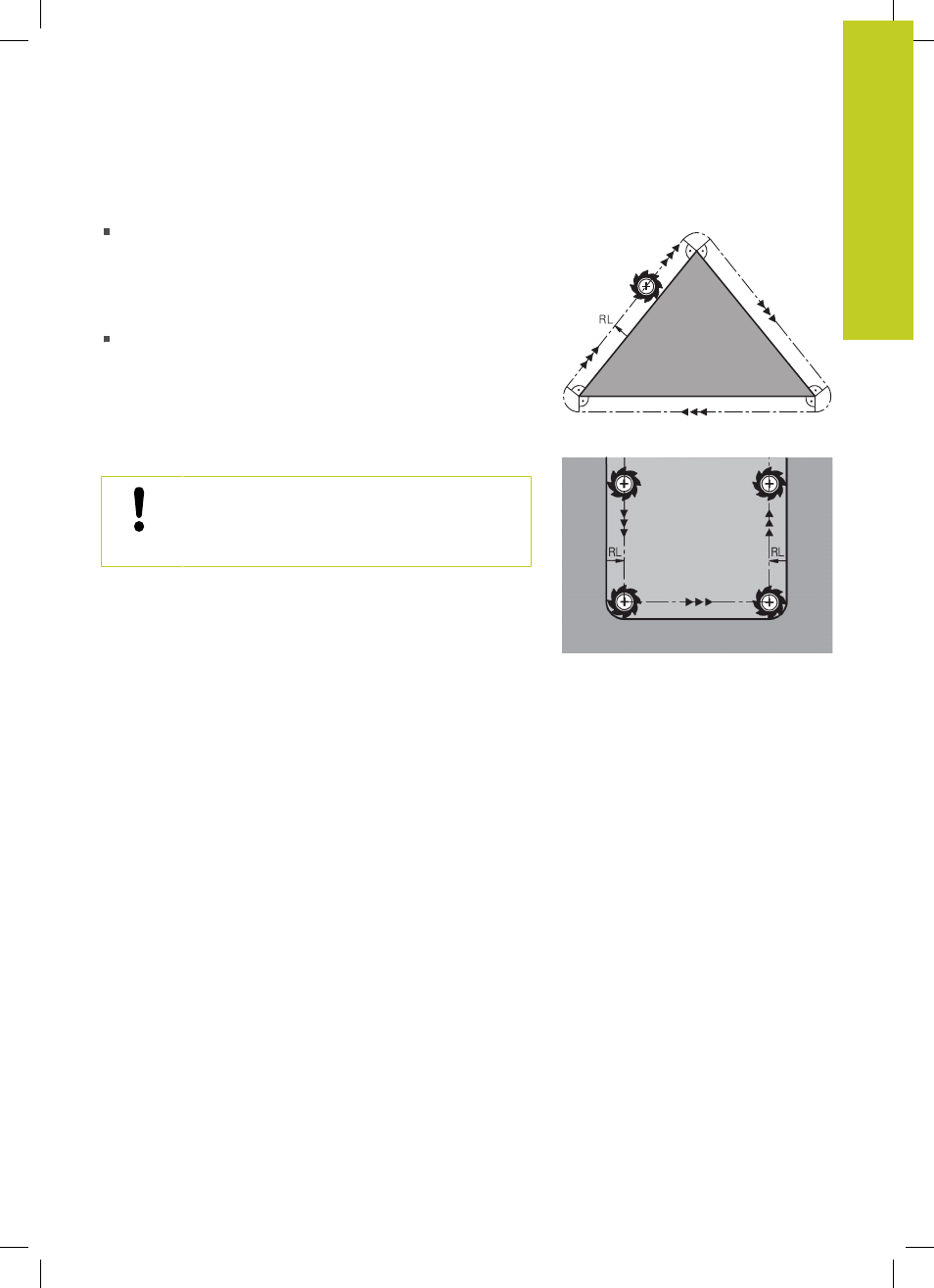

Corrección del radio: Mecanizado de esquinas
Esquinas exteriores:
Una vez programada la corrección del radio, el TNC lleva la
herramienta por las esquinas exteriores según un círculo de
paso. Si es preciso el TNC reduce el avance en las esquinas
exteriores, por ejemplo, cuando se efectúan grandes cambios
de dirección.
Esquinas interiores:
En las esquinas interiores el TNC calcula el punto de
intersección de las trayectorias realizadas según el punto central
de la hta. desplazándose con corrección. Desde dicho punto la
herramienta se desplaza a lo largo de la trayectoria del contorno.
De esta forma no se daña la pieza en las esquinas interiores. De
ahí que para un contorno determinado no se pueda seleccionar
cualquier radio de herramienta.
¡Atención: Peligro de colisión!
No situar el punto inicial o final en un mecanizado
interior sobre el punto de la esquina del contorno, ya
que de lo contrario se daña dicho contorno.
