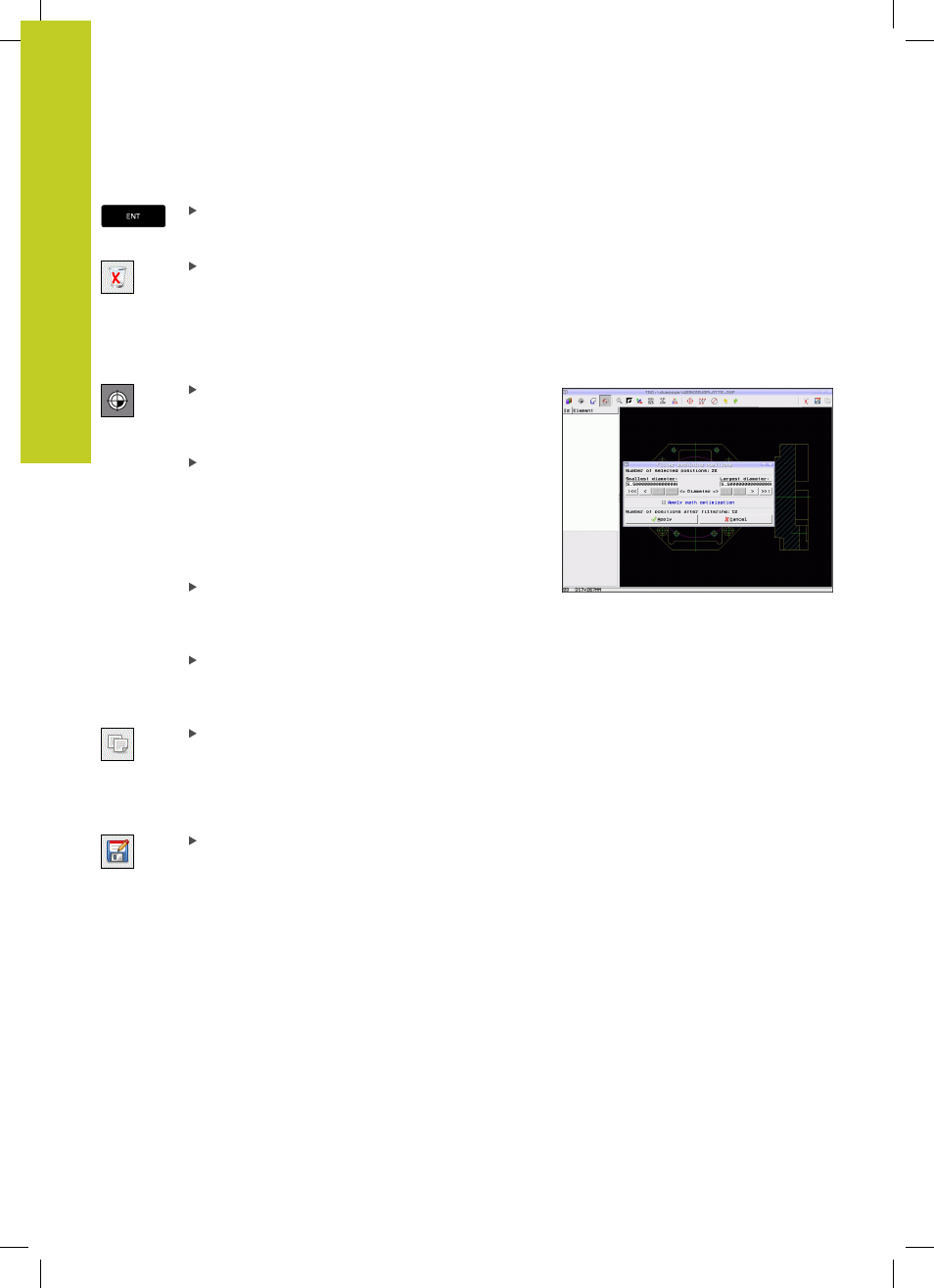

HEIDENHAIN TNC 640 (34059x-04) - Manual (Página 266)

Programación: Utilización de datos de los ficheros DXF o contornos en
lenguaje conversacional
7.1 Procesar datos DXF (Opción de software)
7
266
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF.
Si se desea seleccionar posiciones de mecanizado
adicionales, a fin de guardarlas en otro fichero:
pulsar el icono de eliminar los elementos
escogidos y seleccionar del mismo modo que se
ha descrito anteriormente
Selección rápida de posiciones de taladro en zona del ratón
Elegir el modo para la selección de la posición de
mecanizado: el TNC omite el layer visualizado en la
ventana de la izquierda y la ventana de la derecha
se vuelve activa para la selección de la posición
Pulsando la tecla Shift del teclado, con el botón
izquierdo del ratón crear una zona de arrastre,
en la que el TNC debe aceptar todos los puntos
centrales del círculo contenidos como posiciones
de taladro: el TNC visualiza una ventana en la cual
se pueden filtrar los taladros en función de su
tamaño
Efectuar los ajustes de filtrado ver "" y confirmar
con el botón
aplicar: el TNC acepta las
posiciones seleccionadas en la ventana izquierda
(visualización de un punto).
En caso necesario, se pueden volver a
deseleccionar los elementos ya seleccionados
creando un nuevo campo de arrastre del ratón
mientras pulsa a la vez la tecla
CTRL
Almacenar posiciones de mecanizado
seleccionadas en la memoria intermedia
del TNC, a fin de posteriormente poder
introducir el contorno en un programa de
diálogo conversacional (Klartext) como frase de
posicionamiento con llamada a ciclo.
Almacenar posiciones de mecanizado
seleccionadas en un fichero de puntos: el TNC
visualiza una ventana superpuesta, en la cual se
puede introducir el directorio destino y cualquier
nombre para el fichero. Ajuste básico: nombre
del fichero DXF. Si el nombre del fichero DXF
contiene diéresis o espacios en blanco, el TNC
sustituye dichos caracteres por un guión bajo.
Alternativamente, se puede seleccionar asimismo
el tipo de fichero: Tabla de puntos (
.PNT), Tabla
de generador de muestras (
.HP) o programa
de diálogo conversacional (Klartext) (
.H). En el
caso de que las posiciones de mecanizado se
almacenen en un programa de diálogo en lenguaje
conversacional, el TNC genera para cada posición
de mecanizado una frase lineal separada con
llamada a ciclo (
L X... Y... M99). Asimismo, dicho
programa se puede transmitir y procesar en
controles numéricos antiguos.
