Primeros pasos con el TNC 640
1.3 Programar la primera pieza
1
58
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
Elaboración de un programa de ciclos

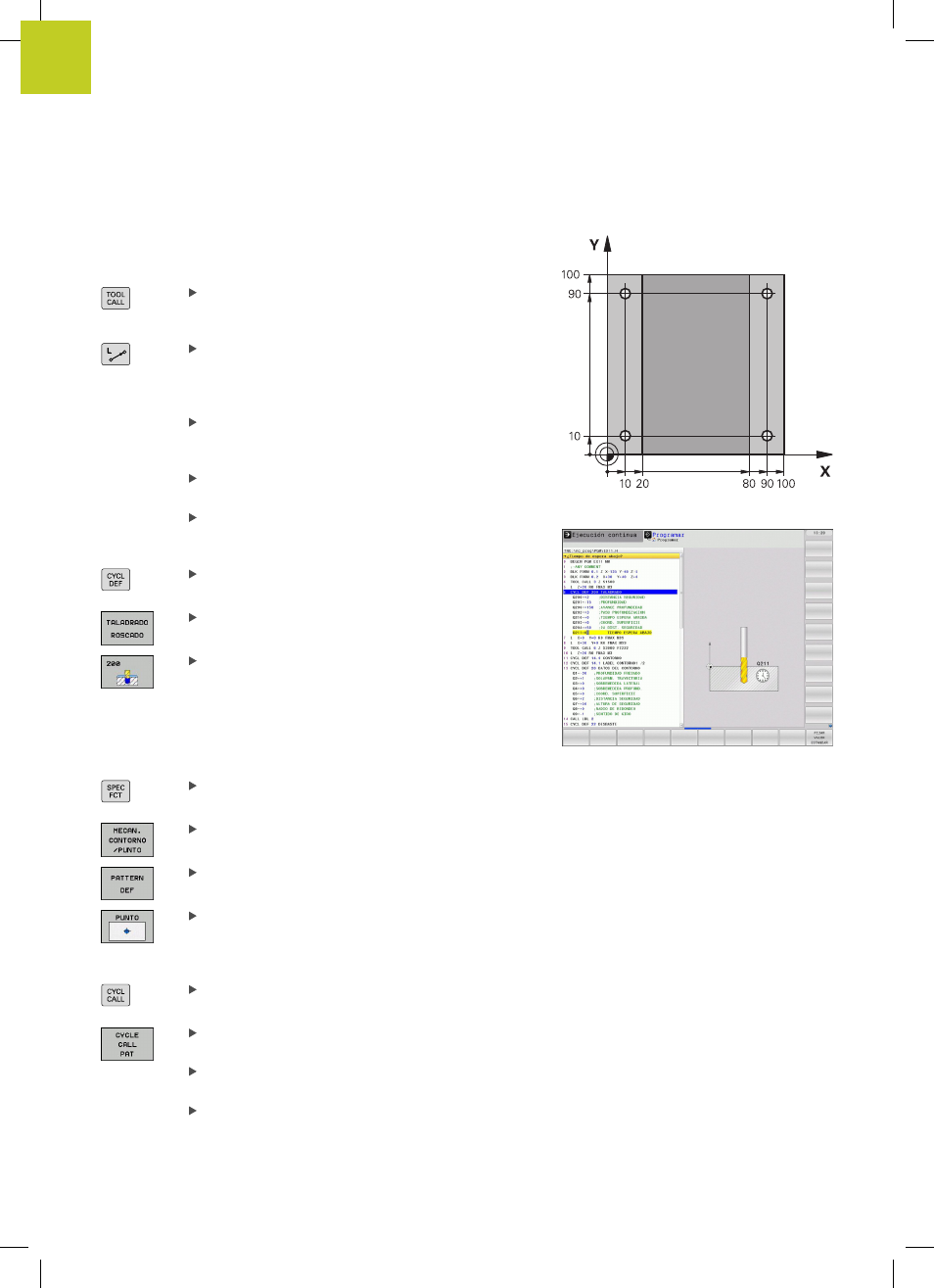

Los taladros mostrados en la imagen a la derecha (profundidad
20 mm) se deben realizar con un ciclo de taladro estándar. La
definición de la pieza en bruto ya está creada.
Retirar la herramienta: Introducir los datos de la
herramienta. Confirmar los datos cada vez con la
tecla
ent, no olvidar el eje de herramienta
Retirar la herramienta: Pulsar la tecla de eje
naranja
Z, para retirar en el eje de la herramienta,e
introducir el valor para la posición que se debe
buscar, p. ej. 250. Confirmar con la tecla
ENT
Corrección del radio: ¿RL/RR/ninguna corr.?
confirmar con la tecla ENT: No activar ninguna
corrección del radio
¿Avance F=?, confirmar con la tecla ENT:
Desplazar en marcha rápida (
FMAX)
¿Confirmar la función auxiliar M? con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
Llamar el menú Ciclos
Mostrar ciclos de taladro
Seleccionar el ciclo estándar de taladro 200: El
TNC inicia el diálogo para la definición del ciclo.
Introducir paso a paso los parámetros solicitados
por el TNC, confirmar la introducción cada vez
con la tecla
ENT. En la ventana a la derecha, el
TNC muestra un gráfico con el parámetro de ciclo
correspondiente.
Llamar menú para funciones especiales
Mostrar funciones para el mecanizado de puntos
Seleccionar definición de modelo
Seleccionar entrada de puntos: introducir las
coordenadas de los 4 puntos, confirmar cada vez
con la tecla
ENT. Después de la introducción del
cuarto punto, guardar la frase con la tecla
END
Mostrar el menú para la definición de la llama de
ciclo
Ejecutar el ciclo de taladro sobre el modelo
definido:
¿Avance F=?, confirmar con la tecla ENT:
Desplazar en marcha rápida (
FMAX)
¿Función auxiliar M? Conectar el cabezal y el
medio refrigerante, por ejemplo
M13, confirmar
con la tecla
END El TNC memoriza la frase de
desplazamiento introducida
