Indicación del estado 2.4
2
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
81

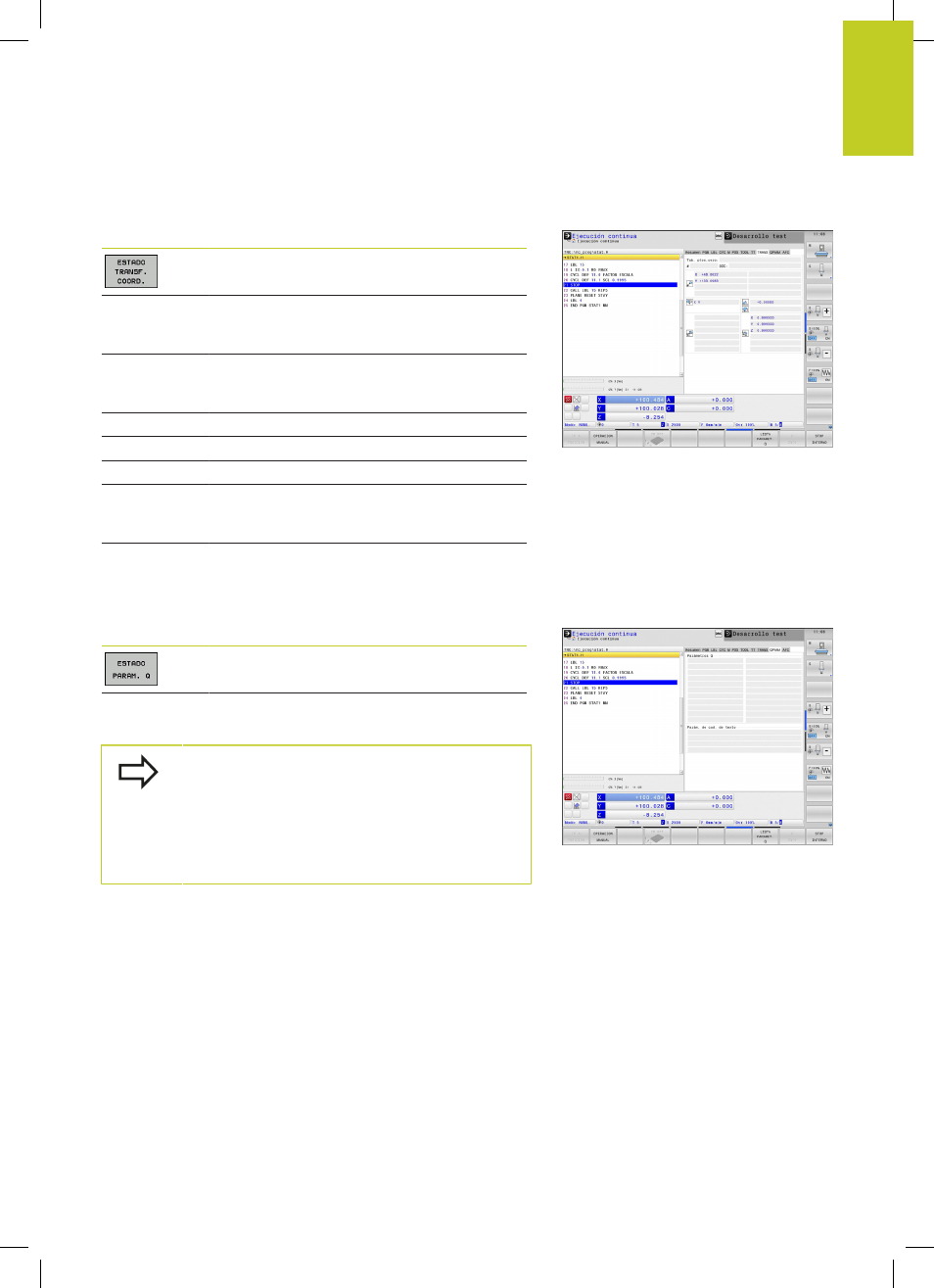

Cálculo de coordenadas (solapa TRANS)
Softkey Significado
Nombre de la tabla de puntos cero activa
Número del punto cero activo (
#), comentario
de la fila activa del número del punto cero
activo (
DOC) del ciclo 7
Desplazamiento del punto cero activado (ciclo
7); el TNC muestra un desplazamiento del
punto cero activado hasta en 8 ejes
Ejes reflejados (ciclo 8)
Giro básico activo
Angulo de giro activo (ciclo 10)
Factor/es de escala activado/s (ciclos 11 / 26);
el TNC muestra un factor de escala activado
hasta en 6 ejes
Punto central de la escala activada
Véase Modo de Empleo, ciclos para la traslación de coordenadas.
Mostrar parámetro Q (pestaña QPARA)
Softkey Significado
Visualización de los valores actuales de los
parámetros Q definidos
Visualización de las cadenas de caracteres de
los parámetros String definidos
Pulsar la Softkey LISTA DE PARAMETROS Q. El TNC
abre una ventana superpuesta en la que se puede
introducir el margen deseado para la visualización de
parámetros Q o parámetros de cadena de texto. Los
parámetros Q se introducen separados por comas (p.
ej., 1,2,3,4). Los campos de visualización se definen
con un guión (p. ej., 10-14)
