Funcionamiento manual y ajuste
15.7 Sistemas de sistemas de palpación 3D
15
542
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

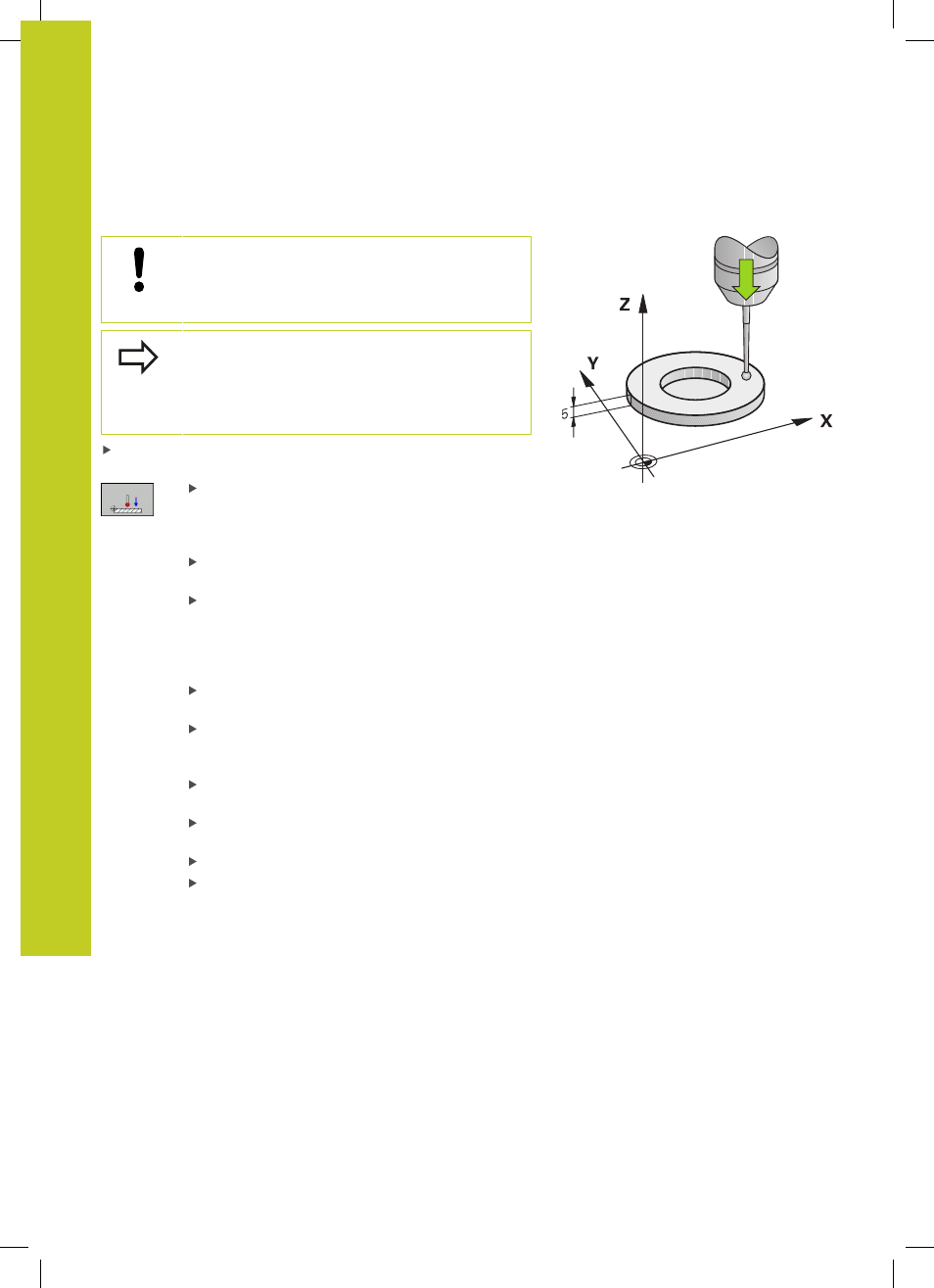

Calibración de la longitud activa
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
La longitud activa del palpador se refiere siempre
al punto de referencia de la herramienta. Por regla
general, el fabricante de la máquina sitúa el punto
de referencia de la herramienta sobre la base del
cabezal.
Fijar el punto de referencia en el eje del cabezal de modo que
para la mesa de la máquina sea válido: Z=0.
Seleccionar la función de calibración para la
longitud del palpador: Pulsar la Softkey
KAL. Pulsar
L. El TNC abre una ventana del menú con cuatro
casillas de introducción.
Referencia para longitud: Introducir la altura del
anillo de ajuste
Nueva cal. ángulo del cabezal: Ángulo del cabezal
con el que se realiza la calibración. Por defecto,
el TNC emplea el valor CAL_ANG de la tabla del
palpador. Si se cambia el valor, el TNC almacena el
valor al calibrar en la tabla del palpador.
Desplazar el palpador sobre la superficie del anillo
de ajuste
Si es preciso modificar la dirección de
desplazamiento: mediante Softkey o con los
pulsadores de manual
Efectuar la palpación de la superficie: Pulsar la
tecla START externa
Comprobar los resultados (dado el caso cambiar
valores)
Pulsar la Softkey
OK para incorporar los valores
Pulsar la Softkey FIN para finalizar la función de
calibración
