Programación: Mecanizado multieje
12.2 La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12
436
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

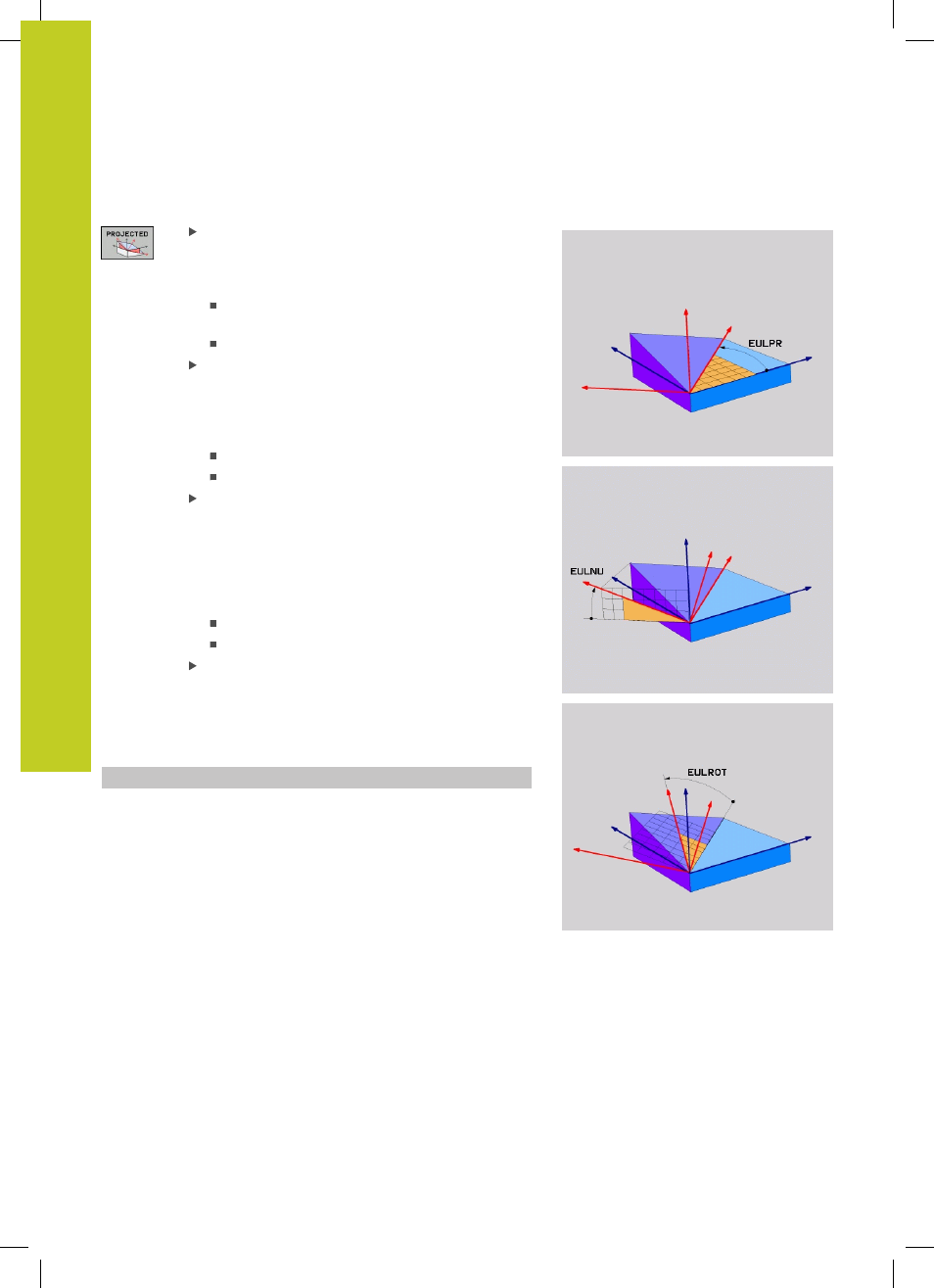

Parámetros de introducción
¿Ángulo de giro plano principal de
coordenadas?: ángulo de giro EULPR alrededor
del eje Z (véase la figura superior derecha) Deberá
tenerse en cuenta:
Rango de introducción es -180.0000° a
180.0000°
El eje 0° es el eje X
¿Ángulo de inclinación eje de la herramienta?:
Ángulo de inclinación
EULNUT del sistema de
coordenadas girado alrededor del eje X el ángulo
de precesión (ver figura del centro a la derecha).
Deberá tenerse en cuenta:
Rango de introducción es 0° a 180.0000°
Eje 0° es el eje Z
Ángulo ROT del plano inclinado?: Giro EULROT
del sistema de coordenadas inclinado alrededor
del eje Z inclinado (corresponde de forma análoga
a una rotación con el ciclo 10 GIRO). Con el
ángulo de rotación es posible determinar de
forma sencilla la dirección del eje X en el plano de
mecanizado inclinado. Deberá tenerse en cuenta:
Rango de introducción es 0° a 360.0000°
El eje 0° es el eje X
Continuar con las propiedades del
posicionamiento, ver "Determinar el
comportamiento de posicionamiento de la función
PLANE", página 444
Frase NC
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
