Programación: Mecanizado multieje
12.2 La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12
438
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014

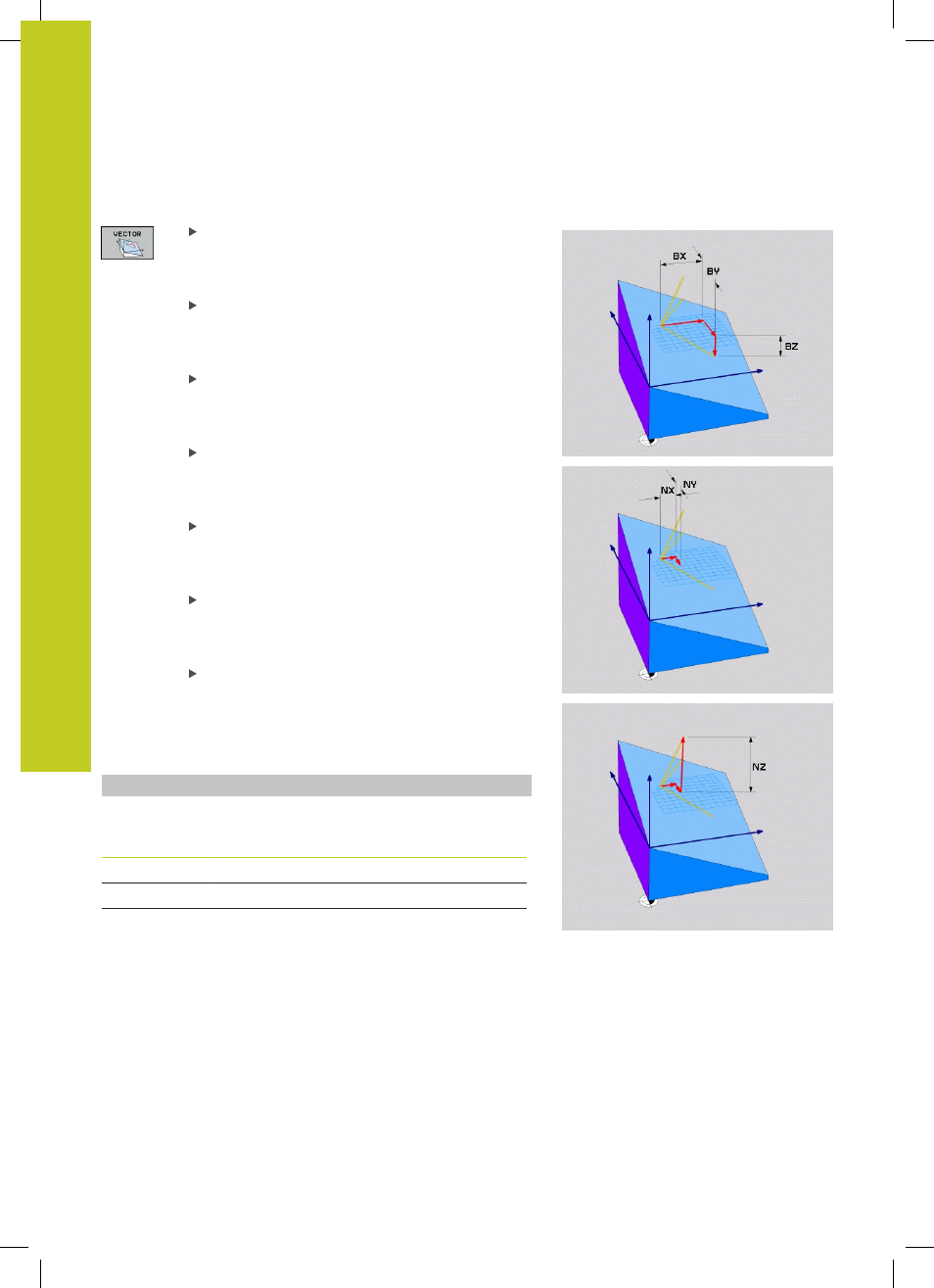

Parámetros de introducción
¿Componente X del vector base? componente
X
BX del vector base B (véase la figura superior
derecha). Campo de introducción: -9.9999999 bis
+9.9999999
¿Componente Y del vector base? componente
Y
BY del vector base B (véase la figura superior
derecha). Campo de introducción: -9.9999999 bis
+9.9999999
¿Componente Z del vector base? componente
Z
BZ del vector base B (véase la figura superior
derecha). Campo de introducción: -9.9999999 bis
+9.9999999
¿Componente X del vector normal?: componente
X
NX del vector normal N (véase la figura del
centro a la derecha). Campo de introducción:
-9.9999999 bis +9.9999999
¿Componente Y del vector normal?:
Componente Y
NY del vector normal N (véase
la figura del centro a la derecha). Campo de
introducción: -9.9999999 bis +9.9999999
¿Componente Z del vector normal?:
Componente Z
NZ del vector normal N (véase
la figura inferior a la derecha). Campo de
introducción: -9.9999999 bis +9.9999999
Continuar con las propiedades del
posicionamiento, ver "Determinar el
comportamiento de posicionamiento de la función
PLANE", página 444
Frase NC
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Abreviaturas utilizadas
Abreviatura Significado
VECTOR Inglés vector = vector
BX, BY, BZ Vector B ase: componente X , Y y Z
NX, NY, NZ
Vector N ormal: componente X , Y y Z
