Funciones MOD
18.5 Selección de la visualización de posiciones
18
610
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
18.5 Selección de la visualización de
posiciones
Aplicación
En el modo de funcionamiento
manual y en los modos de
funcionamiento Ejecución continua del programa y Ejecución del
programa frase a frase, se puede influir en la visualización de las
coordenadas:

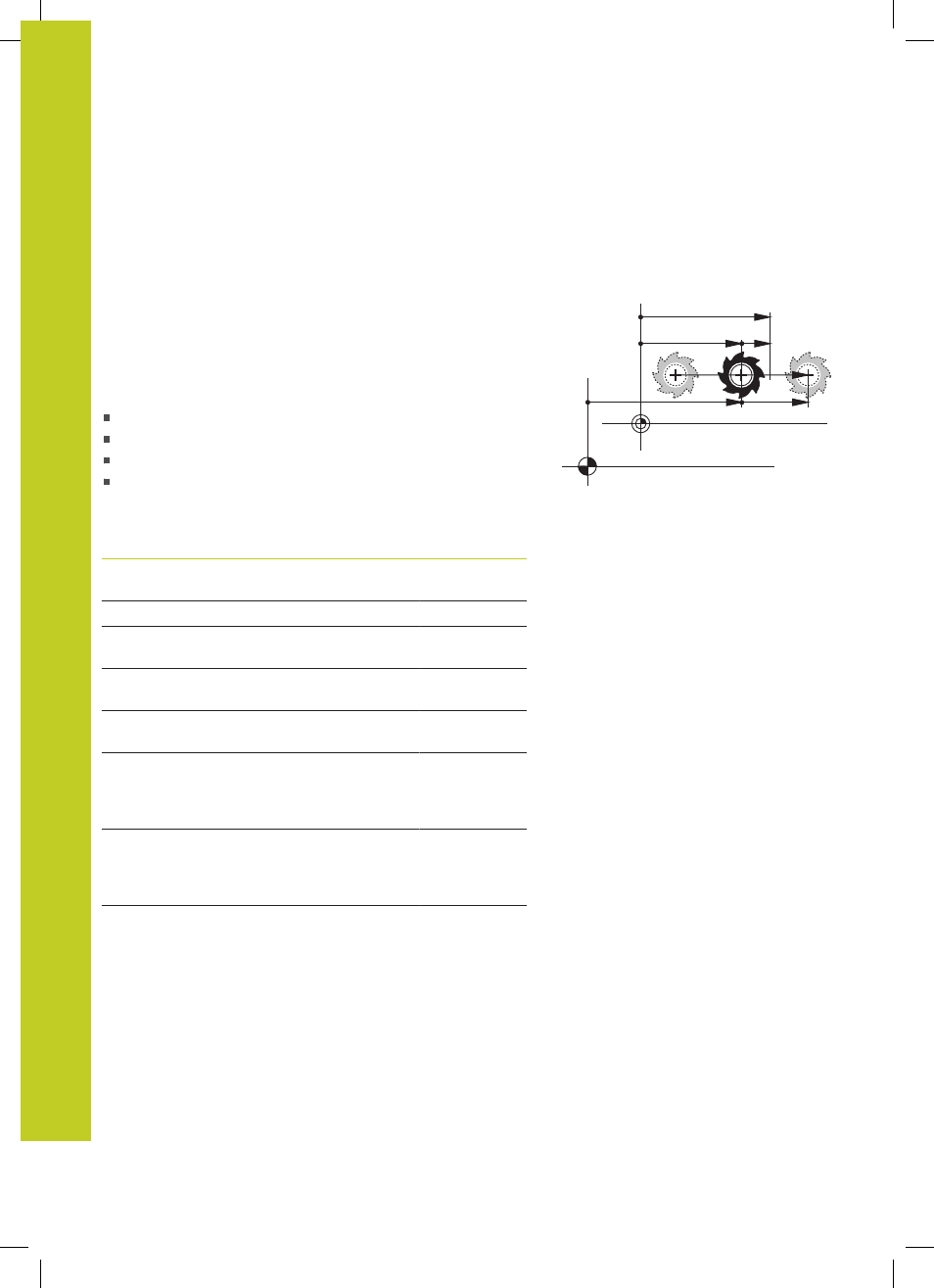

En la figura de la derecha se pueden observar diferentes posiciones
de la hta.
Posición inicial
Posición de destino de la herramienta
Punto cero (origen) de pieza
Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden
seleccionar las siguientes coordenadas:
Función Visualización
Posición nominal; valor actual indicado por el
TNC NOM
Posición real; posición actual de la hta. REAL
Posición de referencia; posición real referida al
punto cero de la máquina REFREA
Posición de referencia; posición nominal
referida al punto cero de la máquina REFNOMINAL
Error de arrastre; diferencia entre la posición
nominal y real E.ARR
Recorrido restante hasta la posición
programada en el sistema de introducción;
diferencia entre la posición real y la posición
objetivo ISTRW
Recorrido restante hasta la posición
programada respecto al punto cero de la
máquina; diferencia entre la posición de
referencia y la posición destino REFRW
Desplazamientos realizados con la función
sobreposicionamiento de volantes (M118) M118
Con la función MOD
Visualización 1 de posiciones se selecciona
la visualización de posiciones en la visualización de estados.
Con la función MOD
Visualización 2 de posiciones se selecciona
la visualización de posiciones en la visualización de estados
añadida.
