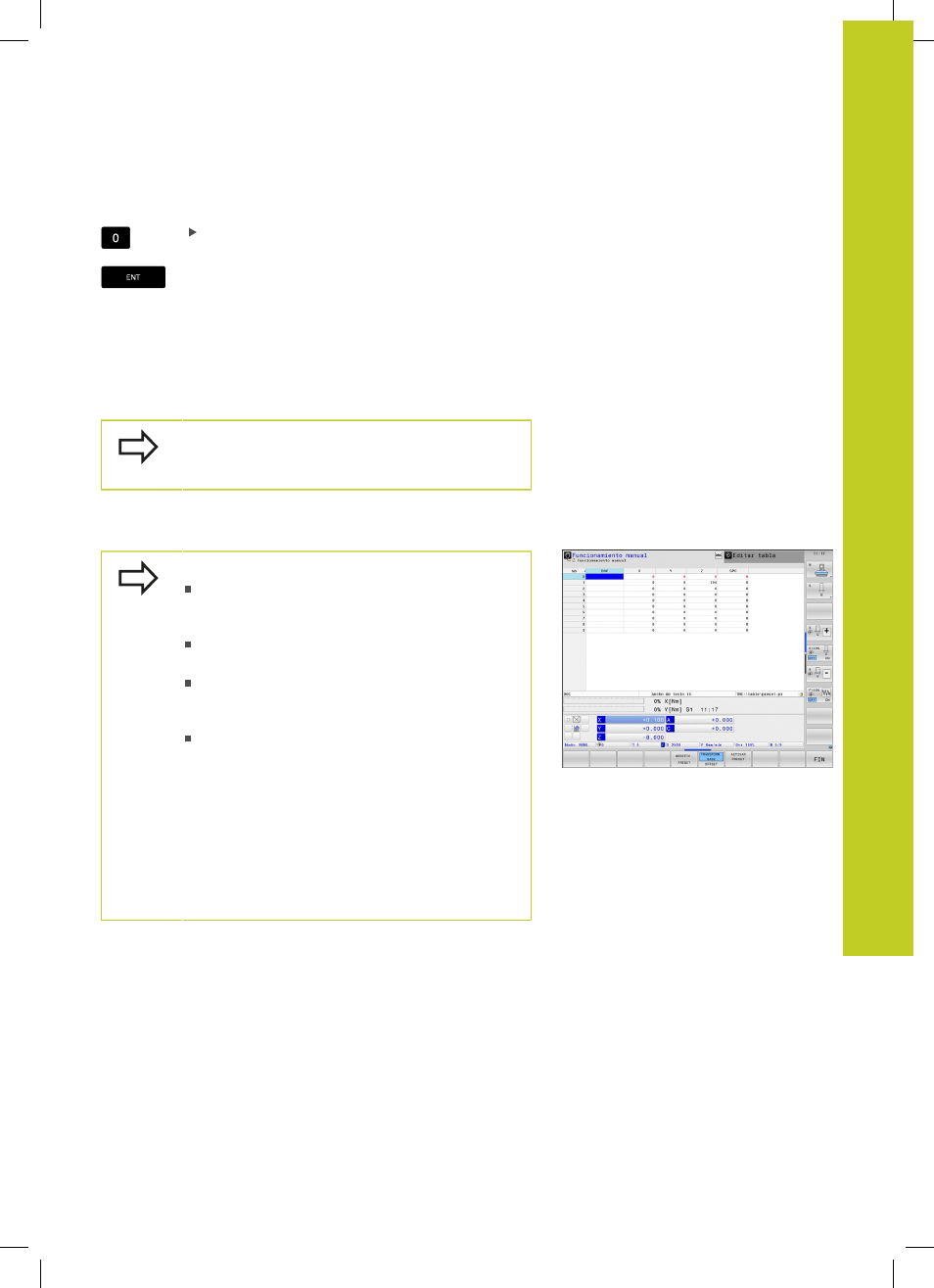

Fijar un punto de referencia sin palpador 3D 15.5
15
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
527
FIJAR PUNTO DE REFERENCIA Z=
Herramienta de 0, eje del cabezal: Fijar la
visualización sobre una posición conocida de la
pieza (p.ej., 0) o introducir el grosor d de la cala. En
el plano de mecanizado: Determinar el radio de la
herramienta
Los puntos de referencia para los ejes restantes se fijan de la
misma forma.
Si se utiliza una herramienta preajustada en el eje de aproximación,
se fija la visualización de dicho eje a la longitud L de la herramienta
o bien a la suma Z=L+d.
El punto de referencia que está encima de las teclas
de eje lo guarda el TNC automáticamente en la línea
0 de la tabla de presets.
Gestión del punto de referencia con la tabla de presets
Las tablas de presets deben ser siempre utilizadas, si
su máquina está equipada con ejes basculantes
(mesa o cabezal basculante) y si se quiere trabajar
con la función Inclinar plano de mecanizado
la máquina está equipada con un sistema de
cambio de cabezal
se ha trabajado hasta ahora con tablas de puntos
cero referidos a REF en los controles numéricos
TNC anteriores
Se quiere mecanizar varias piezas iguales que
estén alineadas con diferentes posiciones
Las tablas de presets pueden contener el número
de filas (puntos de referencia) que se desee. Para
optimizar el tamaño del fichero y la velocidad de
procesamiento deberían utilizarse solo el número de
líneas necesarias para la gestión de los puntos de
referencia.
Por motivos de seguridad solo pueden insertarse
nuevas líneas al final de la tabla de presets.
