Programación: Funciones auxiliares
10.4
Funciones auxiliares para el comportamiento de la trayectoria
10
366
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
10.4
Funciones auxiliares para el
comportamiento de la trayectoria

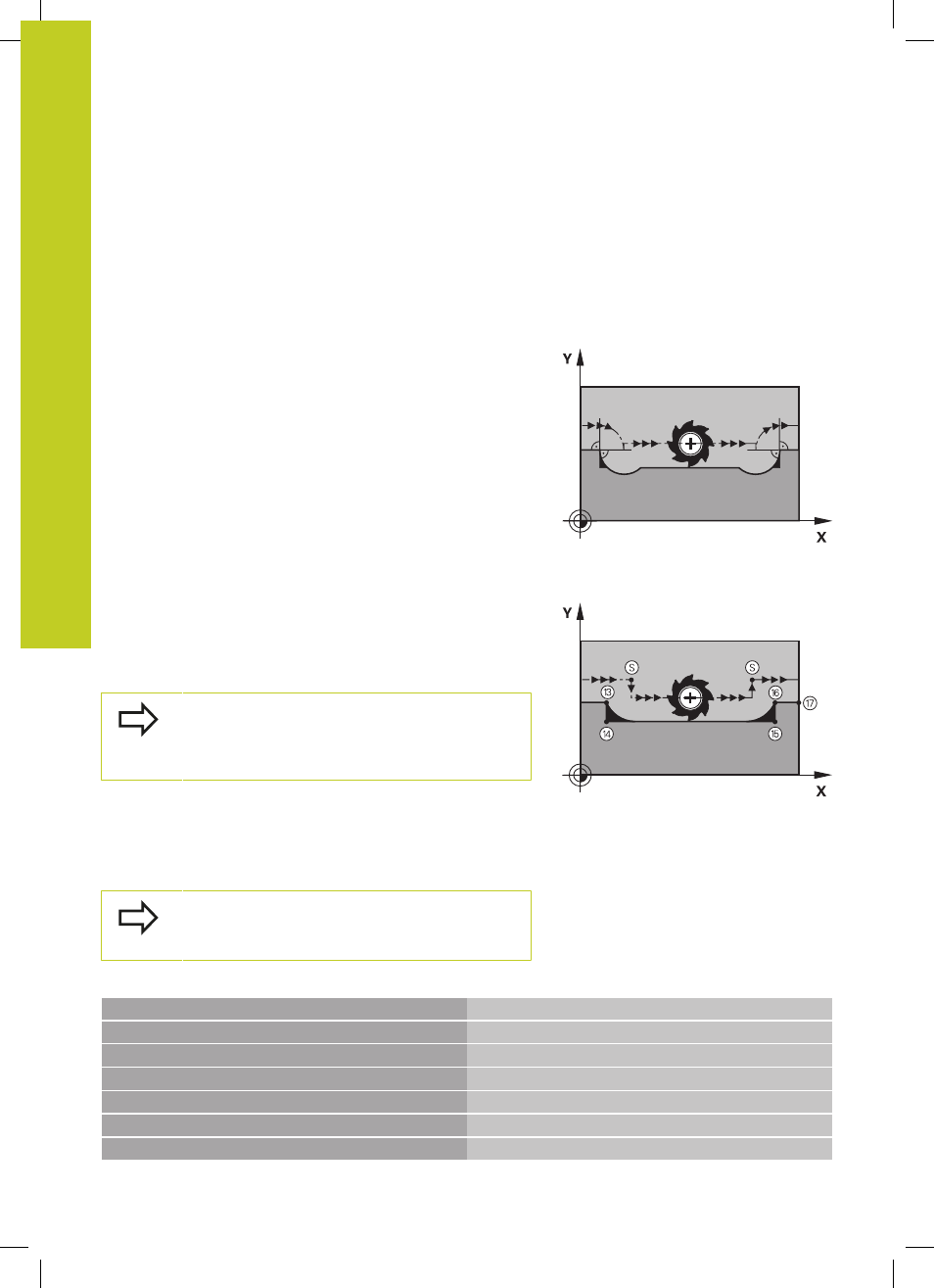

Mecanizado de pequeños escalones de un contorno:
M97
Comportamiento estándar
El TNC añade en las esquinas exteriores un círculo de transición.
En escalones pequeños del contorno, la herramienta dañaría el
contorno
El TNC interrumpe en dichas posiciones la ejecución del programa
y emite el aviso de error "Radio de herramienta muy grande".
Comportamiento con M97
El TNC calcula un punto de intersección en la trayectoria del
contorno, como en esquinas interiores, y desplaza la herramienta a
dicho punto.
M97 se programa en la frase en la cual está determinado el punto
exterior de la esquina.
En lugar de
M97 debería utilizarse la función M120
LA que es sustancialmente más potente, ver "Cálculo
previo del contorno con correc. radio (LOOK AHEAD):
M120 ", página 371!
Funcionamiento
M97 actúa sólo en la frase del programa en la que está
programada.
Con M97 la esquina del contorno no se mecaniza
completamente. Si es preciso habrá que mecanizarla
posteriormente con una herramienta más pequeña.
Ejemplo de frases NC
5 TOOL DEF L ... R+20
Radio de herramienta grande
...
13 L X... Y... R... F... M97
Llegada al punto 13 del contorno
14 L IY-0.5 ... R... F...
Mecanizado de pequeños escalones 13 y 14
15 L IX+100 ...
Llegada al punto 15 del contorno
16 L IY+0.5 ... R... F... M97
Mecanizado de pequeños escalones 15 y 16
17 L X... Y...
Llegada al punto 17 del contorno
