SL
Kratka navodila za montažo (Slovensko)
Montaža Kratka navodila za KACO blueplanet 3.0-4.6 TL1 Stran 97
Elektrikarji
Legenda za Obr. 8 do Obr. 10
1 Privitje kablov 2 Tesnilo 4 Kontaktni vtič
2 Tesnilo 3 Ohišje 5 Dolžine kablov
NAVODILO
› V primeru, da vaš omrežni operater ali dobavitelj energije zahteva trifazni nadzor omrežja, potrebu-
jete trifazni omrežni priključek (s petimi poli). Poleg tega morate aktivirati trifazni nadzor v meniju
„Parametri“. Pred začetkom namestitve povprašajte svojega omrežnega operaterja ali dobavitelja
energije o zahtevah glede omrežnega priključka.
Konfiguriranje vtičnega spojnika AC
ඣ Območje priključka je odprto.
1.
Privitje kabla potisnite prek kabla.
2. Tesnilo izberite glede na uporabljen premer kabla (8 ... 12 mm / 12 ... 16 mm / 16 ... 21 mm).
3. Ohišje s tesnilom potisnite prek kabla.
4. S kabla odstranite 50 mm plašča.
5. Žile N, L1 pri enofaznem priključku ali N, L1, L2, L3 pri trifaznem priključku skrajšajte za 8 mm.
6. Žile (N, L1, PE pri enofaznem priključku ali N, L1, L2, L3 pri trifaznem priključku) ogolite za 12 mm.
7. Gibljive žile morate opremiti z žilnimi tulci v skladu z DIN 46228.
8. Žile vtaknite v kontakte v skladu z označitvijo na nosilcu kontaktov.
9. Vijake za nosilcu kontaktov zategnite z 1 Nm.
10. Nosilec kontaktov potisnite v ohišje, dokler ne zaslišite glasnega "klik".
11. Ohišje pridržite z vijačnim ključen (št. 30).
Privitje kablov zategnite z navorom 6,5 Nm.
» Opravite električni priklop.
11.6 (7.2) Izvedba električne priključitve
Prek vtičnega spojnika priklopite na spodnji strani naprave generator PV in omrežje.
DC
1 2 3

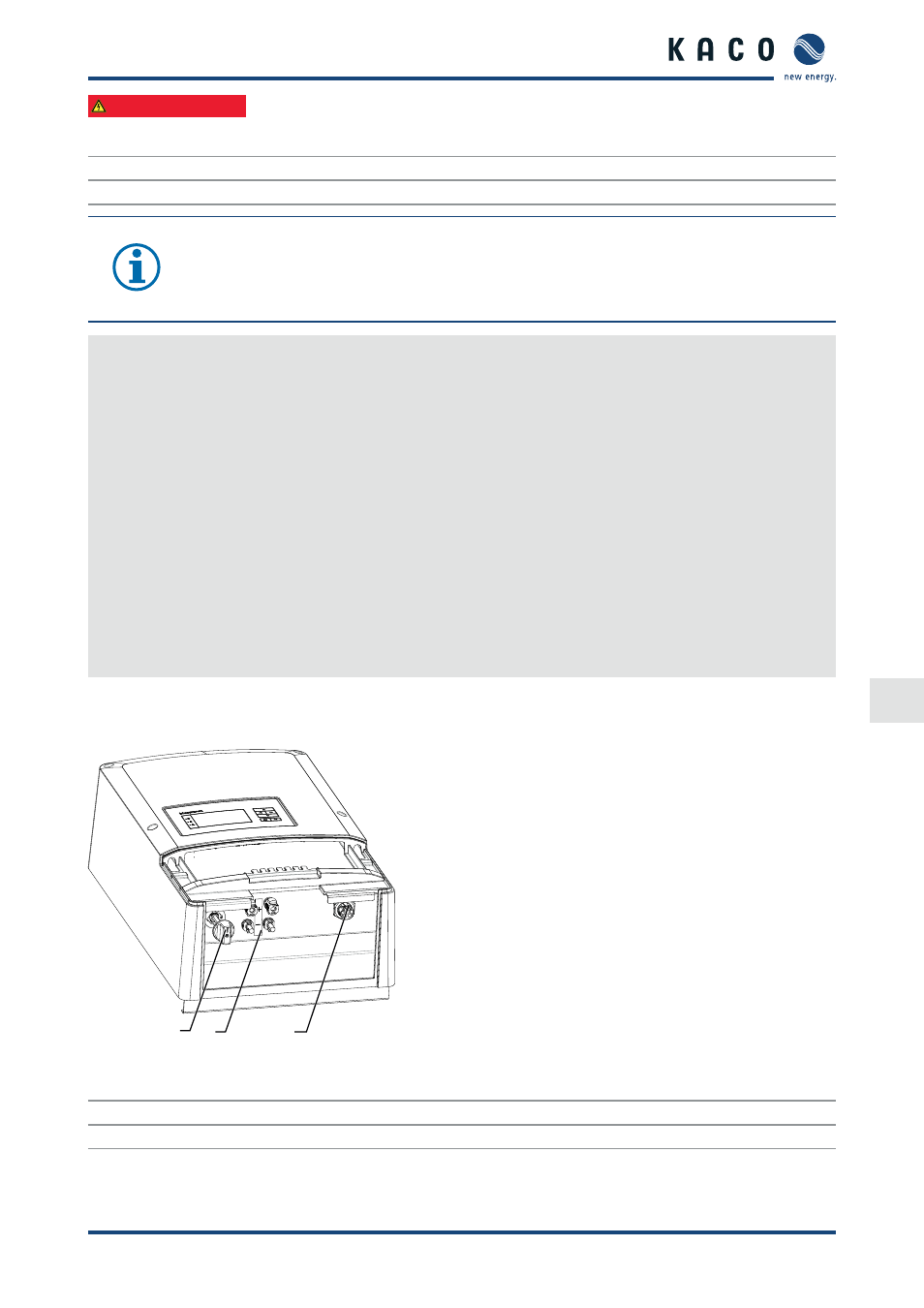

Obr. 14: Priključno območje: Električna priključitev
Legenda
1 DC-ločilno stikalo 3 Vtični spojnik naprave
2 Vtični spojnik DC za PV-generator 5
