Korte montagehandleiding (Nederlands)
Korte montagehandleiding KACO blueplanet 3.0-4.6 TL1 Bladzijde 45
Elektricien
Op aardsluiting controleren
1. Bepaal de gelijkspanning en weerstand aan de PV-generator voor:
–
aarde (PE) en pluskabel
–
aarde (PE) en minkabel
Als stabiele spanningswaarden worden gemeten, is een aardsluiting in de DC-generator resp. in de bekabeling
aanwezig. De verhouding van de gemeten spanningswaarden ten opzichte van elkaar duidt op de locatie van
deze fout.
Neemt u tevens in acht dat de PV-generator in een isolatieweerstand van in totaal 2,0 Mohm heeft, omdat de
omvormer bij een te lage isolatieweerstand anders niet voedt.
2. Mogelijke fouten vóór het aansluiten van de DC-generator herstellen.
OPMERKING
Aangesloten PV-panelen moeten conform IEC 61730 Class A geschikt zijn voor de hiervoor bedoelde
DC-systeemspanning, tenminste echter voor de waarde van de AC-netspanning.
1 2
A B

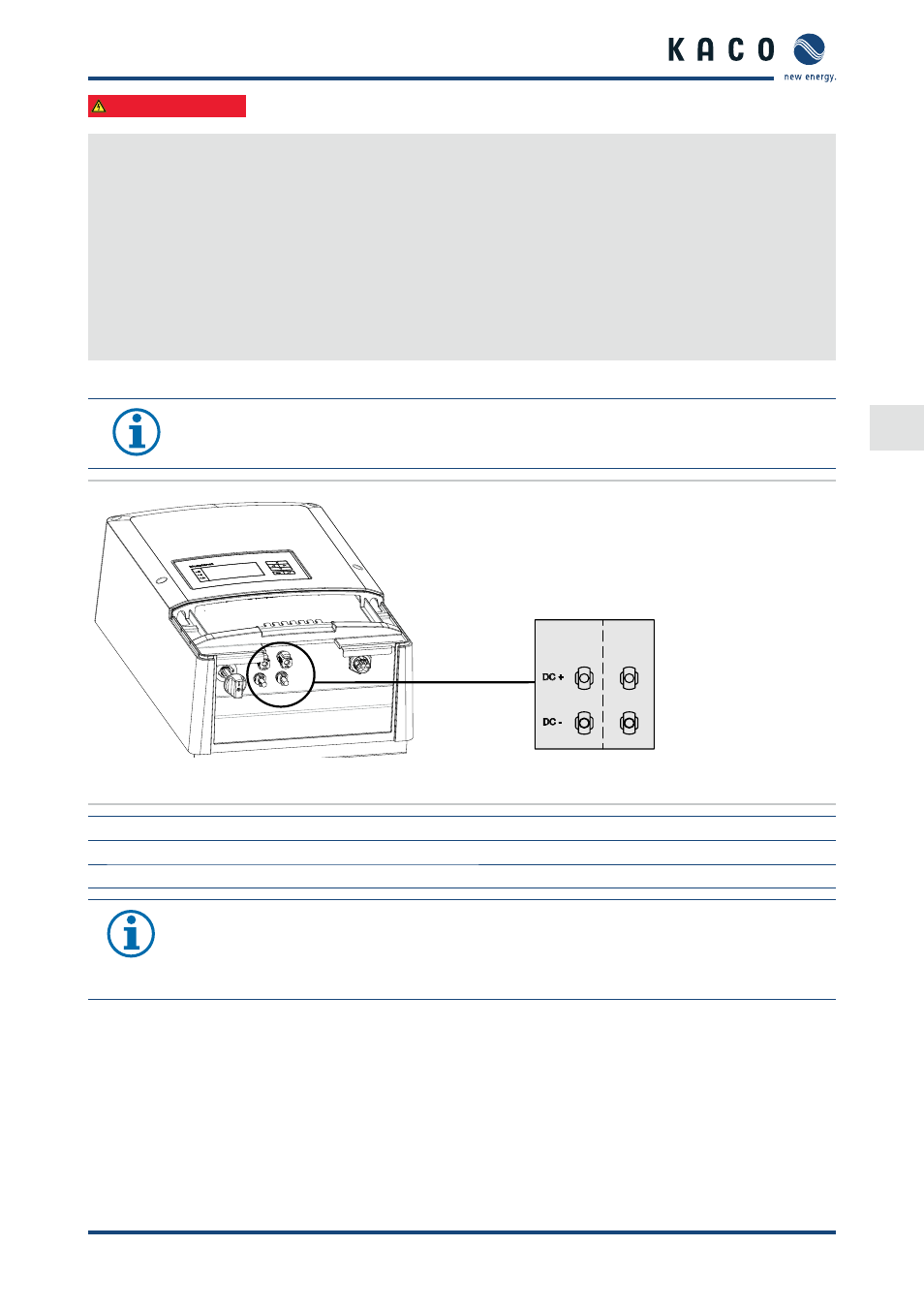

Afbeelding 16: Aansluitingen voor DC-plus en DC-minus
Legenda
A MPP-tracker A B MPP-tracker B
1 DC-plus/DC-minaansluitingen 2 DC-plus/DC-minaansluitingen
OPMERKING
Het totale vermogen van het apparaat is nog steeds begrensd. Wordt een ingang met meer dan P(D-
Cmax)/2 geschakeld, dan reduceert zich het maximale ingangsvermogen van de 2e ingang dienover-
eenkomstig. Let erop dat het maximale ingangsvermogen niet wordt overschreden.
