Zkrácený návod k obsluze (Česky)
Stručný návod k montáži zařízení KACO blueplanet 3.0-4.6 TL1 Strana 73
Odborník v oboru elektrotechniky
8.6.2.1 (7.3.3) Zapojení
NEBEZPEČÍ
Ohrožení života v důsledku přeskoku proudu (el. oblouk)!
Chybné osazení sledovačů MPP tracker způsobí silné poškození střídače
Těžké poranění nebo smrt v důsledku doteku přípojek pod proudem.
› Zajistěte možnost odpojení všech pólů každého jednotlivého sledovače MPP tracker.
›
Dodržujte doporučené standardní zapojení.
1
Tracker A
2
U
MPP
n
1
n
2
=
B
1
Tracker A
2
U
MPP
n
1
B

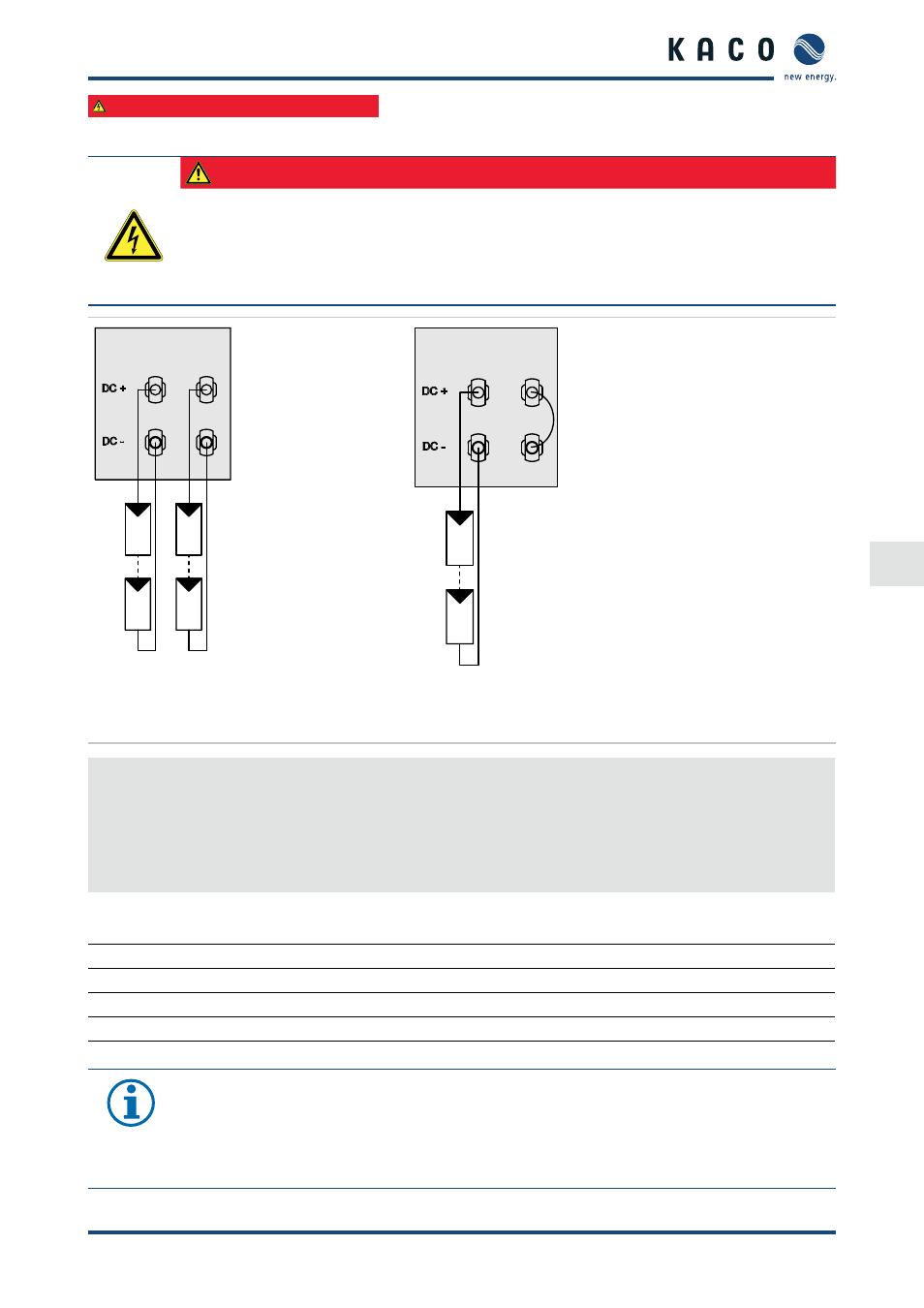

Obr. 17: Doporučené standardní zapojení Obr. 18: Zapojení s nepoužitými sledovači MPP tracker B
Připojení FV generátoru
1. Odstraňte záslepky z připojovacích konektorů DC.
2. Připojte generátor FV na DC konektor na spodní straně skříně.
3. Uzavřete nepoužité propojovací konektory
záslepkami.
» Střídač je propojený s FV generátorem.
8.7 Telefonní číslo servisu
Řešení technických problémů Technické poradenství
Střídač +49 (0) 7132/3818-660 +49 (0) 7132/3818-660
Registrace dat a příslušenství +49 (0) 7132/3818-690 +49 (0) 7132/3818-690
Customer Helpdesk Pondělí až pátek 8:00 až 17:00 hodin
UPOZORNĚNÍ
Další informace k technickým údajům, připojení rozhraní, obsluze, údržbě a odstraňování poruch
naleznete v anglickém návodu k obsluze.
Úplný návod ve svém jazyce naleznete na naší internetové stránce http://kaco-newenergy.com.
(mapa světa v rubrice „Download“)
