IT
Guida rapida di montaggio (in italiano)
Guida rapida di montaggio KACO blueplanet 3.0-4.6 TL1 Pagina 15
Elettricista specializzato
2.5 (7.1) Apertura del vano collegamenti
1 2
3

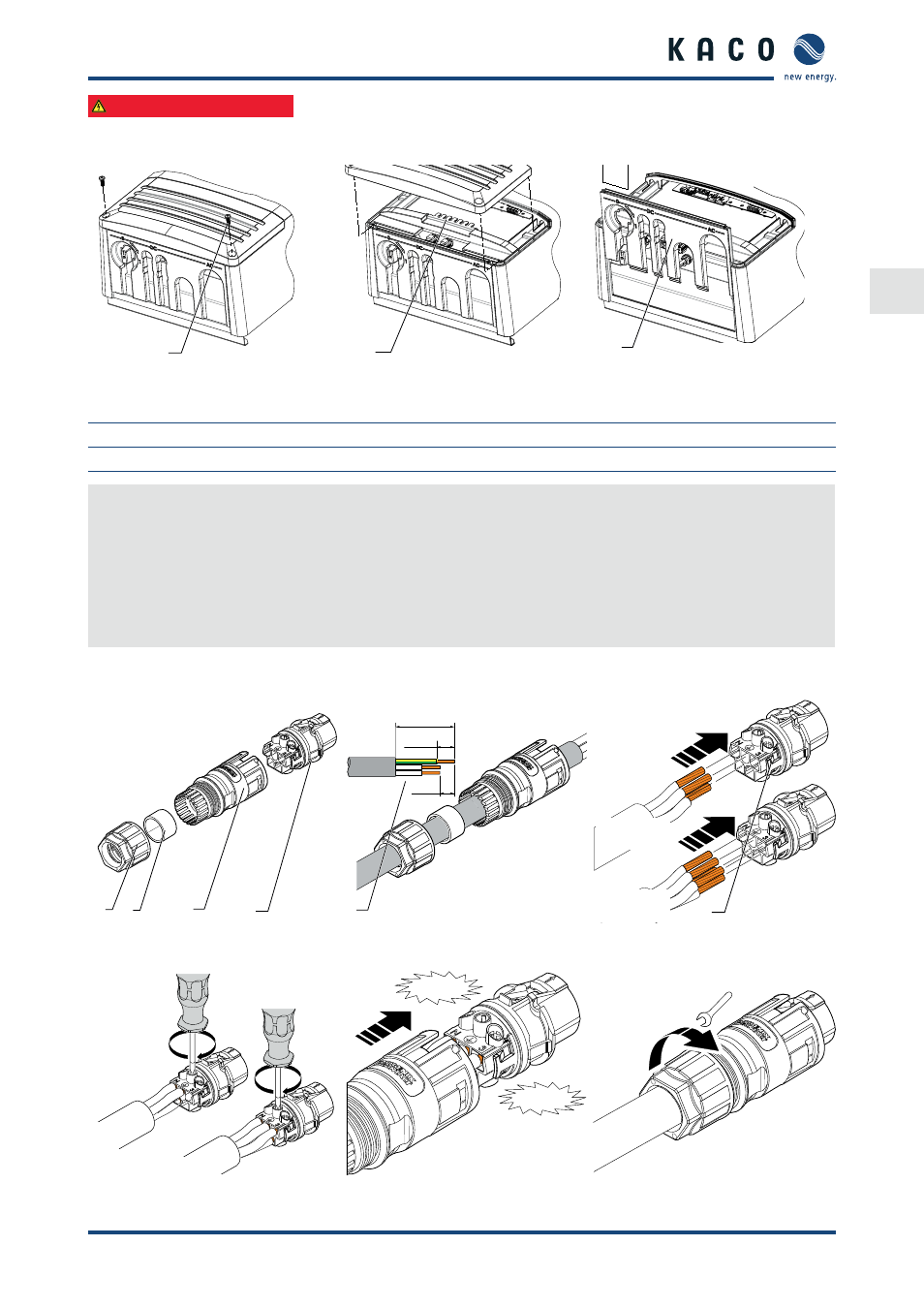

Immagine 5: Smontare il coperchio Immagine 6: Rimuovere il coperchio Immagine 7: Rimuovere il pezzo scor-
revole
Legenda
1 Viti per il fissaggio (2x) 2 Coperchio del vano collegamenti 3 Pezzo scorrevole
Apertura del vano collegamenti
ඣ Il montaggio a parete è stato terminato.
1.
Portare il sezionatore CC su "OFF".
2. Svitare le viti di fissaggio del coperchio del vano collegamenti.
3. Estrarre il coperchio.
4. Estrarre il pezzo scorrevole verso l'alto.
» Configurare il connettore CA per il collegamento
1.5.1 (7.1.1) Configurazione del connettore CA
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5 4
trifase
oppure
monofase
oppure
Immagine 8: Connettore CA Immagine 9: Spelare il cavo Immagine 10: Collegare i conduttori
1 Nm
1 Nm
trifase
oppure
monofase
oppure
CLICK !
CLICK !
30
6,5 Nm
Immagine 11: Serrare le viti Immagine 12: Spingere i morsetti
nell'involucro Immagine 13: Serrare il raccordo a vite
del cavo.
