Kratka navodila za montažo (Slovensko)
Montaža Kratka navodila za KACO blueplanet 3.0-4.6 TL1 Stran 95
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

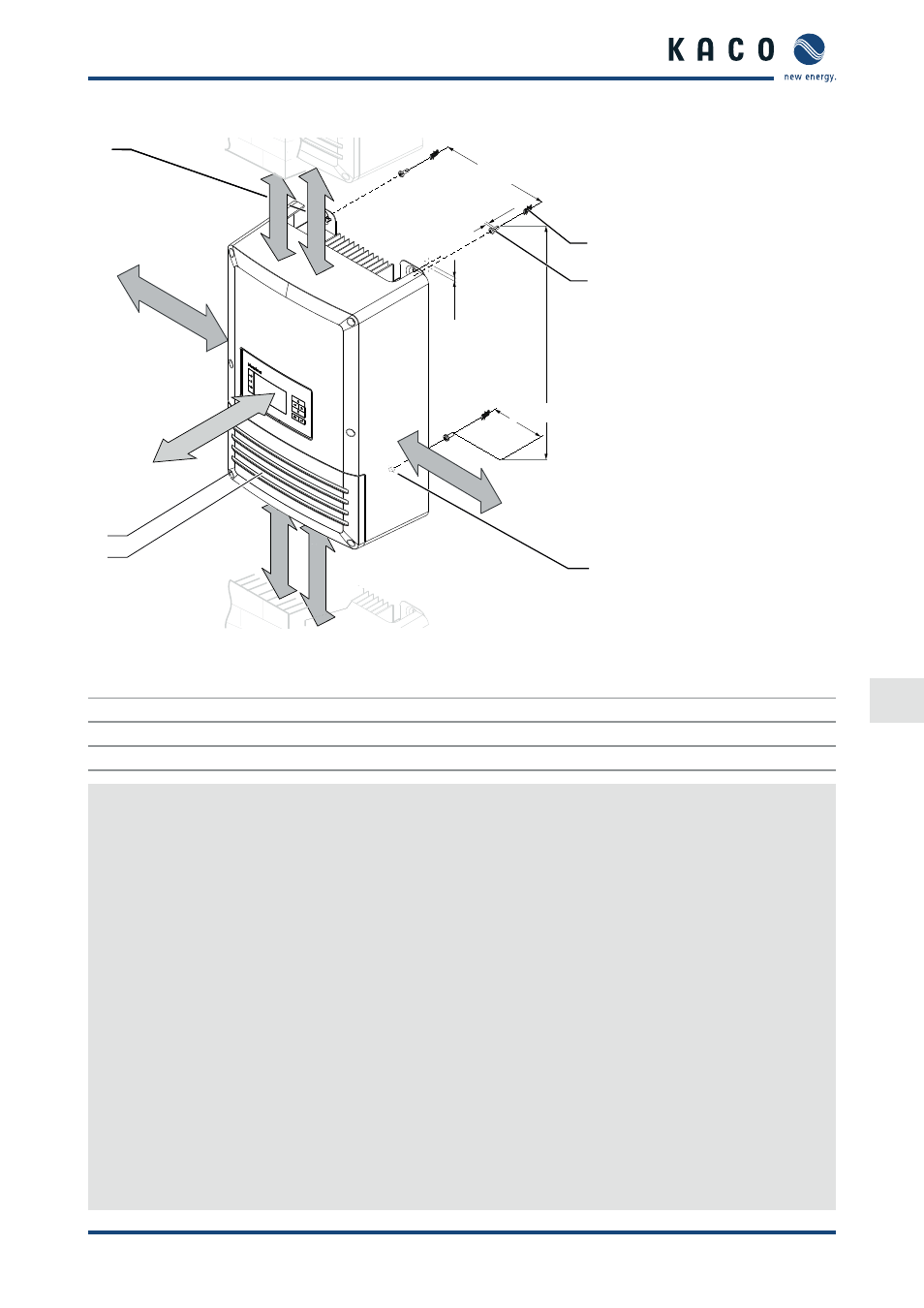

Obr. 4: Minimalne razdalje / vpetje razsmernika
Legenda
1 Pokrov za priključno območje 4 Stenski vložki (3x)
2 Pritrdilni vijaki (2x Torx) 5 Montažni vijaki (3x)
3 Zanke za vpetje 6 Izvrtina za varovalo razsmernika
Montaža razsmernika
1. Položaj lukenj za vrtanje označite na steni v skladu z merami v sliko 8, ali s pomočjo zank za vpenjanje na
hrvtni strani naprave.
NAVODILO: Upoštevajte minimalne razdalje med inverterji (700 mm) oz. med inverterjem in stropom/tlemi
(500 mm) kot tudi bočne razdalje (150 mm in 250 mm).
2. Vstavite stenske vložke.
3. Zgornje vijake za montaž privijte v skladu z navedeno razdaljo (3 mm) do stene.
4. Razsmernik vpnite z zankami za vpenjanje v vijake.
5. Odvijte vijake za pritrditev na pokrov za območje priklopa.
6. Spustite pokrovček za priključke.
7. Različica 1: Označite položaj spodnjih izvrtin.
8. Snemite inverter in namestite vložek za varovalko inverterja.
9. Razsmernik znova vpnite na zgornje vijake in ga s spodnjimi vijaki za montažo pritrdite na steno.
10. Različica 2: Odstranitev drsnika. (Glejte sliko 7 na strani 6)
11. Naredite izvrtino glede na velikost vložka in ga skupaj z montažnim vijakom pritrdite na steno.
12. Vstavite zapiralo.
13. Pokrov namestite na ohišje.
14. Privijte vijake za pritrditev pokrova.
» Razsmernik je nameščen. Nadaljujte z namestitvijo.
